- ΒΕΛΤΙΩΝΟΝΤΑΣ ΣΤΑ ΣΗΜΕΙΑ ΤΗΝ A5S

Αγαπητοί φίλοι, σε αυτό το άρθρο θα δούμε πως ακριβώς τροποποιήσαμε την A5S του κ.Νίκου, ώστε να την βελτιώσουμε στα σημεία και ώστε να της επιτρέψουμε να ξεμαγκώνει αυτόματα τον κάλυκα, από το τρίτο στάδιο που μαγκώνει τους κάλυκες, εντός του προφίλ του!!!

Σημειώνουμε βεβαίως ότι οι εργοστασιακές A5S ελέγχονται κατά την φάση της συναρμολόγησής τους και κατά την φάση του σχετικού πρεσαρίσματος του σασί τους, ώστε η σχετική εσοχή-οδηγός της φλάτζας του μοτέρ, να βρίσκεται συναρμολογημένη ομοαξονικά σε σχέση με το πιστόνι ρελιάσματος. Αυτό όμως όπου δεν μπορεί να αποφευχθεί πάντα...είναι οι πιθανές μικρές μηχανικές ανοχές των εμπορικών ντιζών Μ12, σε σχέση με τις διαμορφώσεις των εμπορικών κοπτικών και αυτές ακριβώς τις μηχανικές ανοχές-διακυμάνσεις, καλούμαστε εμείς να εξαλείψουμε επακριβώς στα εκατοστά του χιλιοστού μέσω της διαδικασίας Μπόρινγκ και μέσω των υπολοίπων σχετικών μικροβελτιώσεων!!!

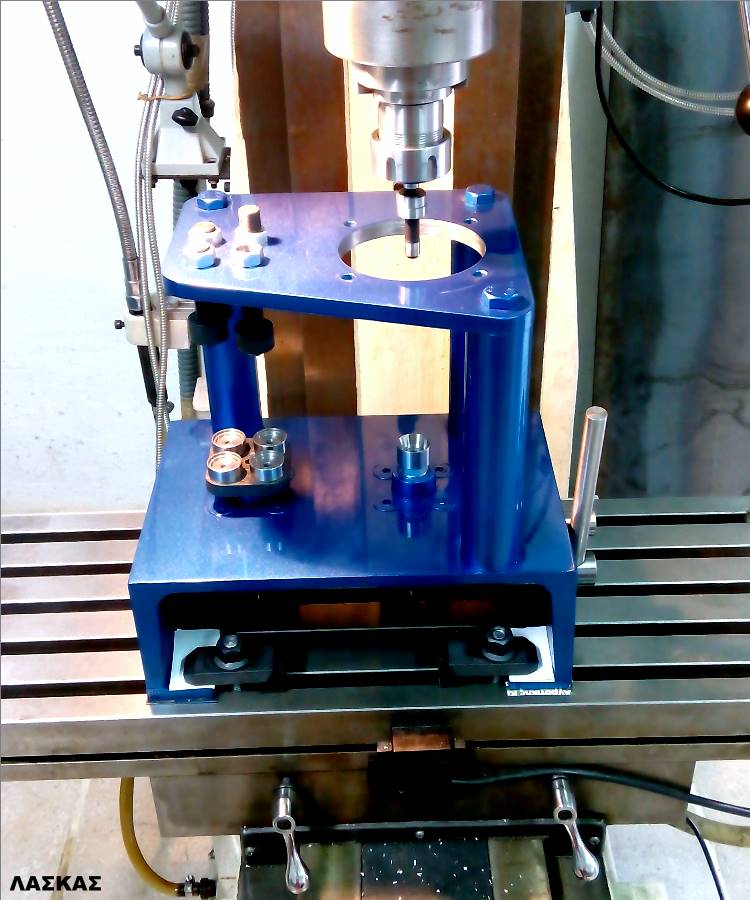

Ξεκινήσαμε τοποθετώντας και κλειδώνοντας σωστά και στιβαρά την A5S στο τραπέζι της Καλουπόφρεζάς μας, ώστε να μπορέσουμε να την κεντράρουμε εξίσου σωστά

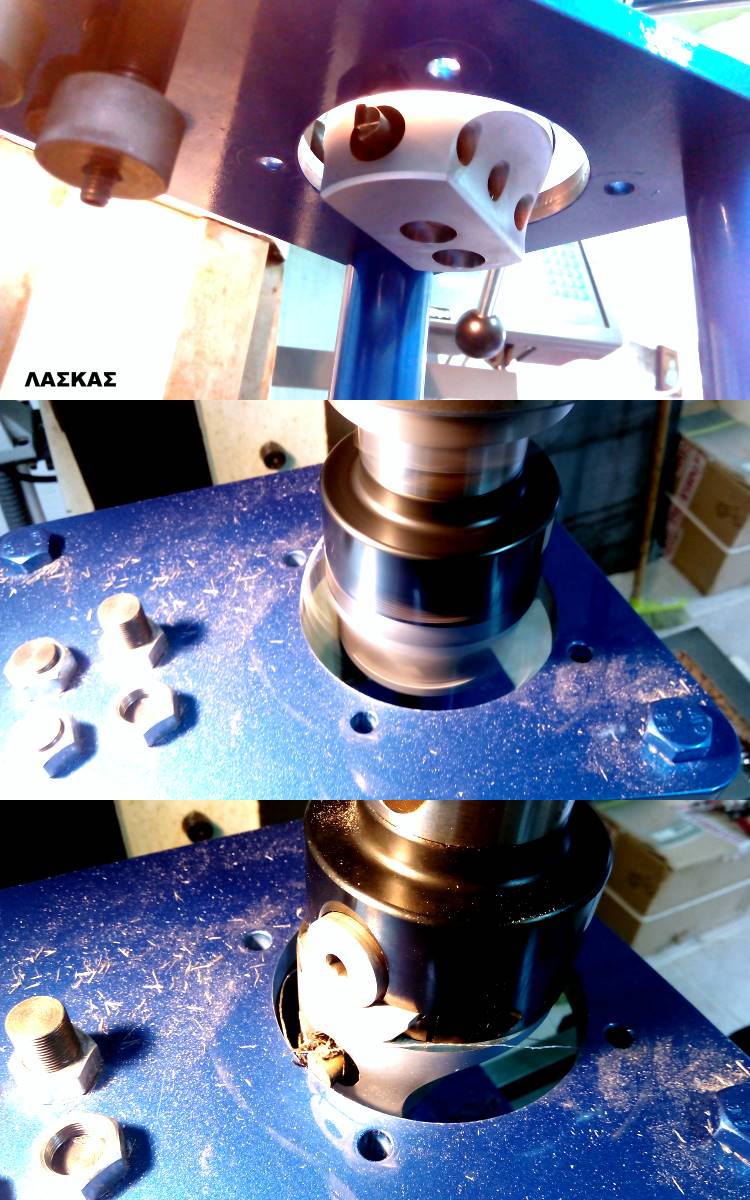

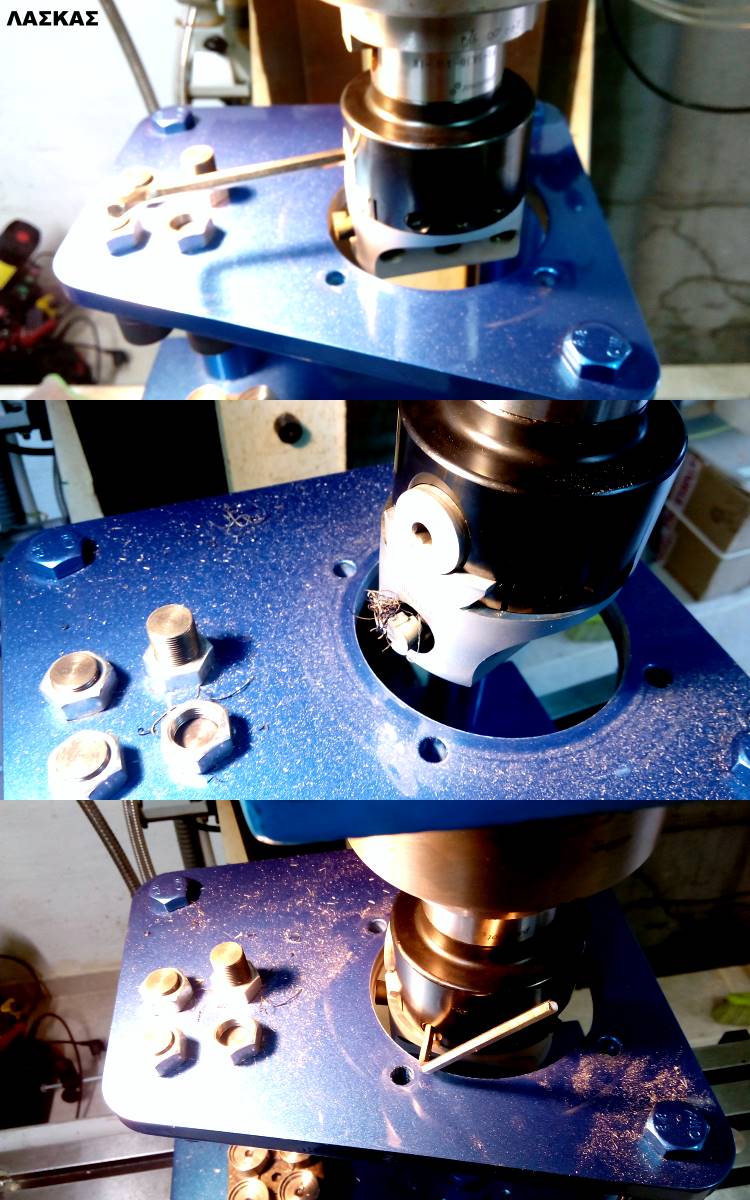

Συνεχίσαμε ρυθμίζοντας την κεφαλή του Μπόρινγκ πρώτα από το επάνω μέρος και προσέξαμε πάρα πολύ την σχετική διαδικασία, διότι το μαχαιράκι θα το χρησιμοποιούσαμε υποχρεωτικά με την δική του ανάποδη γεωμετρία







Αφού έγιναν σωστά όλα τα παραπάνω, τώρα πλέον μπορέσαμε να κόψουμε το απαιτούμενο υλικό και να κάνουμε την μηχανουργική κατεργασία από κάτω προς τα επάνω [σ.σ. έτσι ακριβώς είναι το σωστό για την προκειμένη περίπτωση και περίσταση]

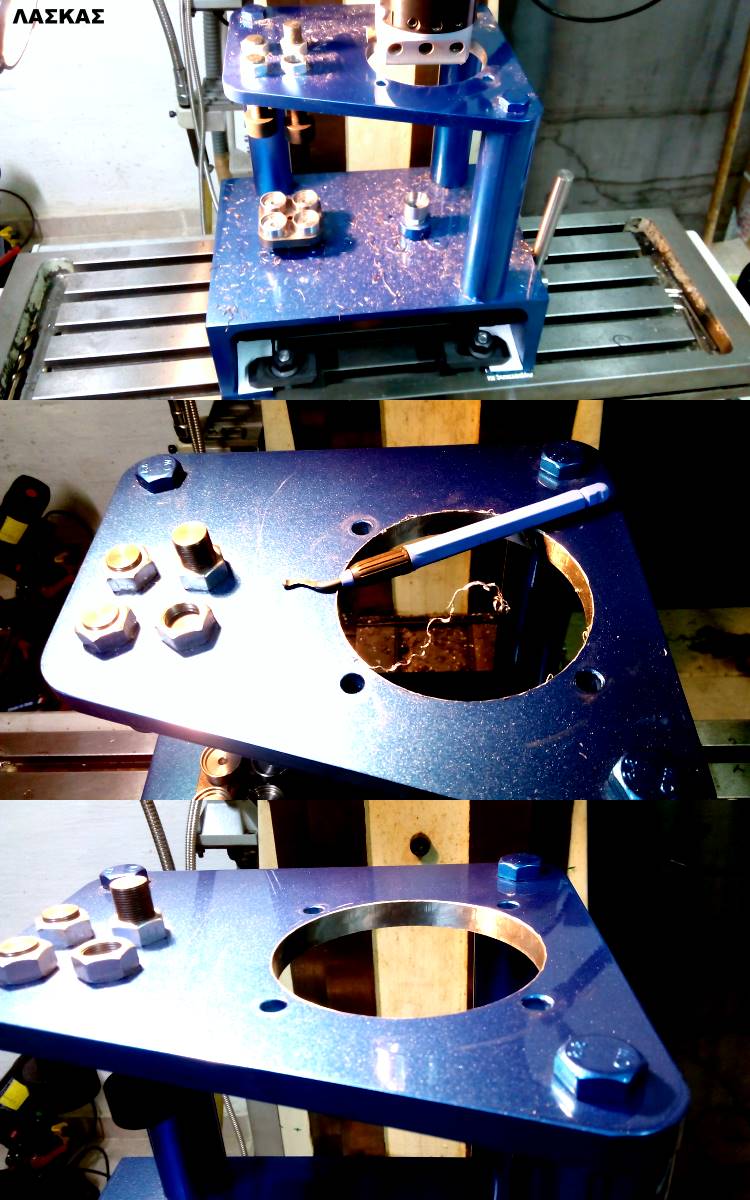

Αφού τελειώσαμε με την κατεργασία ακριβείας του Μπόρινγκ, περάσαμε αμέσως στο σχετικό φινίρισμα της εσοχής και αφαιρέσαμε οτιδήποτε έπρεπε να αφαιρεθεί και μάλιστα με τον τρόπο κατά τον οποίο θα έπρεπε να το πράξουμε επακριβώς, ώστε να φτάσουμε στο επιθυμητό αποτέλεσμα εργονομίας και φινιρίσματος

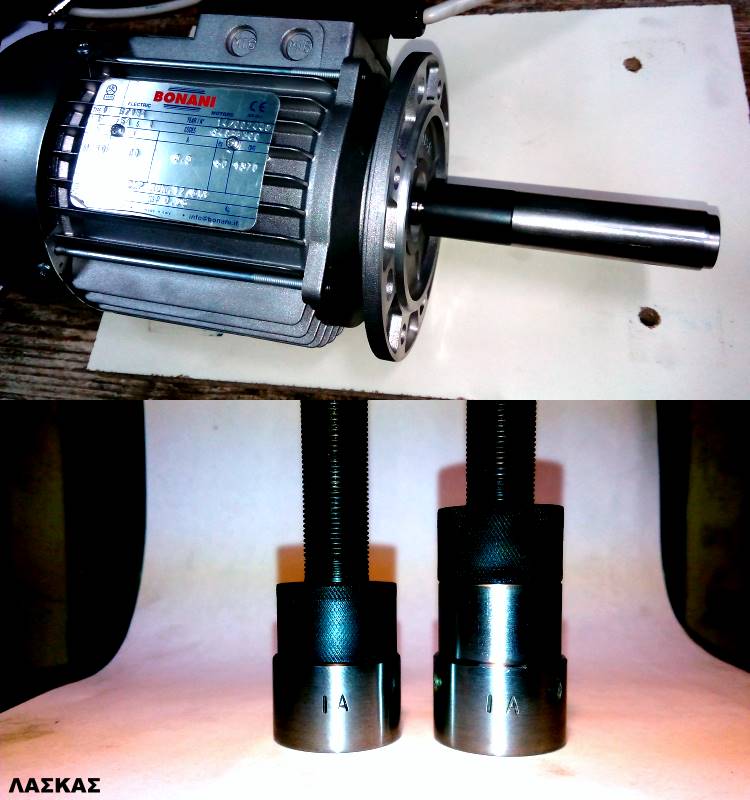

Εδώ βλέπουμε την πατέντα ακριβείας με το ανοξείδωτο τορναρισμένο αξονάκι που προσαρμόσαμε στην κεφαλή ακριβείας του μοτέρ, ώστε να μας επιτρέψει να κεντράρουμε όπως εμείς επιθυμούσαμε το στροφείο ρελιάσματος επί της δεδομένης κωνικής εδράσεως που φέρει το πιστόνι ρελιάσματος και επίσης βλέπουμε την πατέντα με τον αποστάτη για το τέταρτο στάδιο IA [σ.σ τέλος εργασιών πρώτης ημέρας]

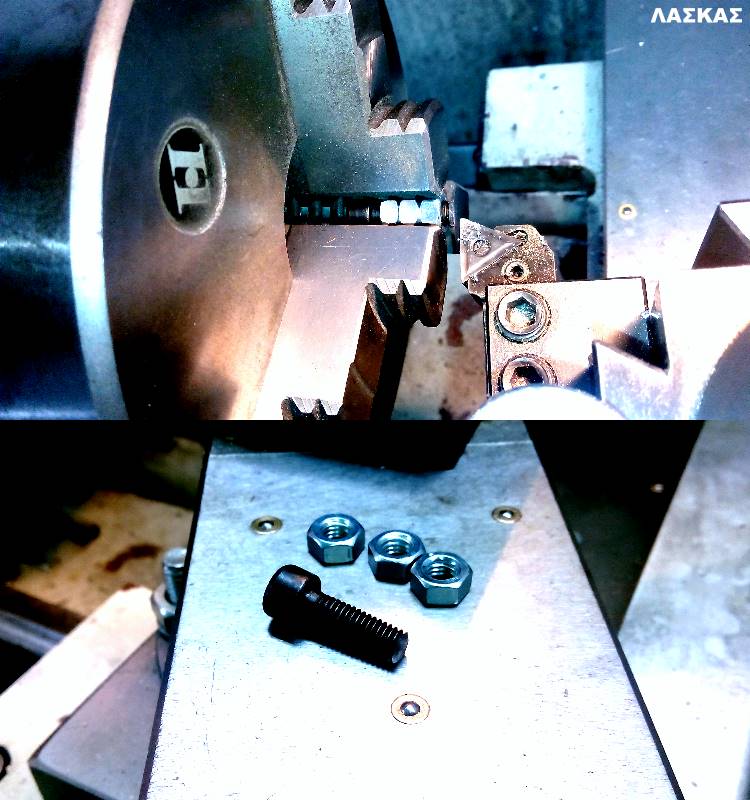

Συνεχίσαμε την επόμενη ημέρα με την ακριβή τροποποίηση της εμπορικής βίδας, ώστε να την προσαρμόσουμε ακριβώς στις δικές μας επιθυμητές διαστάσεις

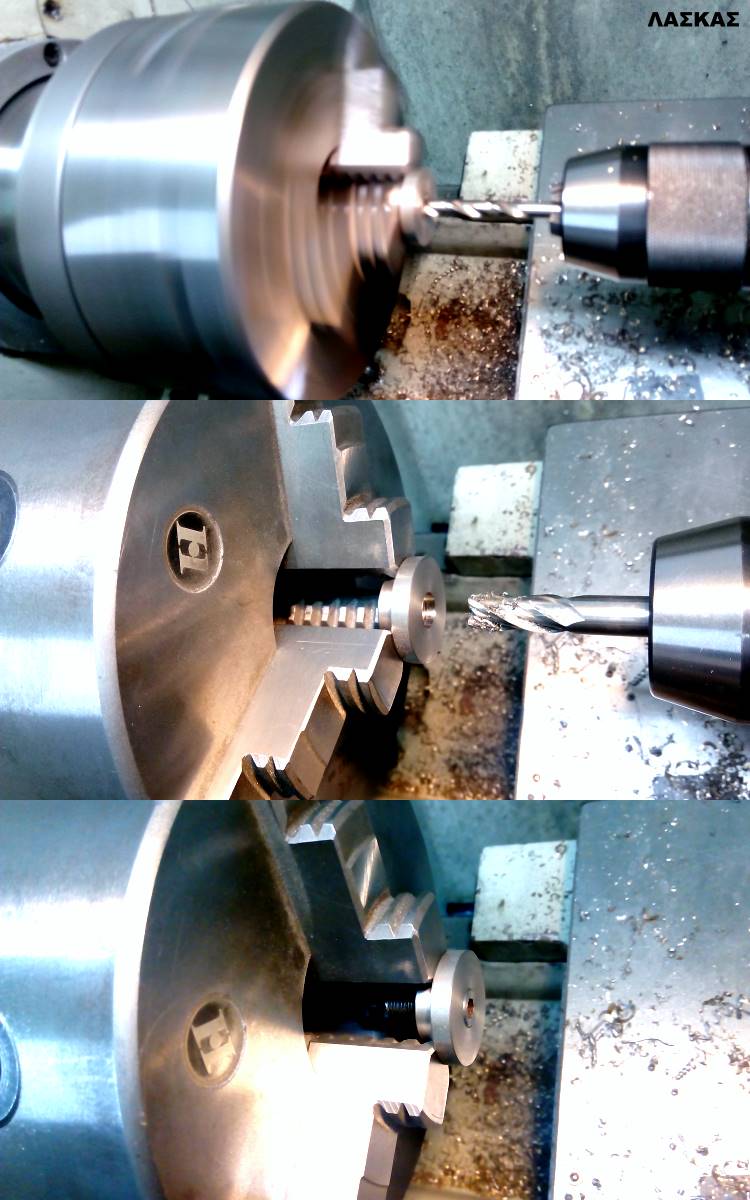

Και τέλος δημιουργήσαμε με αρκετή υπομονή και εξαιρετική επιμονή την πατέντα ξεμαγκώματος [σ.σ. χρειάστηκε να την ξαναμετρήσουμε και να συνεχίσουμε να την τροποποιούμε αρκετές φορές μέχρι να την τελειοποιήσουμε]

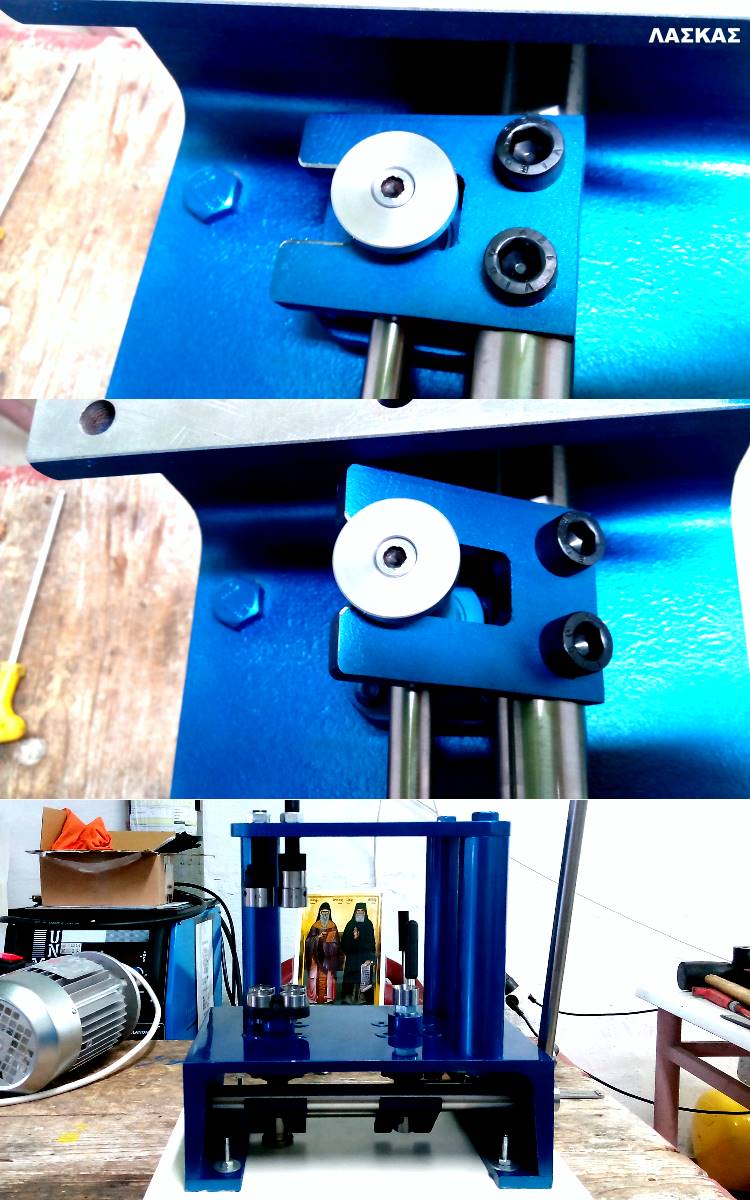

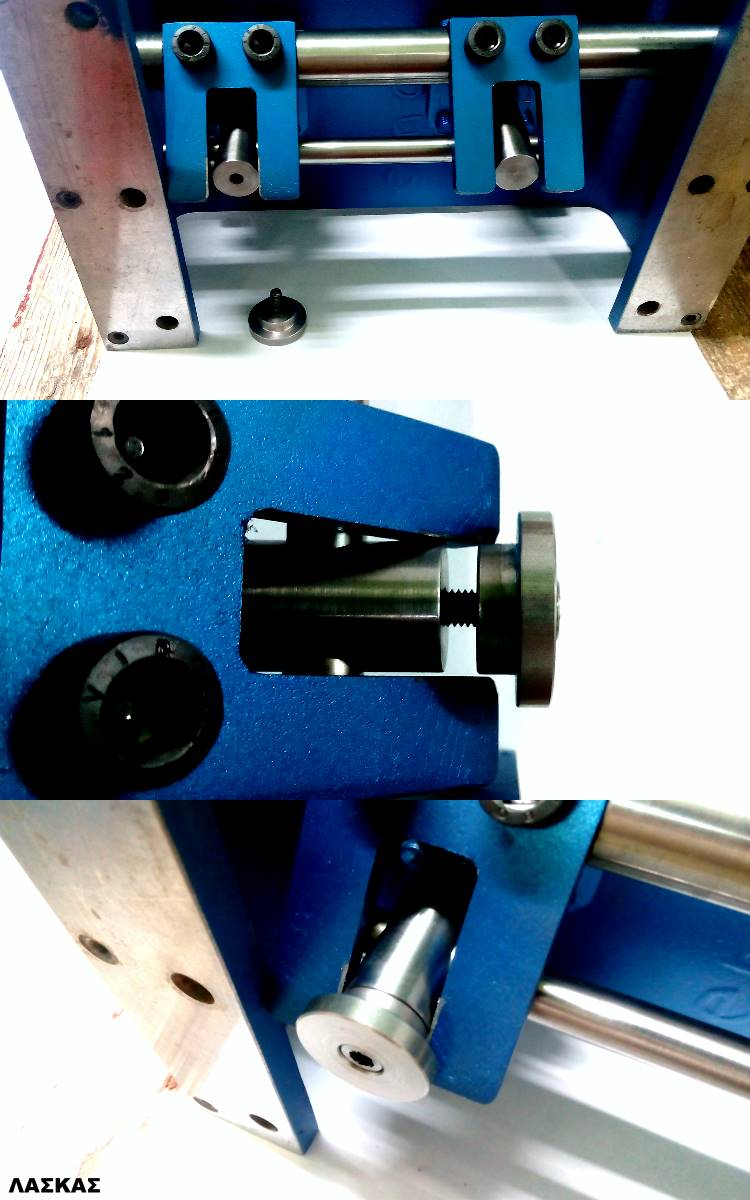

Και ορίστε κύριοι πως αυτός ο μικρός αλλά αρκετά έξυπνα σχεδιασμένος μηχανισμός, εμπλέκεται με τον μηχανισμό του μοχλικού συστήματος της A5S και μας δίδει τα επιθυμητά αποτελέσματα







Κλείνουμε παρατηρώντας και σημειώνοντας ότι το μοχλικό σύστημα της A5S λειτουργεί το ίδιο άψογα σε σχέση με πριν και σας παραπέμπουμε σε επόμενο σχετικό άρθρο για την δημιουργία της απαραίτητης μπόκολας-πατούρας όπου θα τοποθετήσουμε στο τετράγωνο πλακάκι και ακριβώς κάτω από την βίδα 14x1.00 που θα φιλοξενεί το τρίτο στάδιο που μαγκώνει
