ΠΡΩΤΟΤΥΠΟ IDIOGOMOSI A4S INOX

Τα ακόλουθα βίντεο δημιουργήθηκαν με μοναδικό σκοπό να διασκεδάσουν τους προσωπικούς φίλους του Καββαδία Νικόλαου και τον ίδιο!





- ΚΑΤΑΣΚΕΥΗ ΠΡΩΤΟΤΥΠΟΥ ΣΑΣΙ A4S

Αγαπητοί φίλοι, νοιώθουμε πραγματικά υπερήφανοι όπου καταφέραμε να ολοκληρώσουμε και αυτή τη πατέντα, όπως και επιθυμούμε να ευχαριστούμε τον Μεγαλοδύναμο, διότι και μας επέτρεψε να εμπνευστούμε την συγκεκριμένη πατέντα...αλλά και μας επέτρεψε να την ολοκληρώσουμε και μάλιστα με την μέγιστη δυνατή μηχανουργική δημιουργικότητα!





Δεν θα επεκταθούμε σε πολυλογίες, αλλά θα επικεντρώσουμε την σκέψη μας αποκλειστικά, στα ακόλουθα καινοτόμα σημεία:

  • βάση από ατσάλινη λαμαρίνα 12 χιλιοστών πάχους
  • οροφή από ατσάλινη λαμαρίνα 12 χιλιοστών πάχους
  • έδραση από ατσάλινη λαμαρίνα 12 χιλιοστών πάχους
  • πεταλούδες από ατσάλινη λαμαρίνα 12 χιλιοστών πάχους
  • ποδαράκια από μασίφ αλουμίνιο Φ.35
  • κολωνάκια από μασίφ αλουμίνιο Φ.35
  • ατσάλινα καλιμπρέ πιστόνια Φ.20
  • ατσάλινος καλιμπρέ άξονας μοχλικού Φ.20
  • ατσάλινος καλιμπρέ μοχλός Φ.14
  • απλοί ατσάλινοι αποστάτες μοχλικού Φ.35

Οι μηχανικές ανοχές έχουν ως εξής:

  • 0.01 ή 1/100 του χιλιοστού τα κολωνάκια
  • 0.01 ή 1/100 του χιλιοστού τα ποδαράκια
  • 0.025 ή 2.5/100 του χιλιοστού τα πιστόνια με τους οδηγούς
  • 0.03 ή 3/100 του χιλιοστού η γέφυρα συγχρονισμού στο δεξί πιστόνι
  • 0.10 ή 10/100 του χιλιοστού ο άξονας εντός των αποστατών

Επίσης έχουν υπολογιστεί οι ακόλουθες ομοαξονικότητες:

  • δυνατότητα ανεξάρτητης ρύθμισης ενός χιλιοστού στο μοτέρ προς όλες τις κατευθύνσεις
  • δυνατότητα ανεξάρτητης ρύθμισης ενάμιση χιλιοστού στις πατούρες εδράσεως προς όλες τις κατευθύνσεις



Ευχαριστούμε θερμά όσους μας βοήθησαν και πιο θερμά τον κ.Μιχάλη, τον κ.Daniele, τον κ.Σάββα, τον κ.Γιώργο και τον κ.Νίκο



Σημείωση: Τις πατούρες εδράσεως, το κωνικό πιστονιού ρελιάσματος και την κεφαλή του μοτέρ τα αποκτήσαμε από τον κ.Σάββα, ενώ το μοτέρ το αποκτήσαμε από τον κ.Γιώργο και είναι το μοτέρ όπου φοράνε επίσημα οι μηχανές ρελιάσματος Cortini & Pezzotti



ΣΧΕΤΙΚΕΣ ΦΩΤΟ

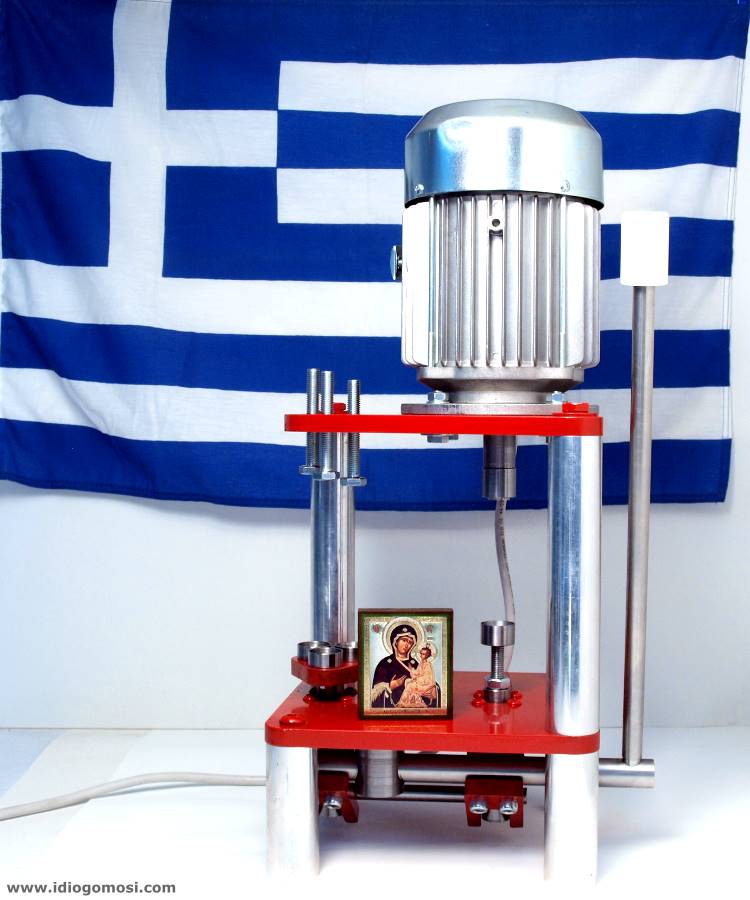

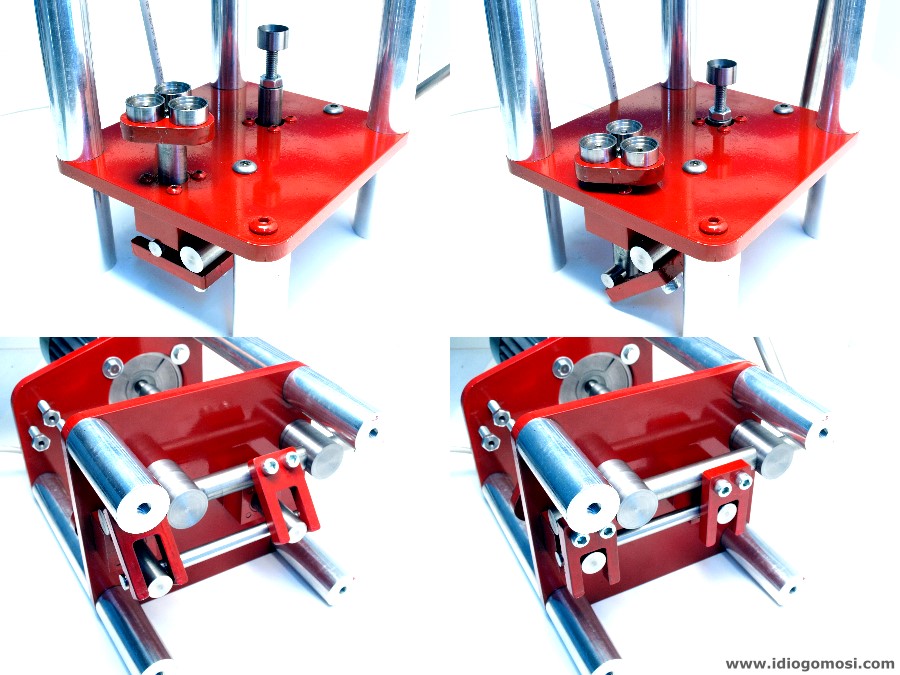

Το πρωτότυπο σασί A4S σχεδιάστηκε με γνώμονα το μοναδικό design στα παγκόσμια δεδομένα, την απόλυτη ευχρηστία και εργονομία, τις πλήρεις ρυθμίσεις, την πρωτοποριακή ακαμψία και το σχετικά συμβατικό κόστος κατασκευής [click για μεγέθυνση]

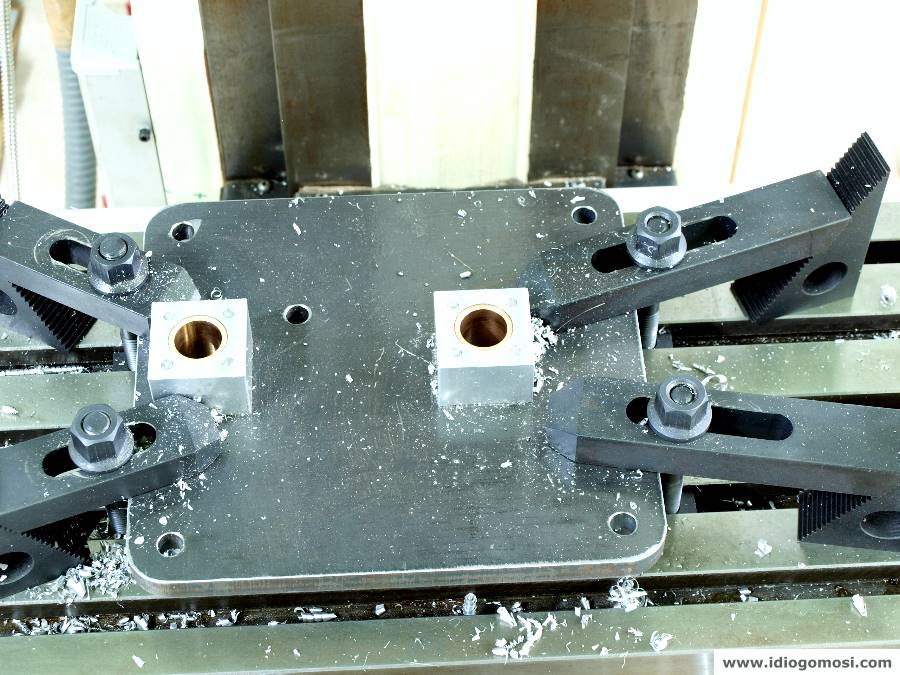

Αυτή είναι η μοναδική φώτο που έχουμε από την κατεργασία, διότι είχαμε το μυαλό μας στα βίντεο και στις μηχανικές ανοχές, αλλά παράλληλα είναι και η πιο σημαντική φώτο, διότι μας δείχνει πεντακάθαρα τους αυτολίπαντους οδηγούς και την απόλυτα σωστή ομοαξονικότητα και εφαρμογή τους...επάνω στο σώμα του σασί μας [click για μεγέθυνση - εάν οι φώτο καλύπτονται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]






. . . . . . . . . . Επιστροφή στη προηγούμενη σελίδα . . . . . . . . . .








Σημαντικές σημειώσεις:

Πρωτότυπο A4S [Δεκέμβριος 2015]

Ενδεικτική κατασκευή πρωτοτύπου με κωδικό όνομα A4S Inox, όπως σχεδιάστηκε από τον Καββαδία Νικόλαο και όπως ο ίδιος κατάφερε να το ολοκληρώσει, με τα μέσα και με τους τρόπους που το συγκεκριμένο εγχείρημα θα μπορούσε να γίνει εφικτό!

Καββαδίας Νικόλαος

Ο Καββαδίας Νικόλαος δεν υποχρεούται να τηρεί όλα τα πρότυπα ασφαλείας, διότι γνωρίζει τους σχετικούς κινδύνους και πράττει μετά δικής του γνώσης, ενώ φοράει γάντια αρκετές φορές, αν και δεν πρέπει, για άκρως προσωπικούς λόγους! Ο ίδιος δεν το συνιστά σε τρίτους και δεν τους προτρέπει να ακολουθούν τα δικά του πρότυπα και τις δικές του σωστές ή λανθασμένες μεθόδους!
