ΠΡΩΤΟΤΥΠΟ IDIOGOMOSI EVO INOX
- ΕΛΛΗΝΟΚΥΠΡΙΑΚΟ ΣΑΣΙ EVO |
Αγαπητοί φίλοι, έπειτα από τόσες και τόσες χρονοβόρες και επίπονες προσπάθειες όπου καταβάλαμε ασταμάτητα, όλους αυτούς τους μήνες, μέχρι να καταφέραμε να τελειώσουμε το στήσιμο και την συναρμολόγηση των σασί της EVO, Δόξα Σοι ο Θεός, τα καταφέραμε επιτέλους και πλέον μπορούμε να σας την παρουσιάσουμε αναλυτικά!!!
Προκειμένου να μην επαναλαμβανόμαστε άσκοπα, σας παραθέτουμε εδώ πέρα όλα τα σχετικά άρθρα, όπου έχουμε έμμεση και άμεση σχέση με το παρόν εγχείρημα και όπου επί τους παρόντος θα μπορούσαν να σας δώσουν την οποιανδήποτε σχετική πληροφόρηση επί τούτου, όπως λόγου χάρη την πορεία κατασκευής του Πεντασταδιακού Ελληνοκυπριακού σασί ακριβείας, τις μηχανικές του ανοχές, τις όποιες μικρολεπτομέρειες συναρμολόγησής του και όλα τα λοιπά σχετικά στοιχεία του...
Επιγραμματικά και μόνον, αναφέρουμε ότι η κατασκευή των βασικών μερών του σασί έγινε με μηχάνημα CNC στην Κύπρο και όλα τα υπόλοιπα σχετικά αξεσουάρ έγιναν από εμάς εδώ στην Ελλάδα σε συμβατικά μηχανήματα με ψηφιακές ενδείξεις και με το τελικό φινίρισμα να γίνεται στο χέρι, όπου χρειαζόταν και κρινόταν απαραίτητο, όπως παράλληλα και η πλήρη συναρμολόγηση και ρύθμιση έγινε εξίσου από εμάς εδώ στην Ελλάδα!
ΣΧΕΤΙΚΕΣ ΦΩΤΟ [ΧΩΡΙΣ ΦΩΤΟΜΟΝΤΑΖ]

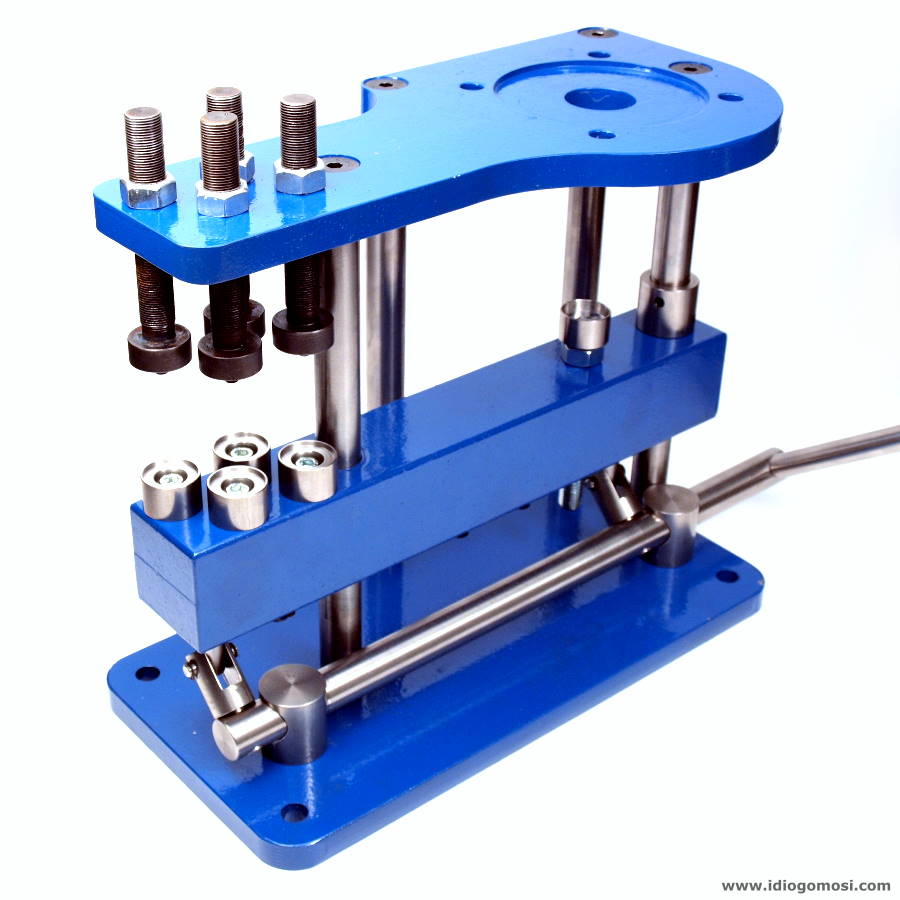

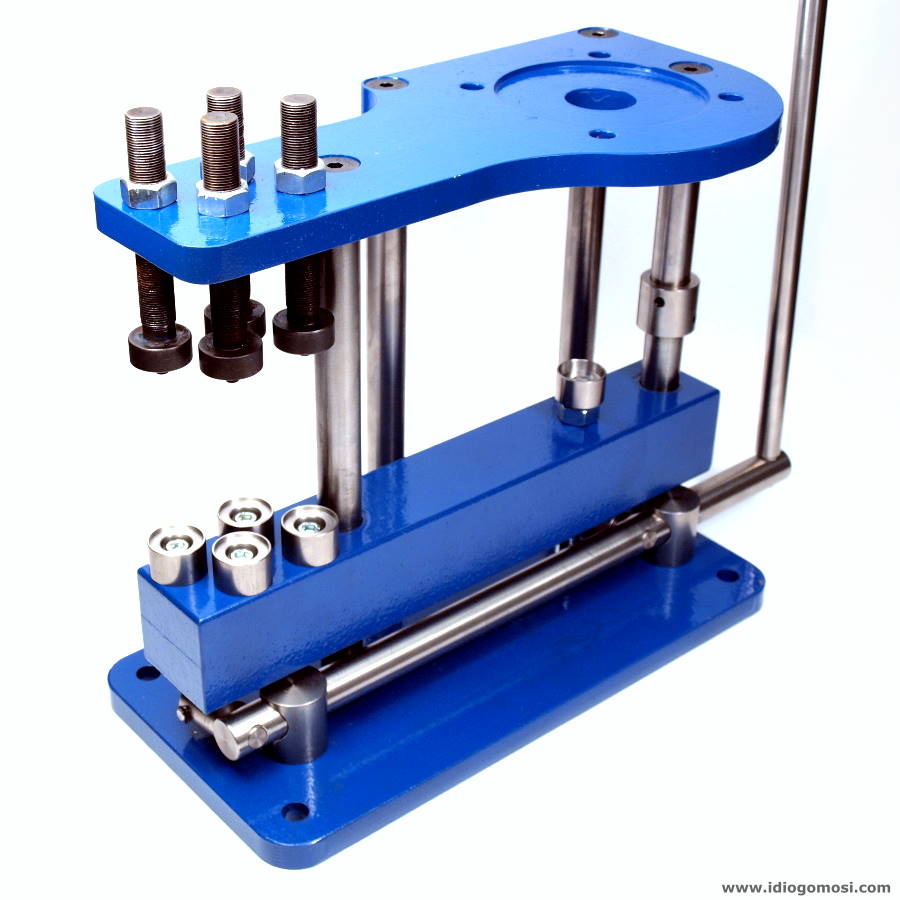

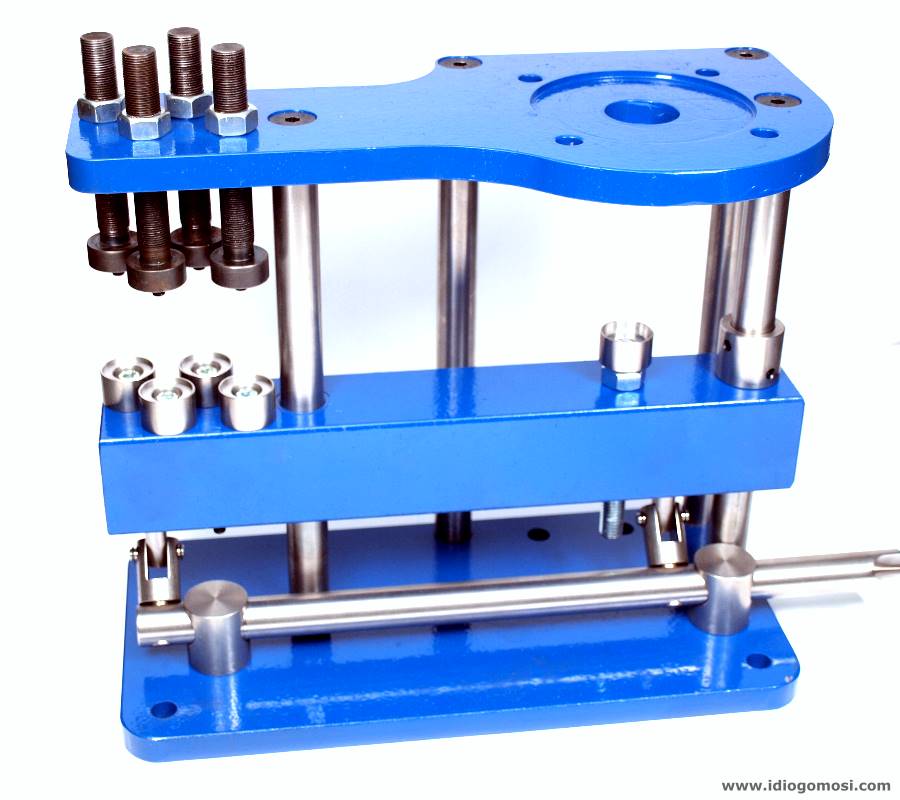

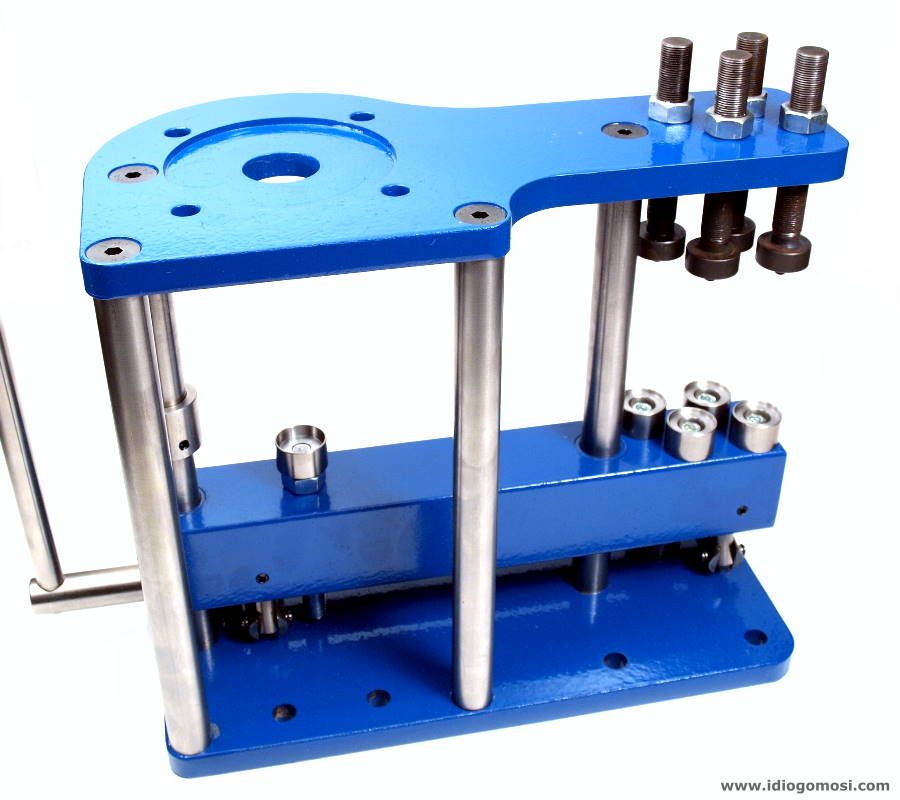

Εμπρόσθια και οπίσθια όψη του Ελληνοκυπριακού Πεντασταδιακού σασί ακριβείας IDIOGOMOSI EVO [click για μεγέθυνση]

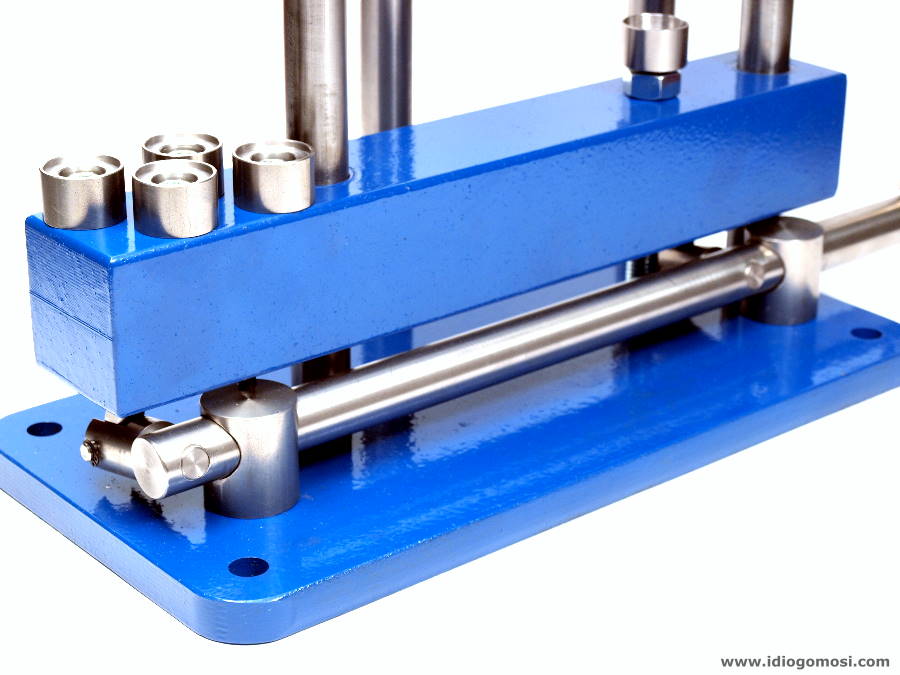

Πανοραμική όψη του μοχλικού συστήματος [click για μεγέθυνση]

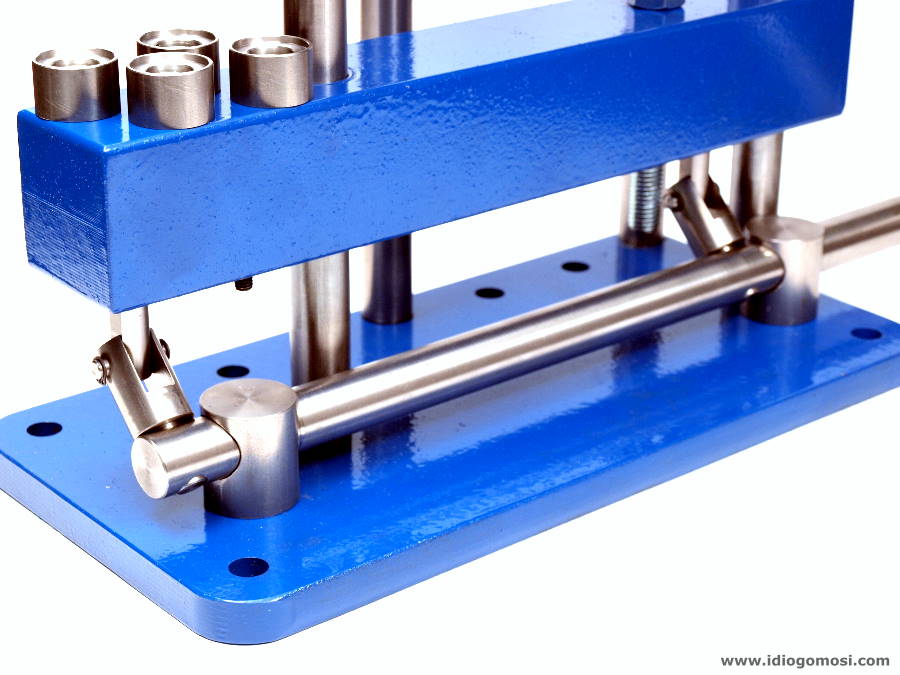

Πρώτο πλάνο γέφυρας και μοχλικού συστήματος με τους αρθωτούς συνδέσμους [click για μεγέθυνση]
Οπίσθια όψη γέφυρας και μοχλικού συστήματος [click για μεγέθυνση]

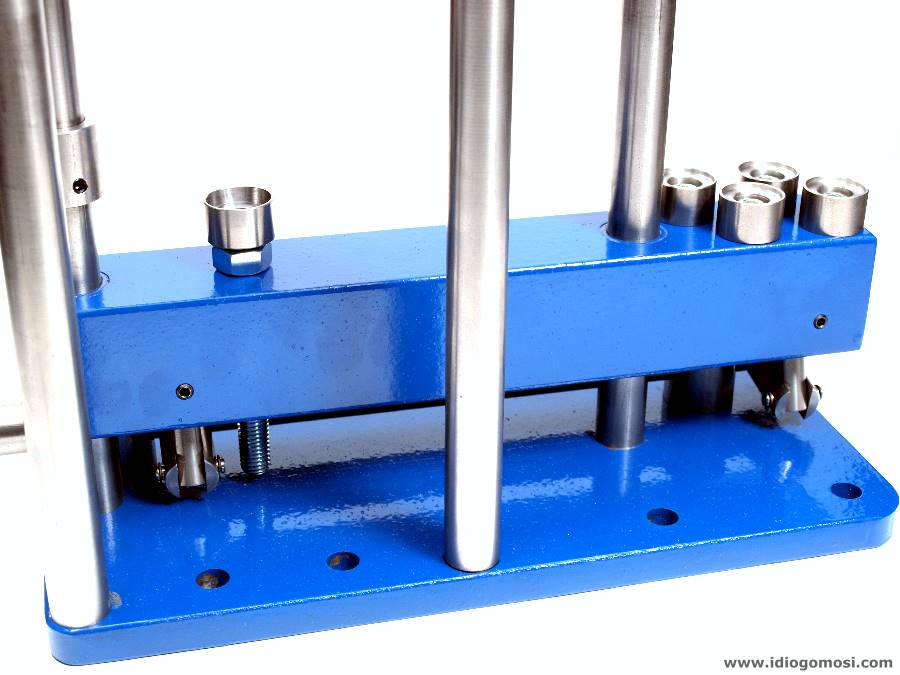

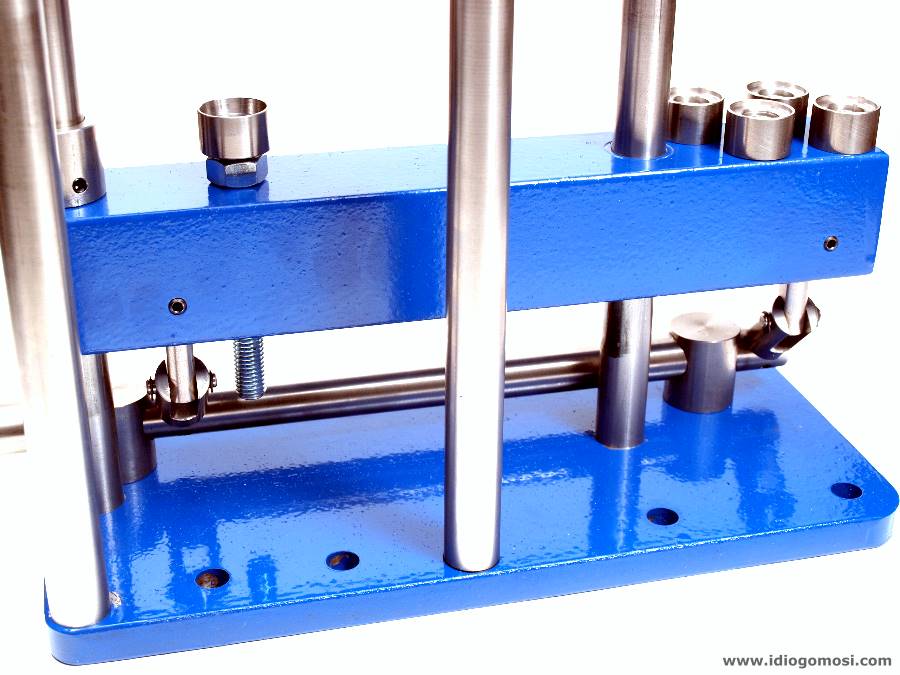

Κίνηση γέφυρας επί των οδηγών της και σταθερό στοπ τερματισμού κίνησης μοχλικού συστήματος [click για μεγέθυνση]

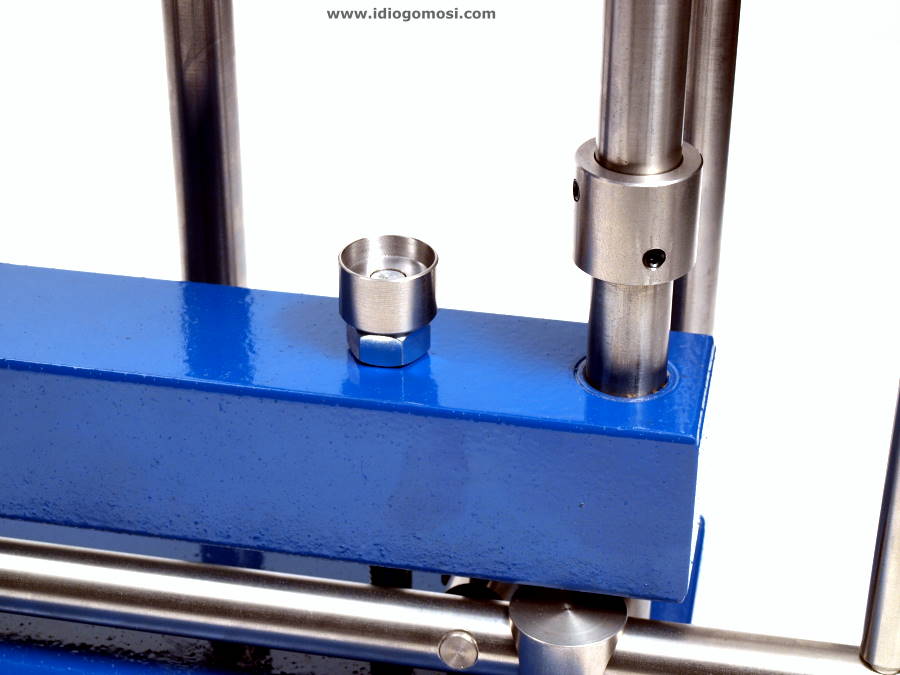

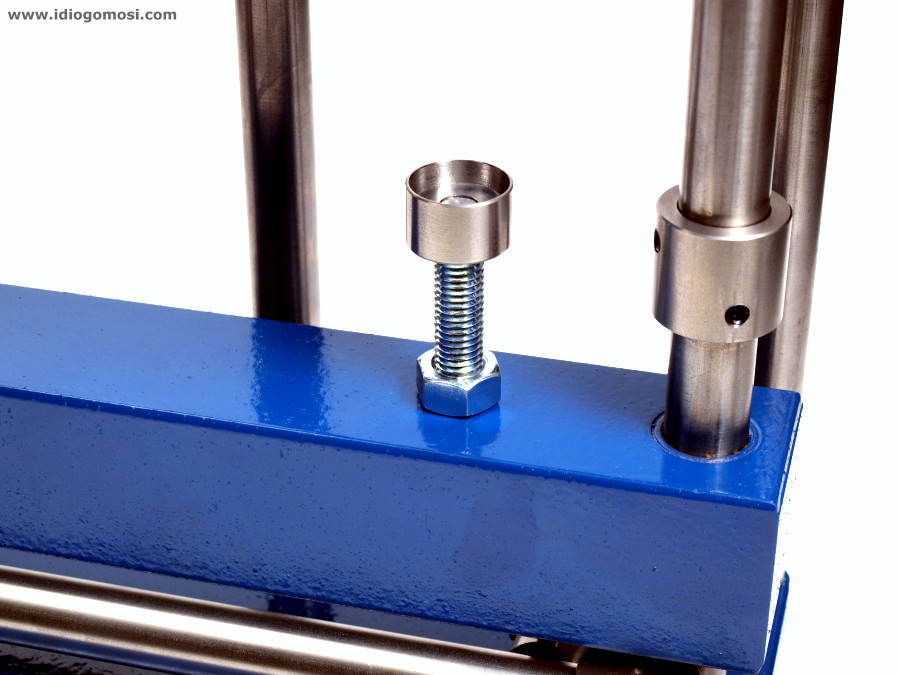

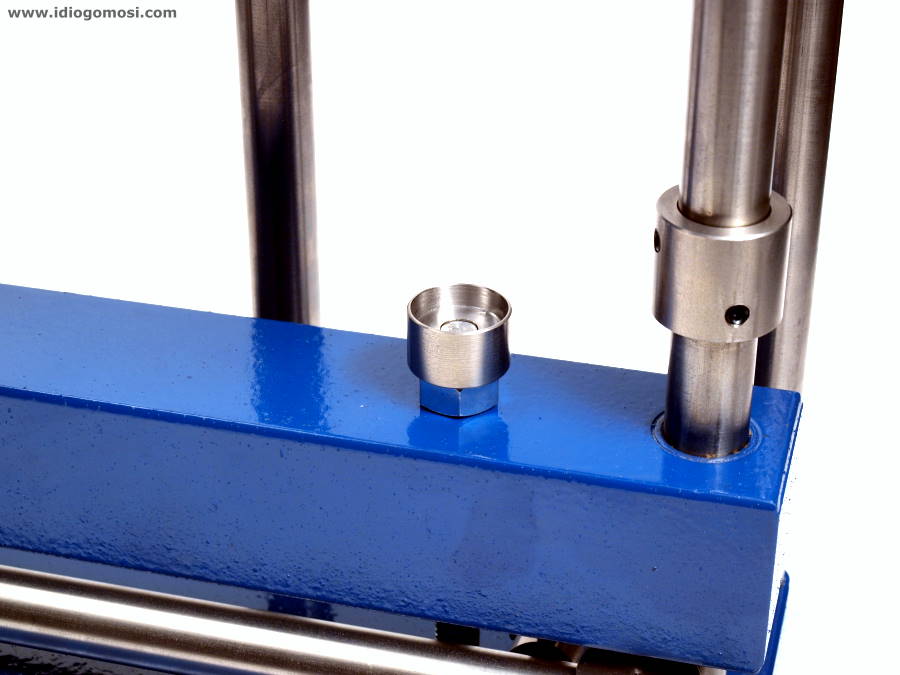

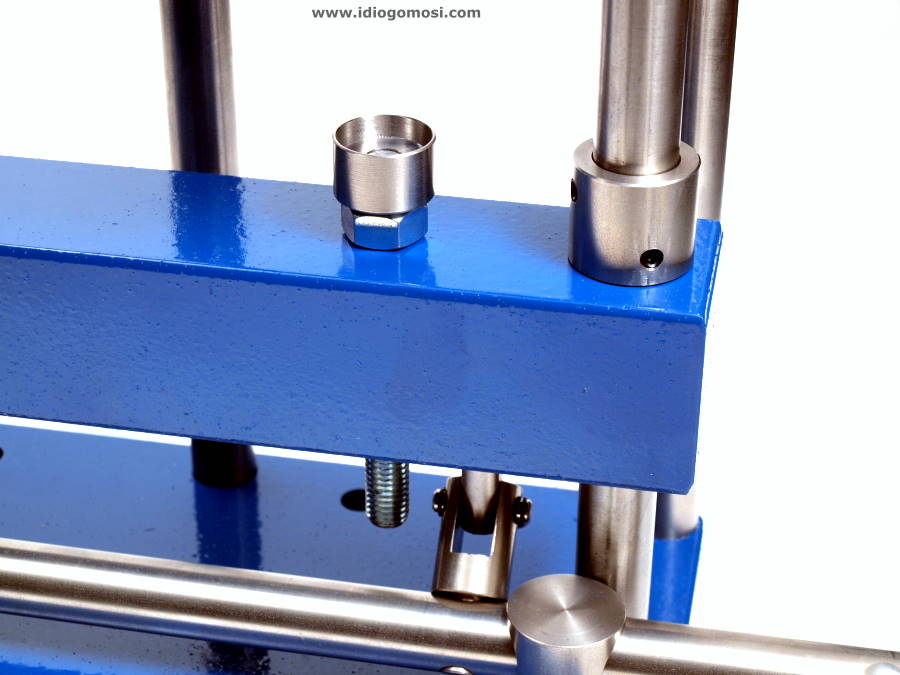

Ρύθμιση ύψους ρελιάσματος μέσω της ντίζας Μ12x1.75 [click για μεγέθυνση]

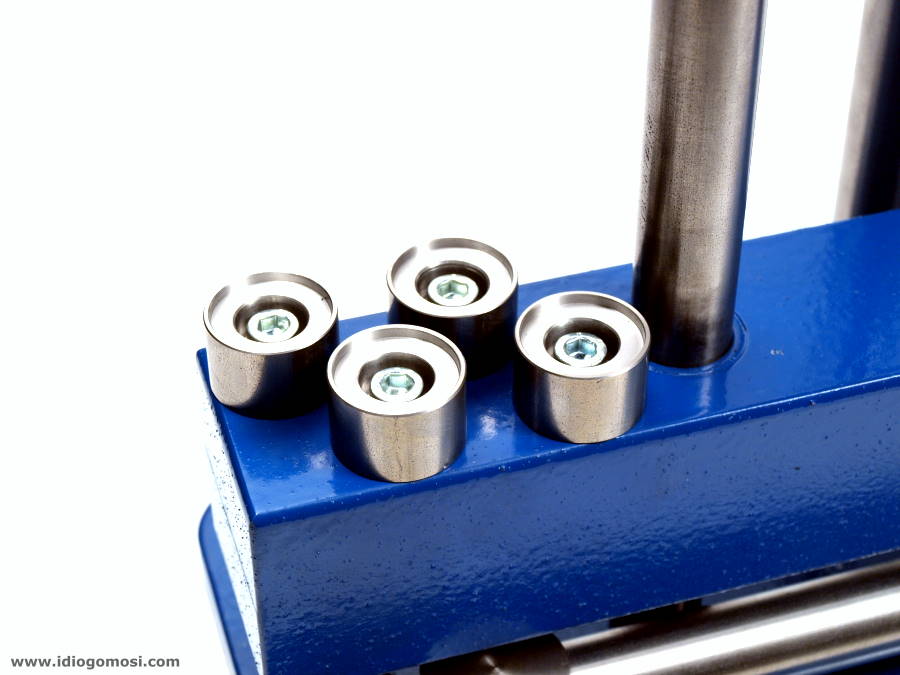

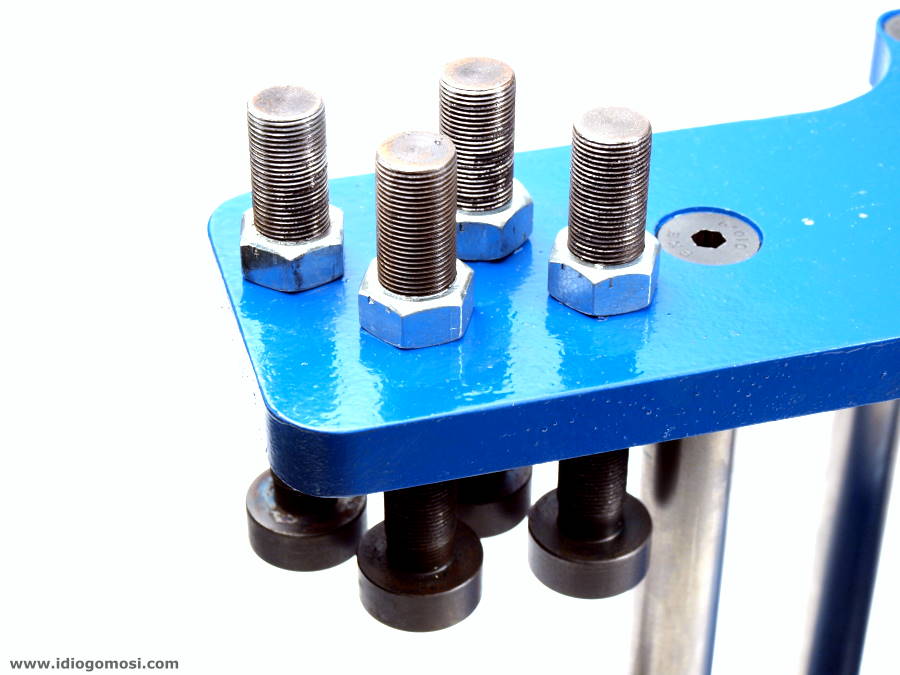

Βίδες Μ14x1.00 και πατούρες-εδράσεις με ανεξάρτητες ρυθμίσεις κεντραρίσματος προς όλες τις κατευθύνσεις [click για μεγέθυνση - εάν οι φώτο καλύπτονται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]

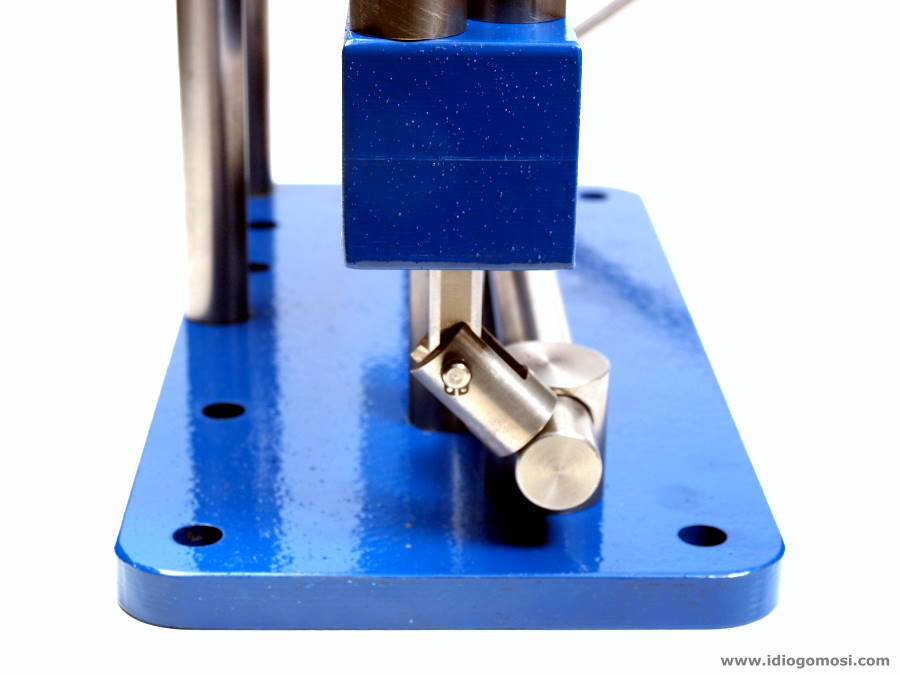

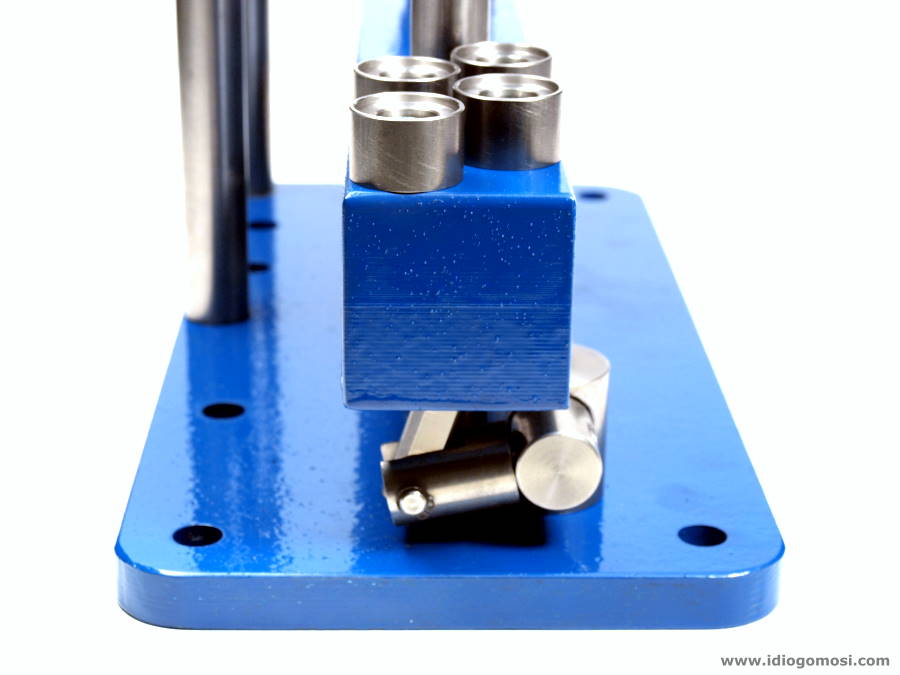

Αρθρωτός σύνδεσμος σε πρώτο πλάνο και σε πλήρη λειτουργία κάτω σημείου και άνω σημείου [click για μεγέθυνση]

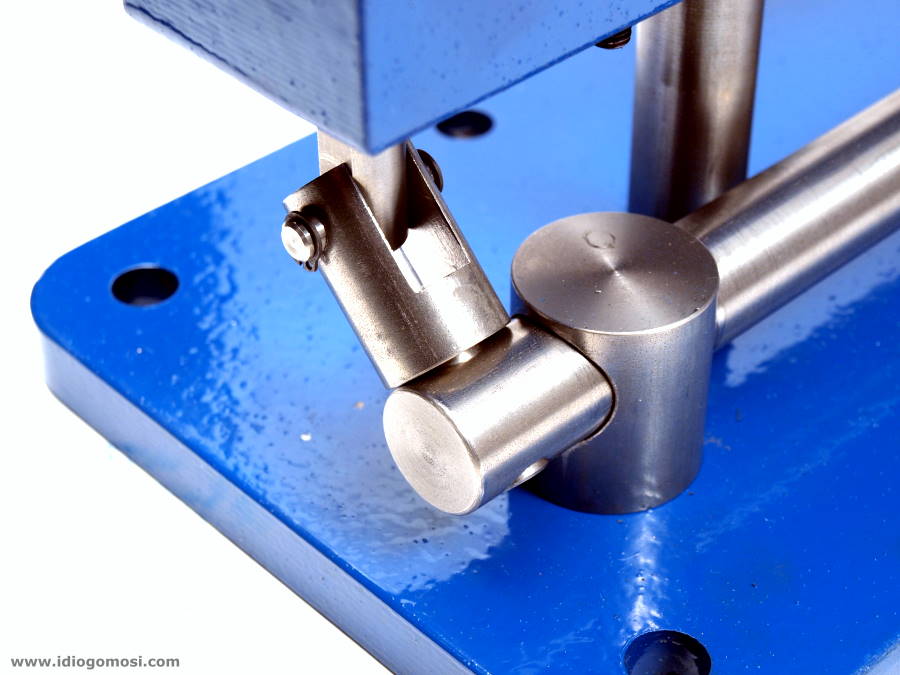

Ορίστε πως ακριβώς παρουσιάζεται και ο αρθρωτός σύνδεσμός που δεν φέρει βίδες αλλά φέρει πείρους ακριβείας από ανοξείδωτο ατσάλι 304 και συγκρατείται από τις σχετικές ασφάλειες [click για μεγέθυνση]

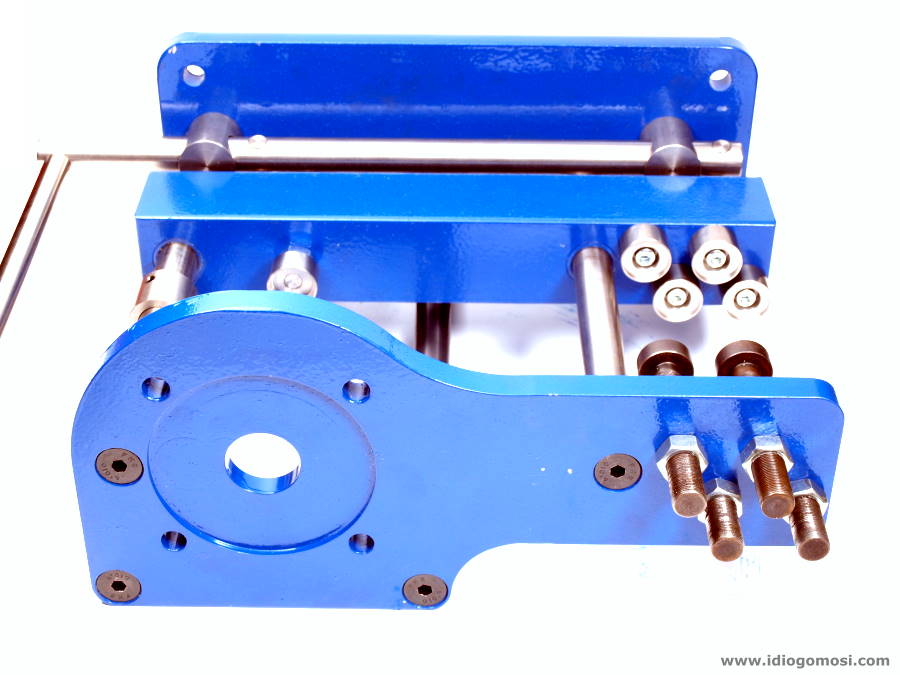

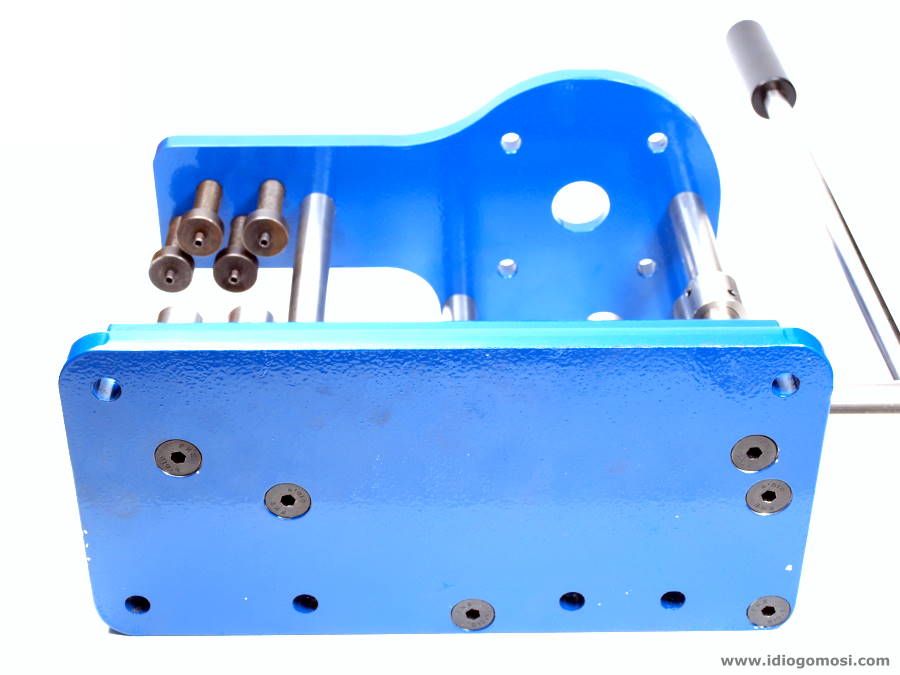

Και τέλος το επάνω και το κάτω μέρος του Πεντασταδιακού σασί ακριβείας IDIOGOMOSI EVO [click για μεγέθυνση - εάν οι φώτο καλύπτονται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]
ΣΧΕΤΙΚΟ ΒΙΝΤΕΟ
. . . . . . . . . . Επιστροφή στη προηγούμενη σελίδα . . . . . . . . . .
Σημαντικές σημειώσεις:
Πρωτότυπο EVO [Ιούνιος 2016]
Ενδεικτική κατασκευή πρωτοτύπου με κωδικό όνομα EVO INOX, όπως σχεδιάστηκε από τον Καββαδία Νικόλαο και όπως ο ίδιος κατάφερε να το ολοκληρώσει, με τα μέσα και με τους τρόπους που το συγκεκριμένο εγχείρημα θα μπορούσε να γίνει εφικτό!
Καββαδίας Νικόλαος
Ο Καββαδίας Νικόλαος δεν υποχρεούται να τηρεί όλα τα πρότυπα ασφαλείας, διότι γνωρίζει τους σχετικούς κινδύνους και πράττει μετά δικής του γνώσης, ενώ φοράει γάντια αρκετές φορές, αν και δεν πρέπει, για άκρως προσωπικούς λόγους! Ο ίδιος δεν το συνιστά σε τρίτους και δεν τους προτρέπει να ακολουθούν τα δικά του πρότυπα και τις δικές του σωστές ή λανθασμένες μεθόδους!
