- CORTINI BICOMBI MODDED

Αγαπητοί φίλοι, όπως πιθανόν να γνωρίζετε, η ζωή είναι ένα ανεξήγητα περίπλοκο σύστημα μεταβλητών παραγόντων, όπου συχνά μας δημιουργούν αδιέξοδα και συνεχείς απογοητεύσεις! Υπάρχει βέβαια και μια αμυδρά ελπίδα δημιουργίας ή πρωτοτυπίας, όπου στην περίπτωσή μας και ακριβώς μέσα από τα διάφορα λάθη μας, τις συνεχείς απογοητεύσεις και τα αλλεπάλληλα αδιέξοδά όπου συχνά βρισκόμασταν, καταφέραμε να δημιουργήσουμε το πρωτότυπο Project Cortini BiCombi Modded!




Όπως ήδη γνωρίζουμε από την σχετική παρουσίαση [ CORTINI BICOMBI ] της εν λόγο μηχανής, η standard έκδοση της μηχανής ρελιάσματος BiCombi, αποτελείται από το συμπαγές σασί αλουμινίου όπου μας επιτρέπει την χάραξη και το ρέλιασμα, με την ενδεχόμενη χρήση των ογκομετρικών σταθερής πίεσης!

Δεδομένου όμως ότι εμείς επιθυμούσαμε οπωσδήποτε την σωστή εφαρμογή του τρίτου σταδίου επάνω στην δική μας μηχανή ρελιάσματος και δεδομένου ότι δεν είχαμε καταφέρει να βγούμε από τα αλλεπάλληλα αδιέξοδα όπου βρισκόμασταν μέχρι και τις 11/07/2013, με τα χρονικά περιθώρια προς την κυνηγετική έναρξη να εξαντλούνται...μέσα στην απελπισία μας αποφασίσαμε να προτείνουμε το παρόν project στην εταιρεία Cortini & Pezzotti di Mancini Daniele και στις 12/07/2013 λάβαμε την θετική απάντηση χάρη στην άψογη επικοινωνία με τον κύριο Daniele και χάρη στην πολυετή φιλία μας με τον κύριο Giuseppe!

Αν και το πρωτότυπο ήταν αρχικά έτοιμο από τις 16/07/2013 και ήταν εξαρχής μηχανικά άψογο...μόλις πρόσφατα καταφέραμε να τελειοποιήσουμε τα αξεσουάρ του και αυτό διότι χρειάστηκε να δημιουργήσουμε νέους ρεγουλαδόρους με σχετικά μεγαλύτερες διαδρομές ρύθμισης και άρα μπορούμε επιτέλους να σας παρουσιάσουμε την δική μας έμπνευση και να σας μεταφέρουμε τις πρώτες γρήγορες εντυπώσεις μας...



ΛΙΣΤΑ ΒΕΛΤΙΩΣΕΩΝ

Ακολουθεί η αναλυτική λίστα όλων των μηχανικών και όλων των εργονομικών βελτιώσεων:

• προσθήκη τρίτου και τέταρτου σταδίου με τους αντίστοιχους ρεγουλαδόρους
• επιμήκυνση, μετατροπή και βελτίωση της πεταλούδας του μοχλικού συστήματος
• δυνατότητα προσθήκης τορναρισμένου δαχτυλιδιού στον άξονα του στροφείου

Από τα παραπάνω στοιχεία, προκύπτει σαφέστατα ότι έχουν μειωθεί αισθητά οι διάφορες νεκρές κινήσεις του μοχλικού συστήματος και παράλληλα έχει βελτιωθεί η εργονομία χειρισμού κατά το μέγιστο δυνατό βαθμό, ώστε να επιτραπεί στην πεταλούδα του μοχλικού συστήματος να δουλέψει πρακτικά σε λιγότερες μοίρες κλίσης και έτσι να μπορεί να εξοικονομηθεί μέρος του άσκοπα χαμένου έργου από την μεριά του χειριστή της συγκεκριμένης μηχανής!

Είναι οφθαλμοφανέστατο ότι η μετατροπή και η βελτίωση της πεταλούδας, αποσκοπεί ακριβώς στο να εξοικονομεί ενέργεια από τον χειριστή κατά την έλξη του μοχλού κίνησης, ενώ το δαχτυλίδι στον άξονα ρελιάσματος επιτρέπει την αντίστοιχη εξοικονόμηση κατά την ώθηση του μοχλού από την μεριά του χειριστή κατά την διαδικασία ρελιάσματος!

Τα παραπάνω στοιχεία βέβαια είναι κάπως σχετικά, διότι υπόκεινται στην σχετική υποκειμενικότητα, στην σχετική πρακτικότητα και στην σχετική εξοικείωση του χειριστή με τον αντικείμενο...



ΛΕΙΤΟΥΡΓΙΑ ΒΕΛΤΙΩΜΕΝΗΣ ΜΗΧΑΝΗΣ

Η χειροκίνητη λειτουργία της βελτιωμένης μηχανής ανά στάδιο για το αστεροειδές κλείσιμο, επιτρέπει τις ακόλουθες περιπτώσεις:

• 2 Πιστόνια: Χάραξη - Ρέλιασμα
• 3 Πιστόνια: Χάραξη - Τρίτο Στάδιο - Ρέλιασμα
• 3 Πιστόνια: Χάραξη - Επαγγελματικό Πάτημα - Ρέλιασμα
• 3 Πιστόνια: Μισή Χάραξη - Κωνική Χάραξη - Ρέλιασμα
• 4 Πιστόνια: Χάραξη - Τρίτο Στάδιο - Επαγγελματικό Πάτημα - Ρέλιασμα
• 4 Πιστόνια: Μισή Χάραξη - Κωνική Χάραξη - Τρίτο Στάδιο - Ρέλιασμα
• 4 Πιστόνια: Μισή Χάραξη - Κωνική Χάραξη - Επαγγελματικό Πάτημα - Ρέλιασμα

Σημείωση: Δεν μπορεί να χρησιμοποιηθεί το σχετικό δαχτυλίδι επιμήκυνσης του άξονα, εφόσον επιθυμούμε να χρησιμοποιήσουμε κάλυκες Magnum.



ΣΧΕΤΙΚΕΣ ΦΩΤΟ

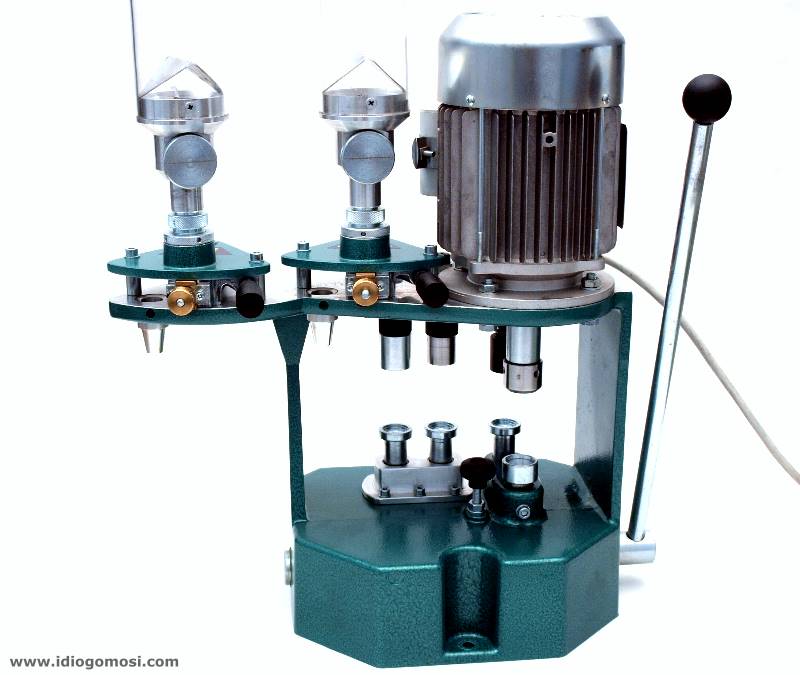

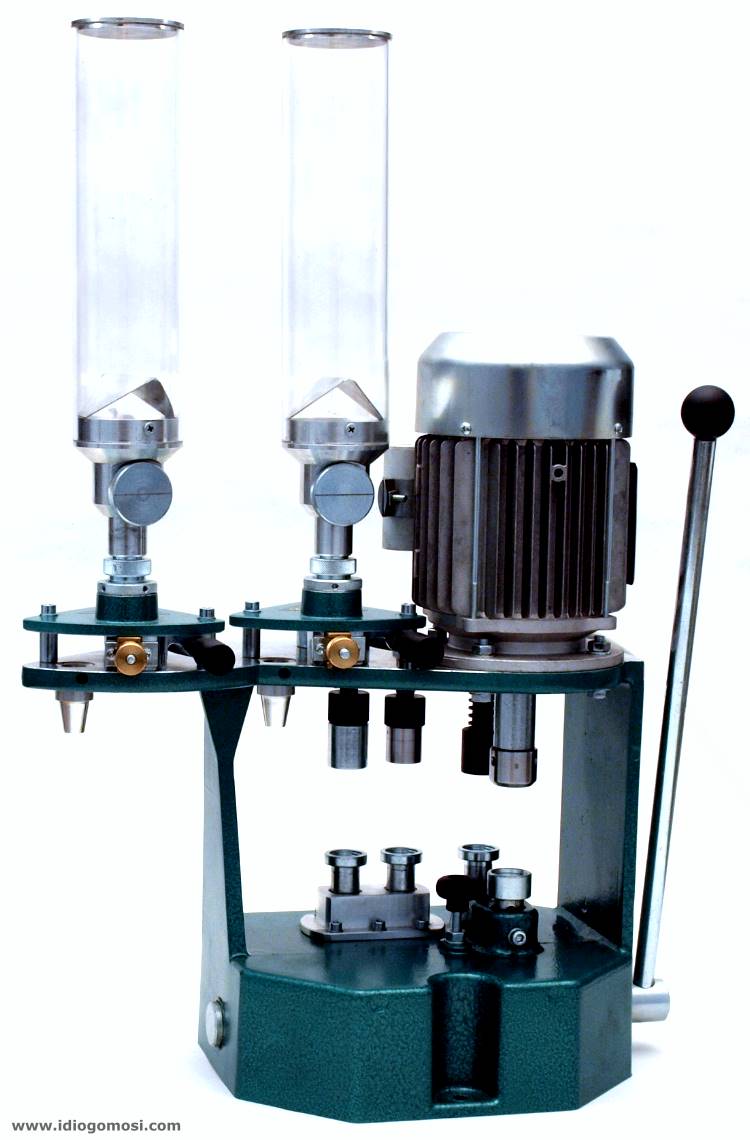

Cortini BiCombi Modded [click για μεγέθυνση]

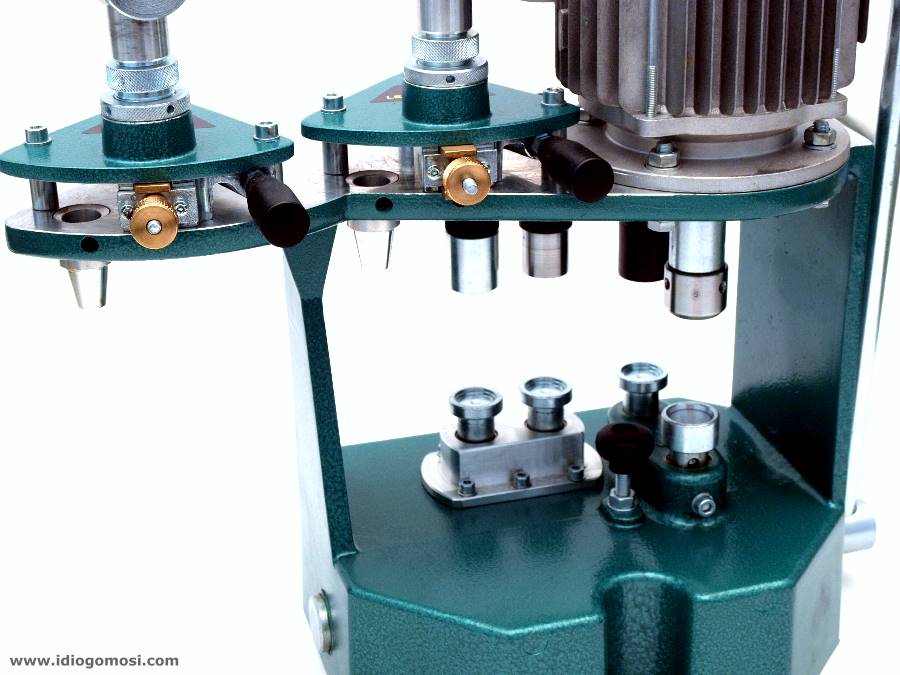

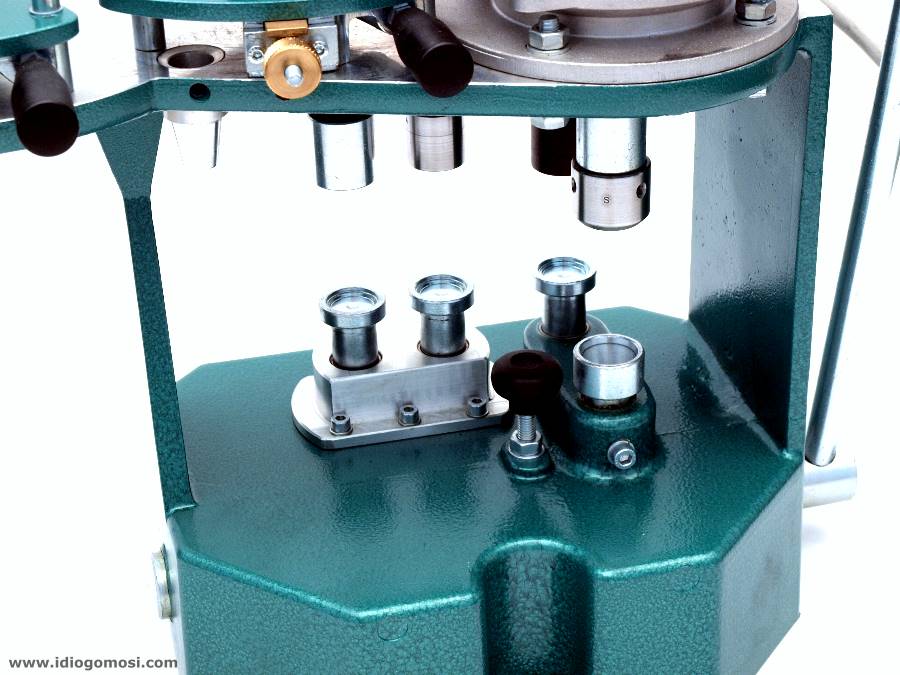

Διάφορες πανοραμικές φώτο του τροποποιημένου σασί [click για μεγέθυνση]

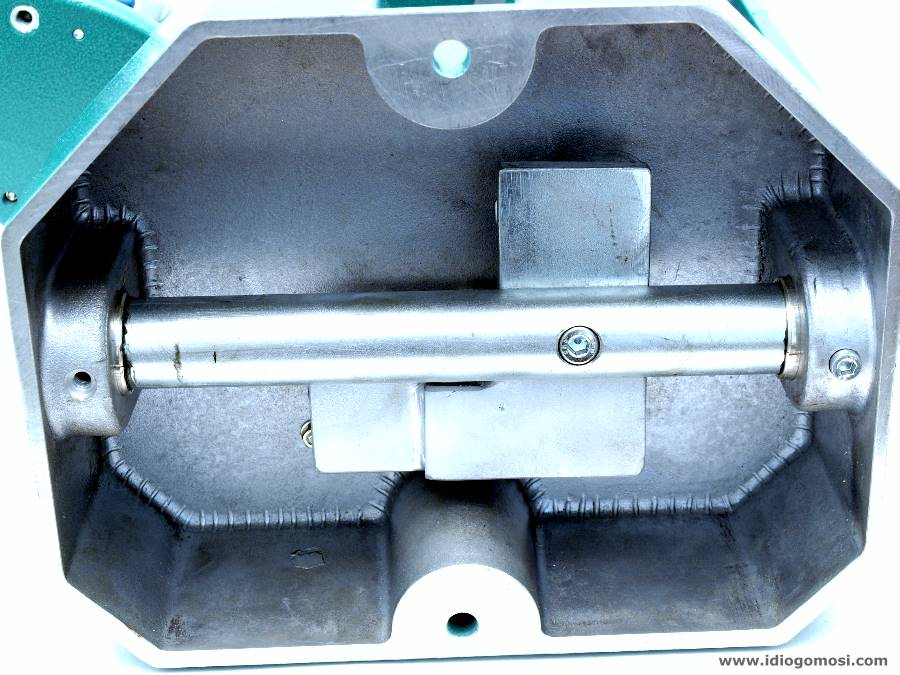

Πίσω όψη του τροποποιημένου σασί [click για μεγέθυνση]

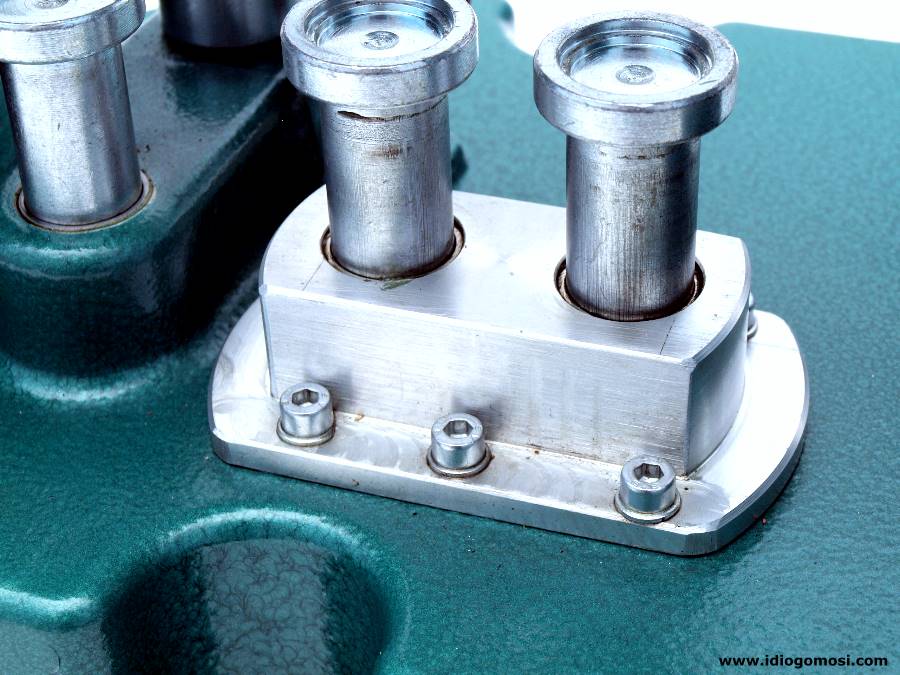

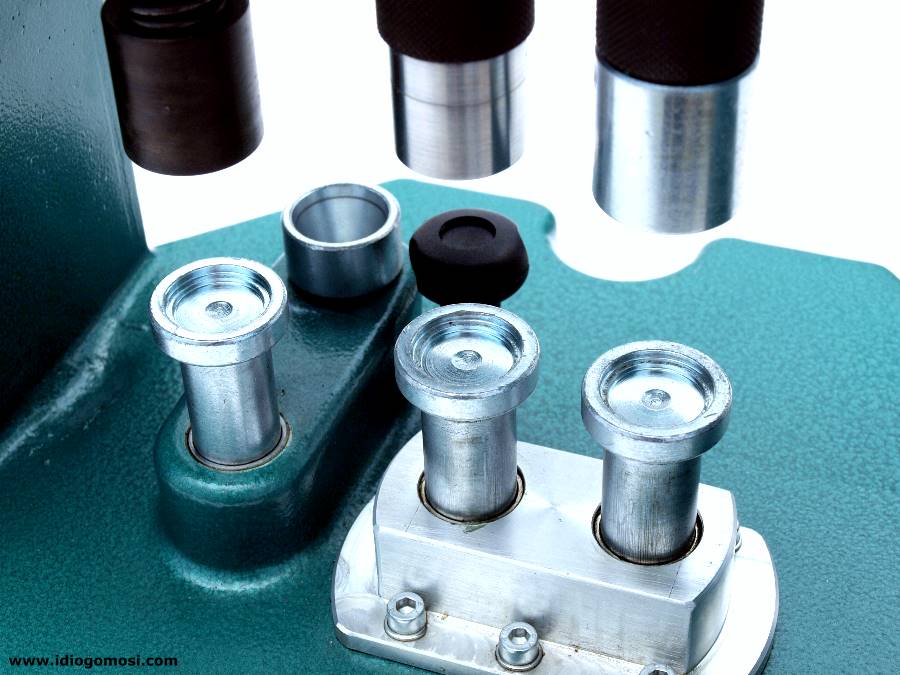

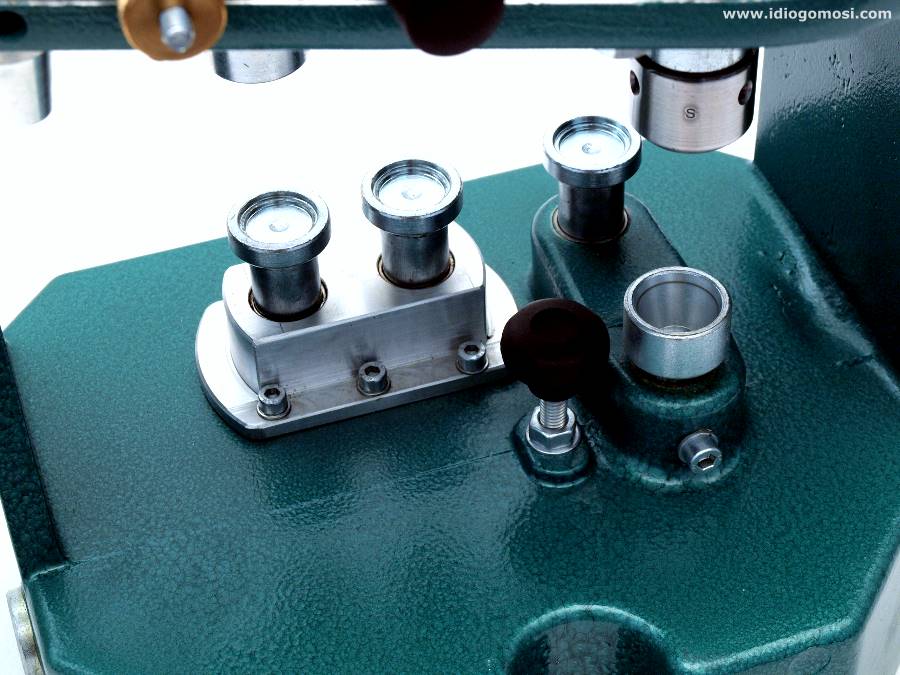

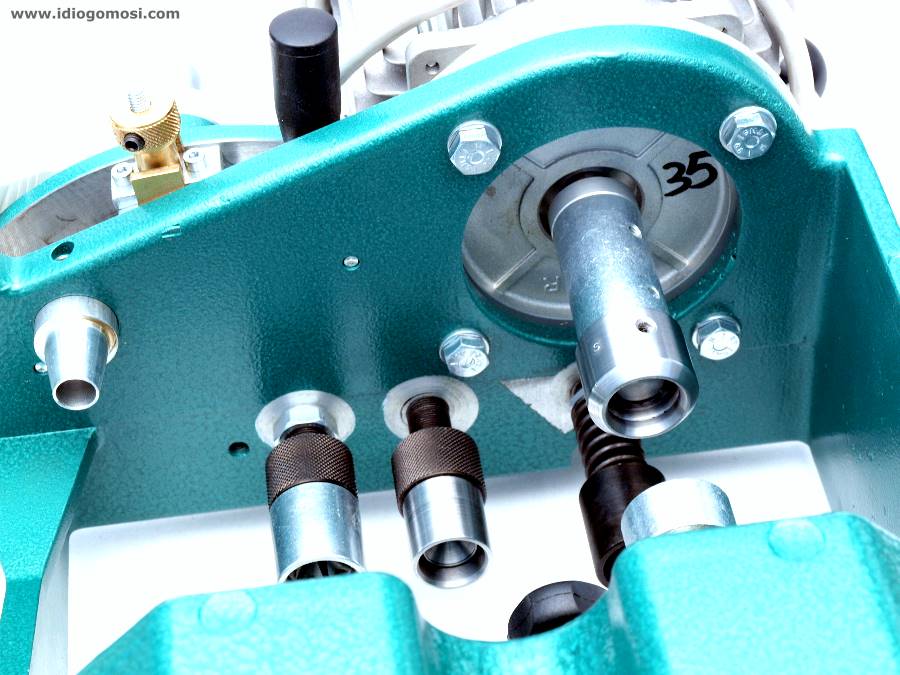

Φώτο macro των δύο επιπρόσθετων σταδίων [click για μεγέθυνση]

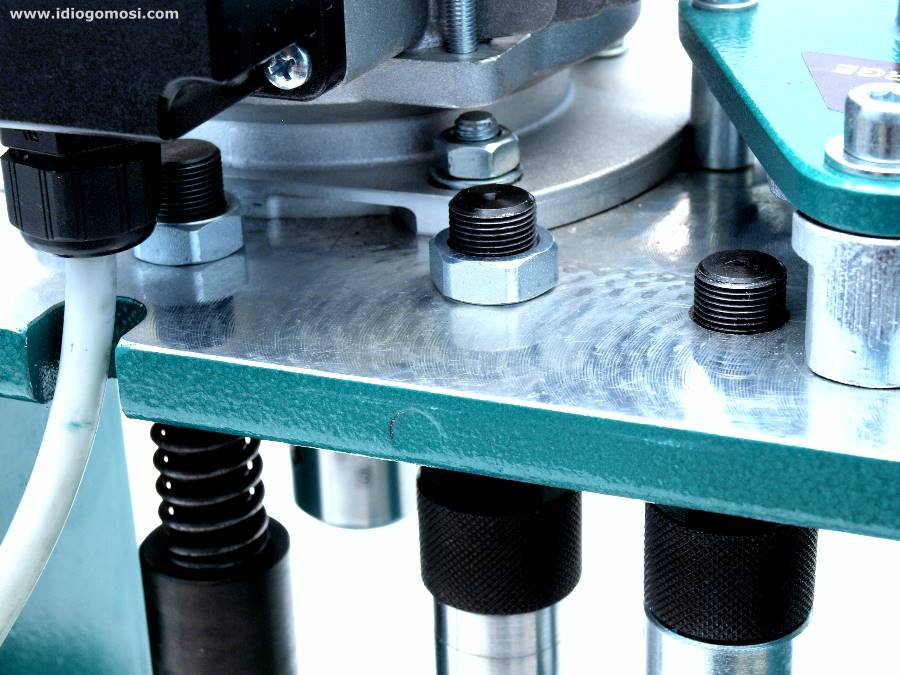

Επάνω μέρους του τροποποιημένου σασί [click για μεγέθυνση]

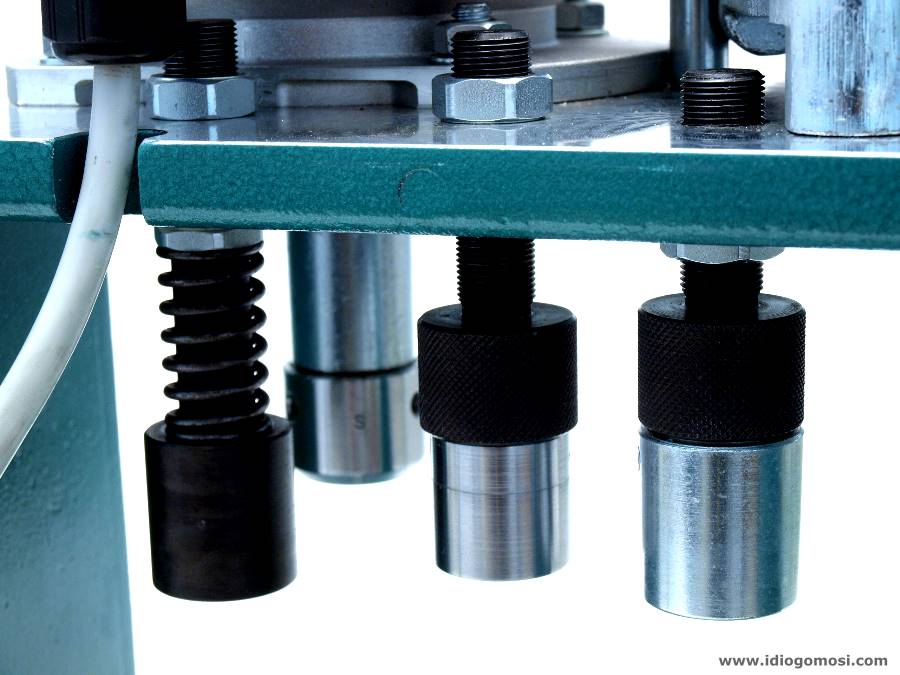

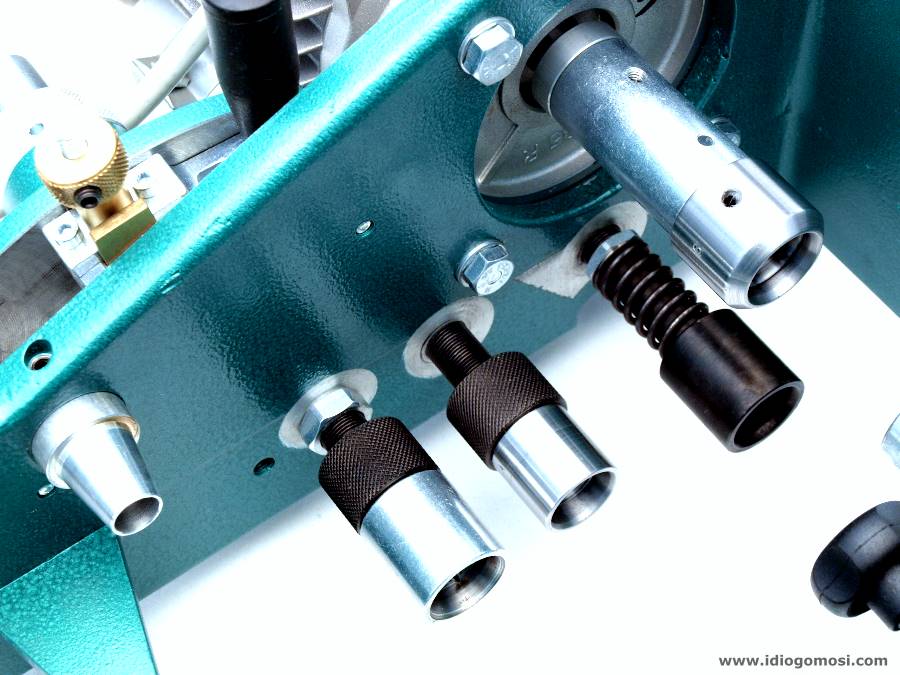

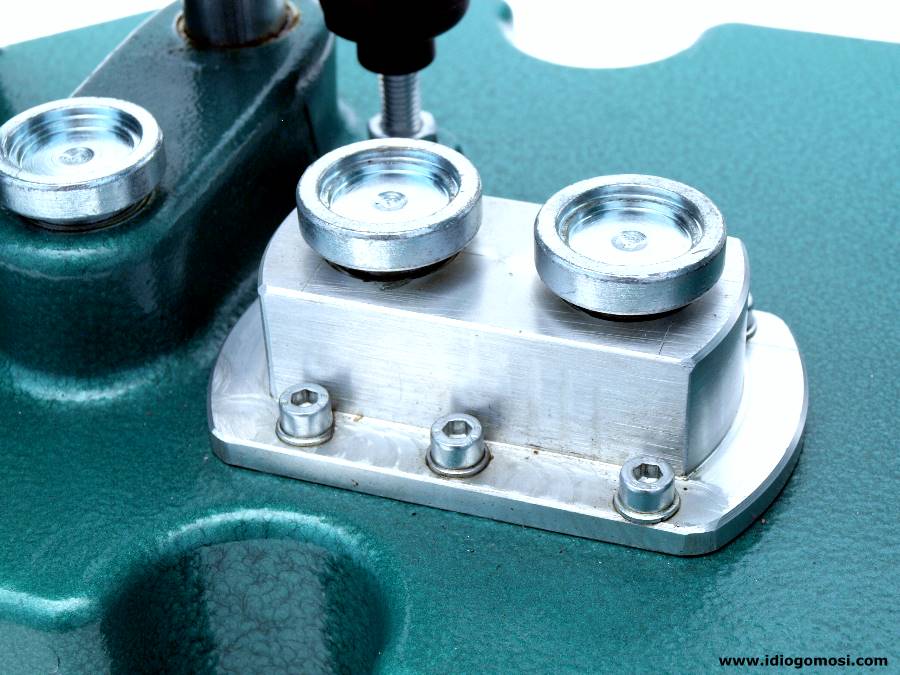

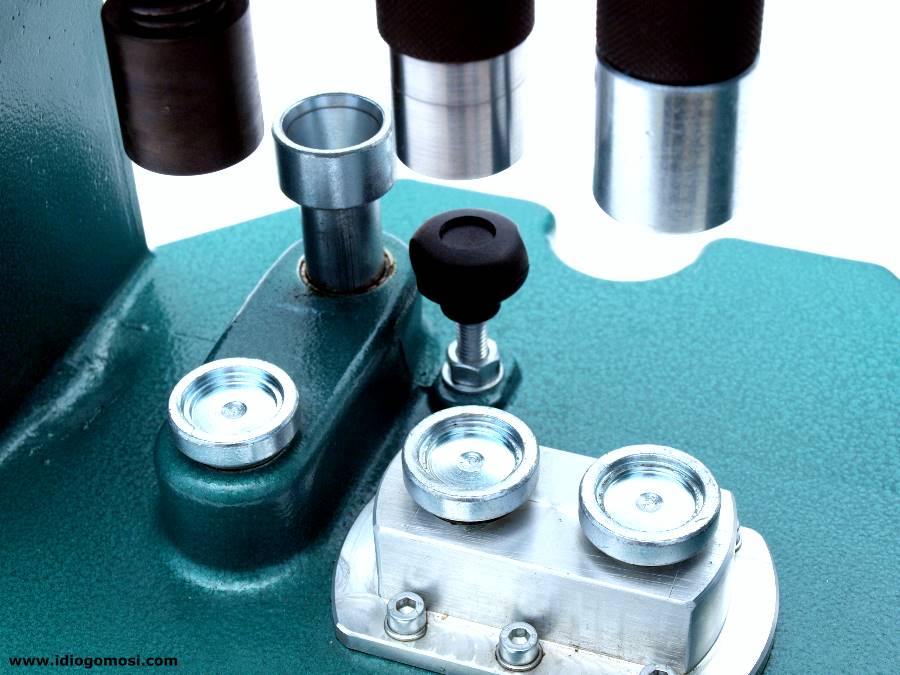

Φώτο macro των επιπρόσθετων ρεγουλαδόρων [click για μεγέθυνση]

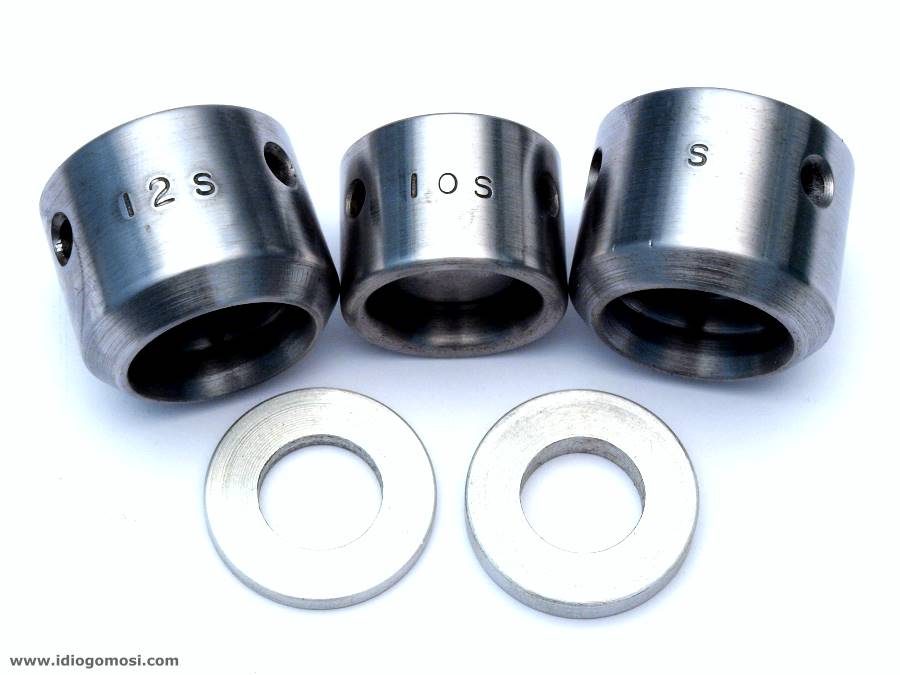

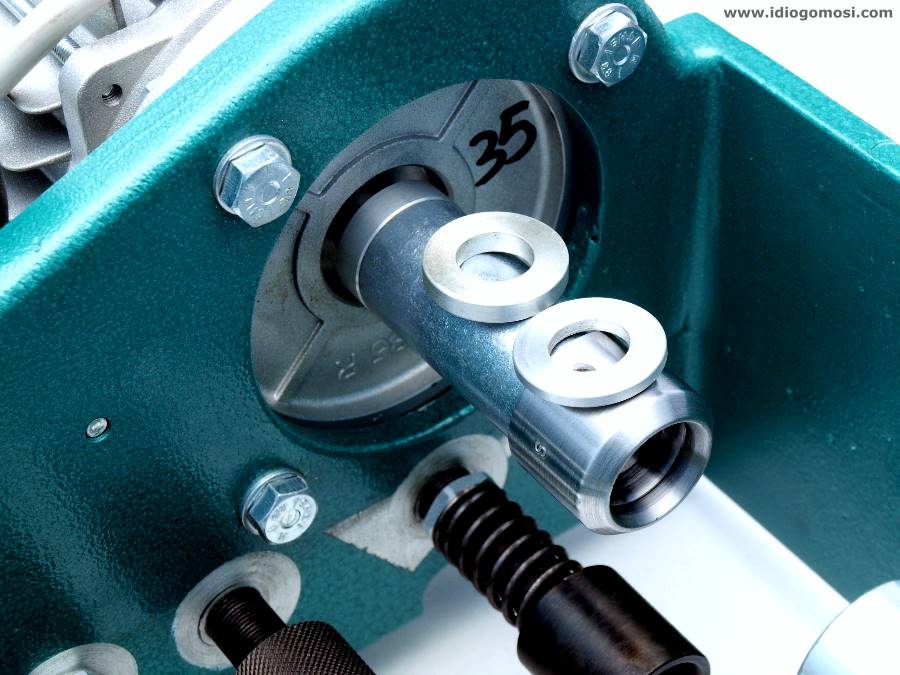

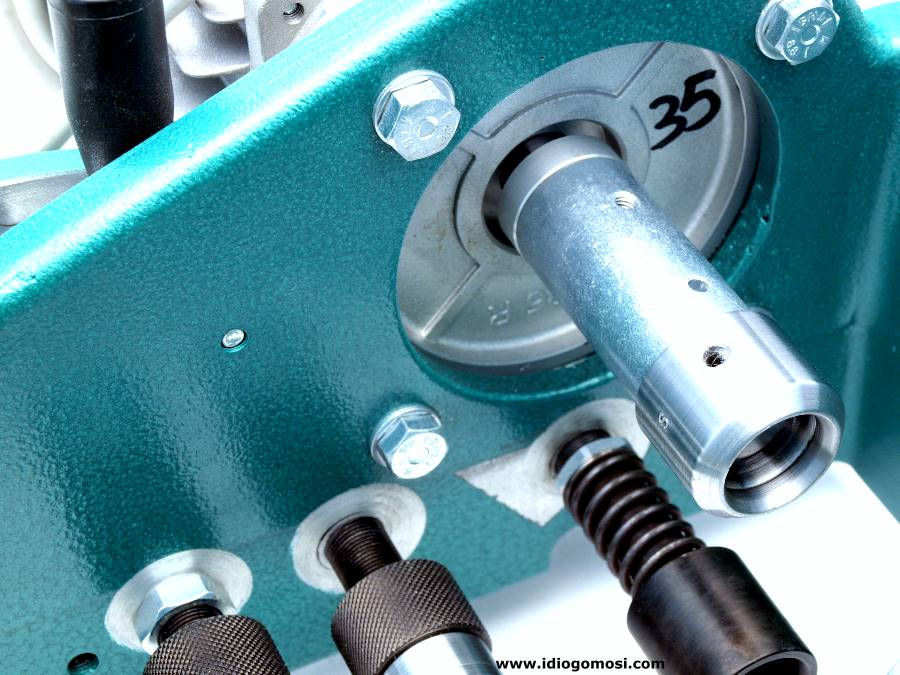

Φώτο macro του βελτιωμένου άξονα με τα επιπρόσθετα τορναρισμένα δαχτυλίδια [click για μεγέθυνση]



Όψη του βελτιωμένου μοχλικού συστήματος όπου επιτρέπει μικρότερες διαδρομές της πεταλούδας και με αυτόν τον τρόπο εξοικονομεί δύναμη και κούραση από τον χειριστή [click για μεγέθυνση]

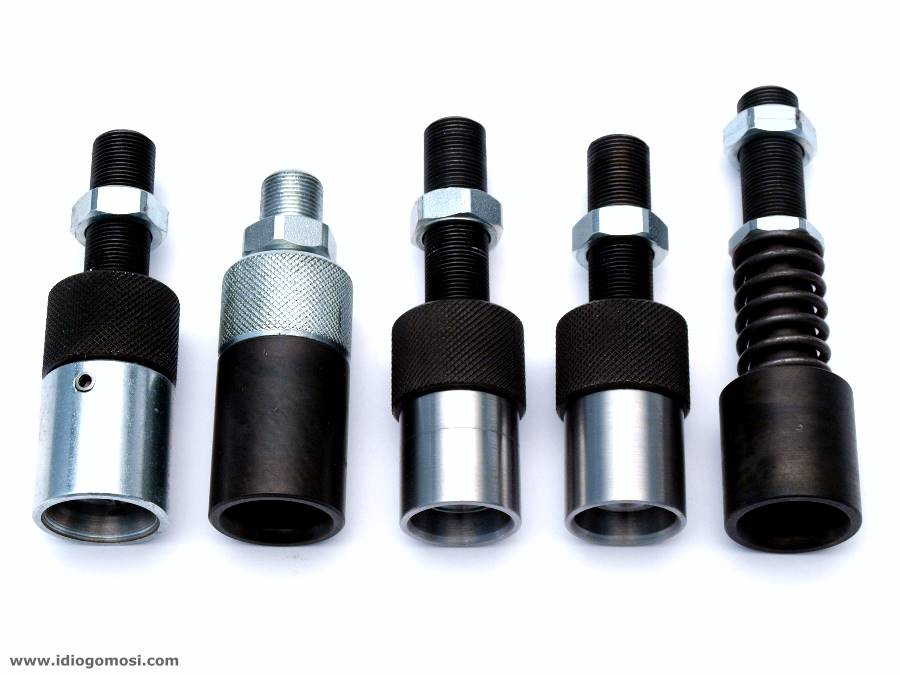

Τα διάφορα πιθανά αξεσουάρ όπου μπορούν να χρησιμοποιηθούν για την προετοιμασία και για το ρέλιασμα [click για μεγέθυνση]

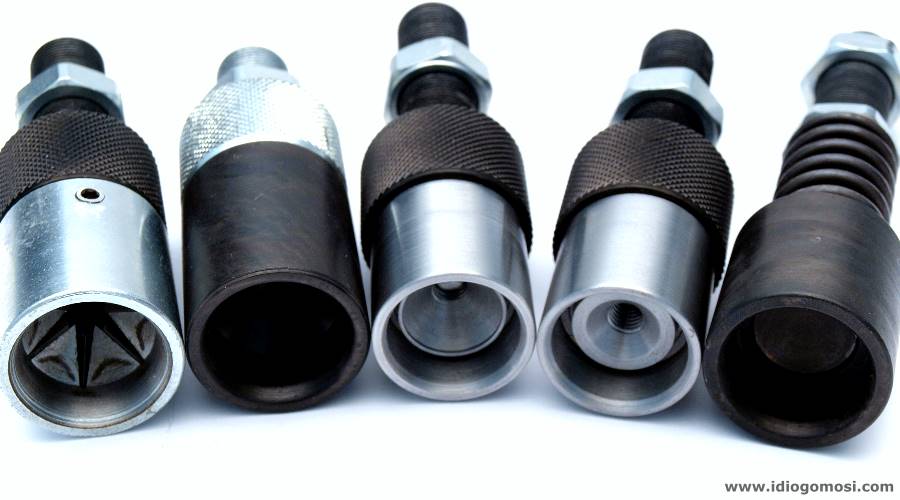

Και το εσωτερικό τους προφίλ [click για μεγέθυνση]







Ευχαριστούμε θερμά τους κύριους Daniele, Βαγγέλη και Γιώργο, για την πολύτιμη βοήθειά τους και για τις σχετικές συμβουλές, ως προς την ολοκλήρωση της παρούσας δημιουργίας και παράλληλα ευχαριστούμε τον κύριο Giuseppe όπου μας βοήθησε ακόμη και οικονομικά για να καταφέρουμε να ολοκληρώσουμε το παρόν εγχείρημα!
