- ΟΜΟΑΞΟΝΙΚΟΤΗΤΑ ΣΤΡΟΦΕΙΩΝ

Αγαπητοί φίλοι, με αυτό το τεχνικό άρθρο θα σας δείξουμε την πρακτική ομοαξονικότητα των δύο διαφορετικών στροφείων ρελιάσματος I2S όπου κατέχουμε και του στροφείου ρελιάσματος I0D, χρησιμοποιώντας τον ερασιτεχνικό μας τόρνο και εξετάζοντας τα στροφεία αυτά, χρησιμοποιώντας και ρυθμίζοντας σωστά τον εκατοστιαίο γράφτη ακριβείας 1/100 του χιλιοστού!





Δεδομένου ότι η εφαρμοσμένη μηχανική ακριβείας είναι από μόνη της μια ολόκληρη επιστήμη, εμείς γνωρίζοντας το πως και το γιατί, επιθυμούμε να σας δείξουμε και να σας αναλύσουμε πως ακριβώς γίνονται κάποια πράγματα και το γιατί ακριβώς θα πρέπει να γίνονται αυτά τα συγκεκριμένα πράγματα!

Στην προκειμένη περίπτωση λοιπόν, μπορούμε να εξετάσουμε δύο διαφορετικά αξονάκια, όπου ενώ το πρώτο μας παρέχει μια σχετικά φθηνή μηχανική λύση για τον μέσο ιδιογομωτή, το δεύτερο μας υπόσχεται καλύτερη μηχανική ακρίβεια και μάλιστα φέρει το σχετικά δυσανάλογο κόστος σε σχέση με το πρώτο!

Το φθηνότερο αξονάκι-κυλινδράκι είναι μαζικής παραγωγής, φέρει ομοαξονική βίδα με τορνάρισμα διαφυγής στο τέλος του σπειρώματός του, έχει στενότερο οδηγό πατούρας και φέρει μια σχετικά μεγάλη περιφερειακή πατούρα για την σχεδίασή του. Το ακριβότερο αξονάκι-πρωτότυπο δημιουργήθηκε από τον κ.Daniele κατόπιν δικού μας σχετικού αιτήματος και το τόρναρε ακολουθώντας κατά γράμμα τις δικές μας μηχανικές σχεδιαστικές προδιαγραφές ακριβείας!

Τέλος μπορούμε να αναφέρουμε ενδεικτικά ότι στην προκειμένη περίπτωση, το αξονάκι μαζικής παραγωγής έχει περί τα 3/100 του χιλιοστού στενότερο οδηγό πατούρας και ότι το ένα στροφείο ρελιάσματος I2S είναι το πρωτότυπο στροφείο, όπου δεν φέρει επάνω του τις βελτιώσεις και τις προδιαγραφές όπου εμείς εισηγηθήκαμε τότε στην Ιταλική εταιρεία Cortini & Pezzotti, ώστε να μπορέσει να παρέχει την βέλτιστη δυνατή μηχανική ακρίβεια ανά σειρά παραγωγής και ανά παρτίδα παραγωγής!



Σημείωση: Όλα τα χειροποίητα στροφεία ρελιάσματος της Ιταλικής εταιρείας Cortini & Pezzotti όπου εισάγονται επίσημα στην χώρα μας, ξανατορνάρονται στις πατούρες έπειτα από την θερμική επεξεργασία επισκλήρυνσής τους και μάλιστα με ακρίβεια 1/100mm, κατόπιν δικού μας σχετικού αιτήματος, ώστε ενδεχομένως να εξαλείφονται εκείνες οι σχετικές μικροδιακυμάνσεις των +/- 1/100 ή 2/100 του χιλιοστού όπου και τους δημιουργεί η απαραίτητη θερμική επεξεργασία!



ΠΡΑΚΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ

Ακολουθούν τα πρακτικά αποτελέσματα, όπως ακριβώς τα μετρήσαμε από τις σχετικά τυχαία ενδεικτικές μετρήσεις μας!

  • Τορναρισμένος άξονας ακριβείας: 2~3/100 ή +/- 1~1.5/100 του χιλιοστού
  • Κυλινδράκι μαζικής παραγωγής: 6~8/100 ή +/- 3~4/100 του χιλιοστού
  • Στροφείο I2S πρωτότυπο: 5~7/100 ή +/- 2.5~3.5/100 του χιλιοστού
  • Στροφείο I2S κανονικής παραγωγής: 2~4/100 ή +/- 1~2/100 του χιλιοστού
  • Στροφείο I0D κανονικής παραγωγής: 2~5/100 ή +/- 1~2.5/100 του χιλιοστού
  • Στροφείο I2S πρωτότυπο με αφαίρεση του άξονα: 3~4/100 ή +/- 1.5~2/100 του χιλιοστού
  • Στροφείο I2S κανονικής παραγωγής με αφαίρεση του άξονα: 0~2/100 ή +/- 0~1/100 του χιλιοστού
  • Στροφείο I0D κανονικής παραγωγής με αφαίρεση του άξονα: 0~2.5/100 ή +/- 0~1.25/100 του χιλιοστού



ΣΧΕΤΙΚΕΣ ΦΩΤΟ

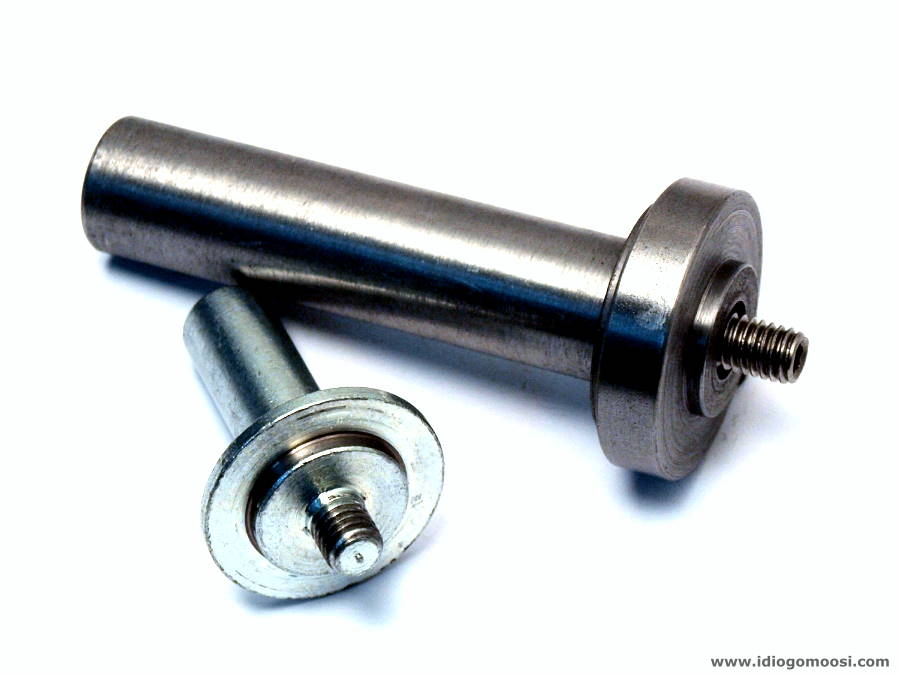

Τορναρισμένος άξονας ακριβείας από τον κ.Daniele της εταιρείας Cortini, με αποσπώμενη βίδα και κυλινδράκι χαμηλού κόστους με ομοαξονική βίδα, όπου παράγεται από την εν λογο εταιρεία [click για μεγέθυνση]

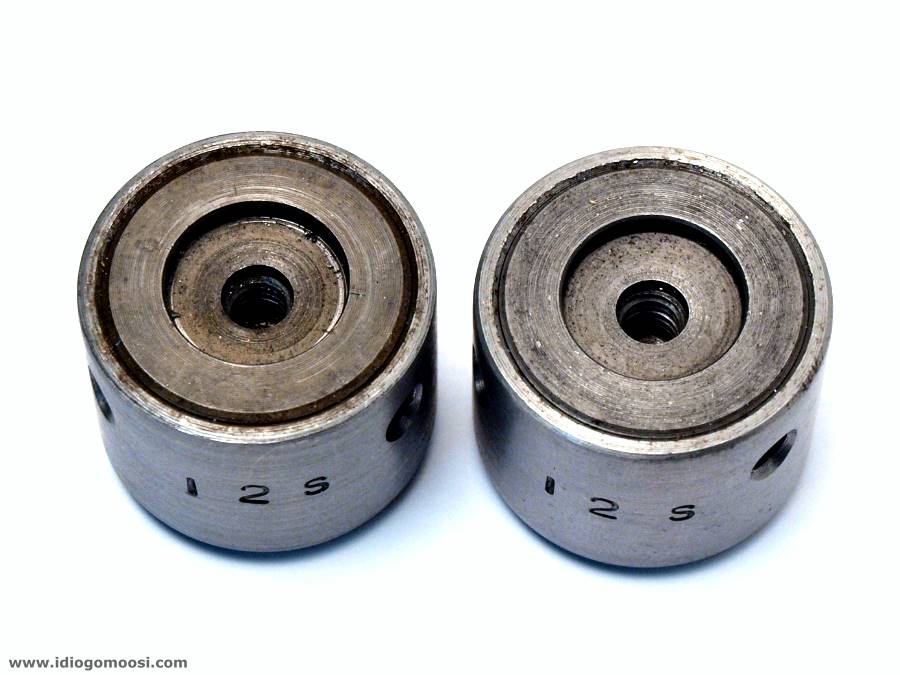

Αριστερά βλέπουμε το πρωτότυπο στροφείο ρελιάσματος I2S με την ψημένη πατούρα από τον φούρνο στους 900 βοθμούς και δεξιά το ίδιο ακριβώς στροφείο παραγωγής, όπως το επεξεργάζεται ο ίδιος ο κ.Daniele έπειτα από την θερμική επεξεργασία και κατόπιν σχετικού αιτήματός μας [click για μεγέθυνση]

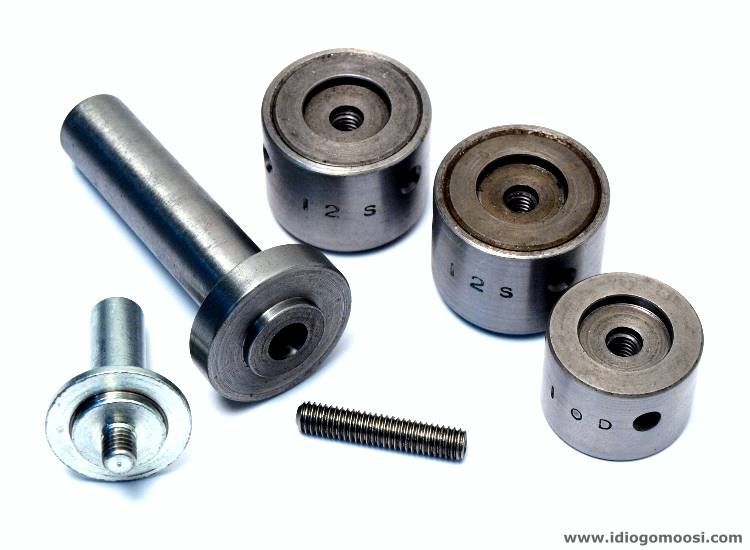

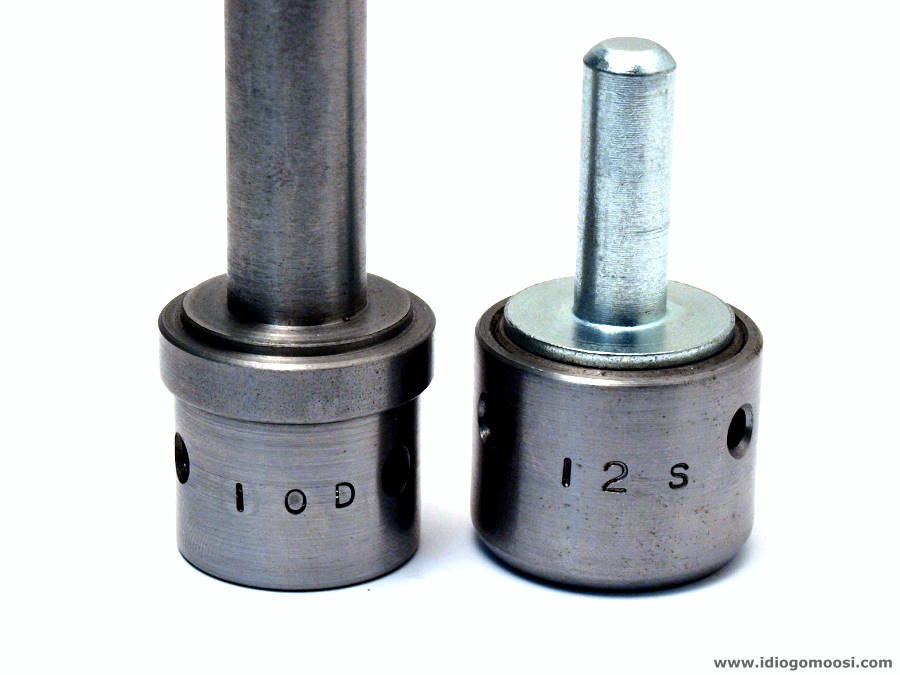

Εδώ βλέπουμε τα στροφεία ρελιάσματος I2S και I0D με τους παραπάνω άξονες εφαρμοσμένους επάνω του, όπως και το πως ακριβώς προσαρμόζονται και εφαρμόζουν οι σχετικές τους πατούρες επί των στροφείων αυτών [click για μεγέθυνση]



Και τέλος βλέπουμε τον εκατοστιαίο γράφτη ακριβείας της φημισμένης Ιταλικής Borletti όπου μας παρέχει την δυνατότητα μέτρησης του ενός εκατοστού του χιλιοστού ή του 1/100mm [click για μεγέθυνση - εάν οι φώτο καλύπτονται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]









ΣΧΕΤΙΚΟ VIDEO

ΟΜΟΑΞΟΝΙΚΟΤΗΤΑ ΣΤΡΩΦΕΙΟΥ ΡΕΛΙΑΣΜΑΤΟΣ ΜΕ ΤΟΝ ΑΞΟΝΑ
