ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΜΗΧΑΝΟΥΡΓΕΙΟ ΑΚΡΙΒΕΙΑΣ "ΛΑΣΚΑΣ"
- ΦΛΑΤΝΖΑ ΑΚΡΙΒΕΙΑΣ ΤΣΟΚ |
Ορίστε κύριοι πως δημιουργήσαμε την φλάντζα για το μικρότερο τσοκάκι των 125 χιλιοστών, ώστε να μπορούμε να πιάνουμε και μικροαντικείμενα στον Φ.410 τόρνο μας, χωρίς να αφαιρούμε το τσοκ των 200 χιλιοστών και μάλιστα με ακρίβεια ακριβώς στο εκατοστό του χιλιοστού ~ 1/100mm!!!

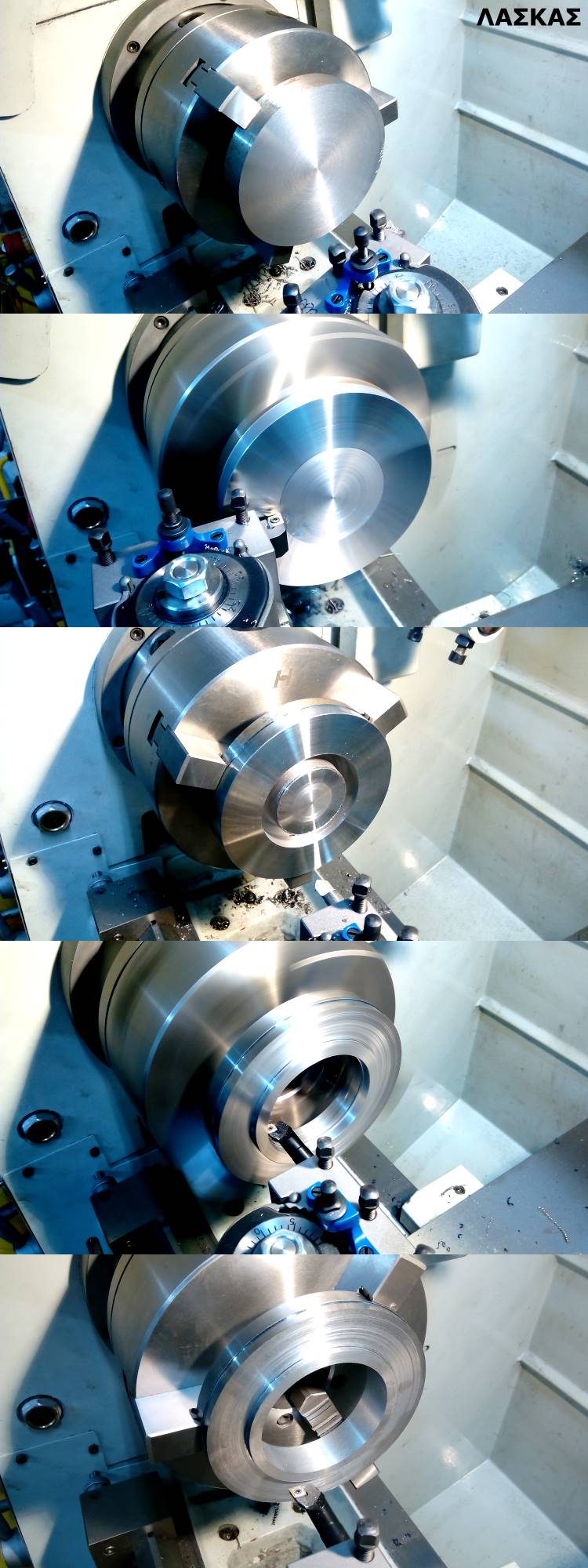

Ξεκινάμε με το ατσάλι που επιλέξαμε και το δουλεύουμε σωστά με αρκετή υπομονή και με εξίσου αρκετή επιμονή, χρησιμοποιώντας διάφορα κοπτικά και με διαφορετικούς τρόπους

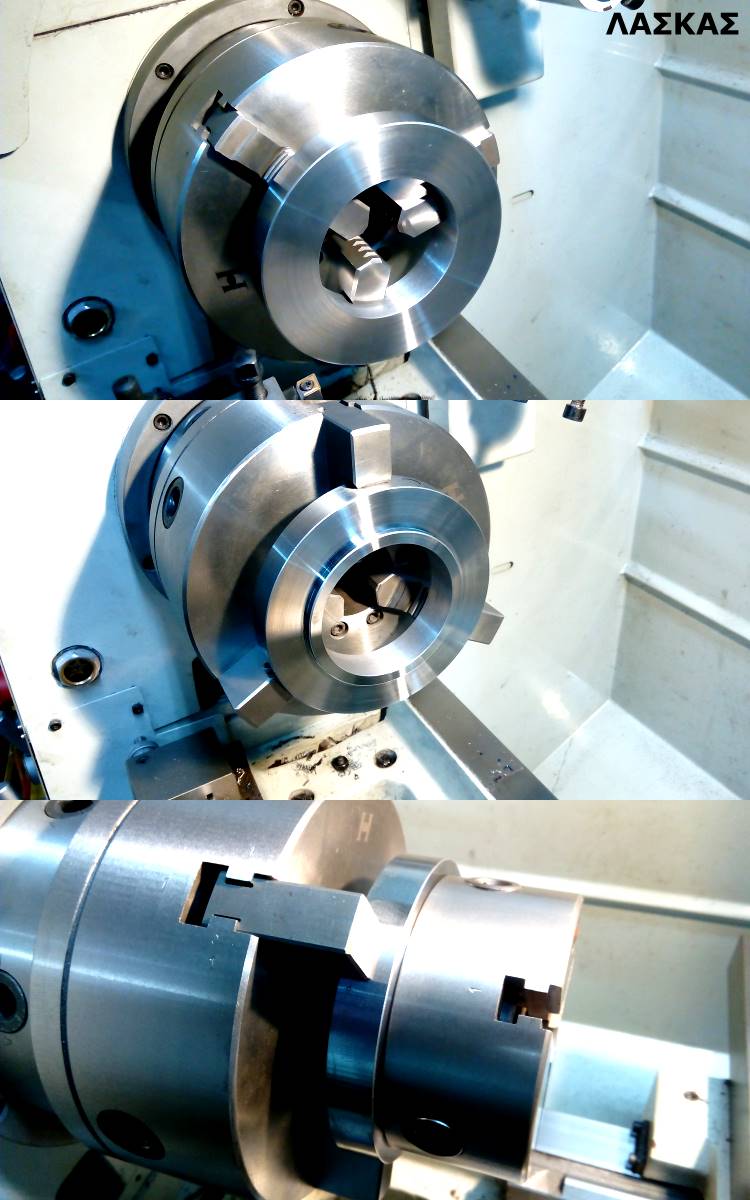

Συνεχίζουμε την διαμόρφωση και περνάμε στις τελικές διαστάσεις, όπου αφού είχαμε μαρκάρει τις θέσεις όπου έπρεπε να μαρκάρουμε ώστε να υπάρχουν τα διαφορετικά σημεία αναφοράς, φτάσαμε στο επιθημητό αποτέλεσμα με το τσοκάκι να κουμπώνει επακριβώς στην φλάντζα και μάλιστα χωρίς ακόμη να μπορεί να βιδωθεί

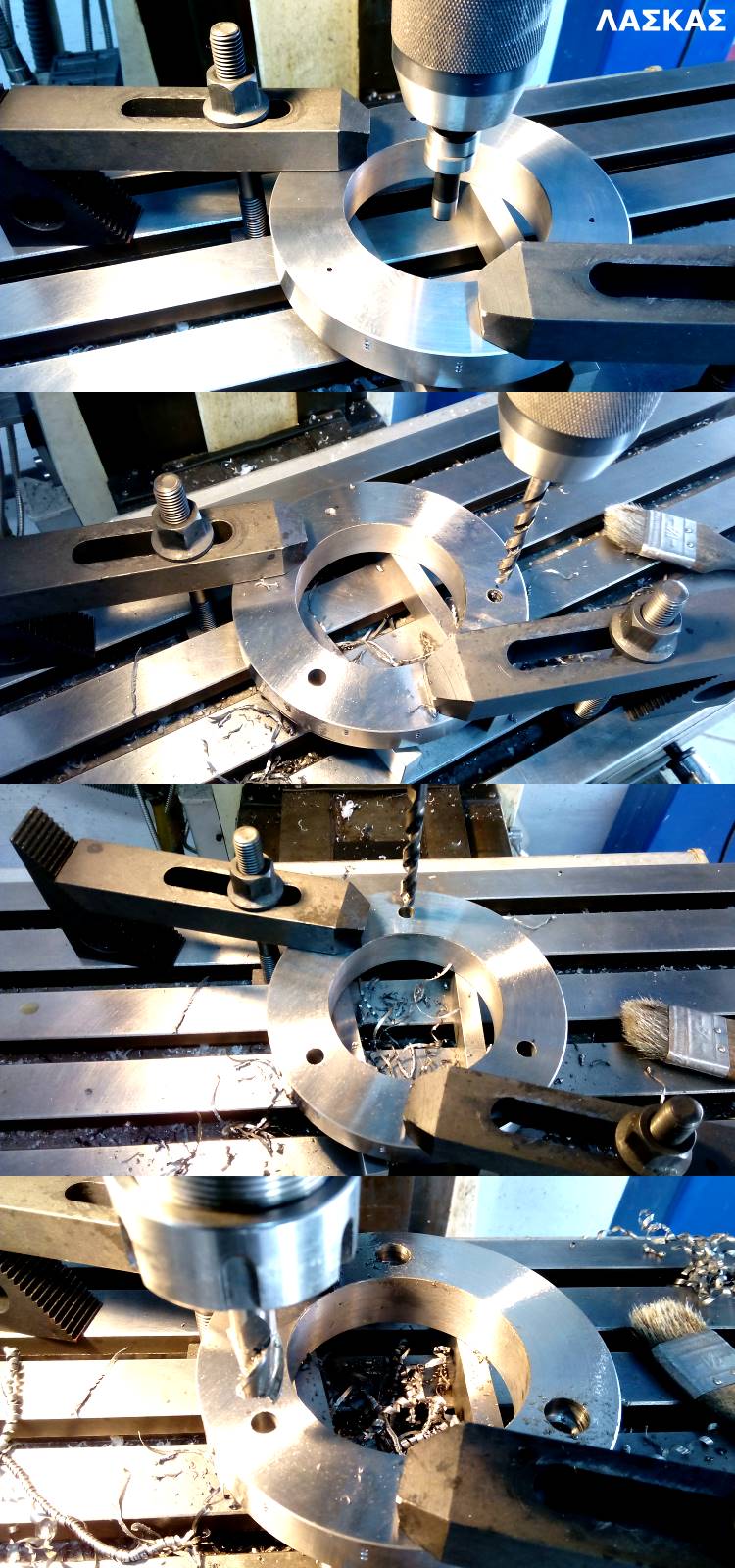

Περνάμε τώρα στην καλουπόφρεζα και αφού κεντράρουμε σωστά τη φλάντζα, σημειώνουμε τις ακόλουθες διαδικασίες: κεντράκια, τρυπήματα, δεύτερα τρυπήματα και φρεζαρίσματα

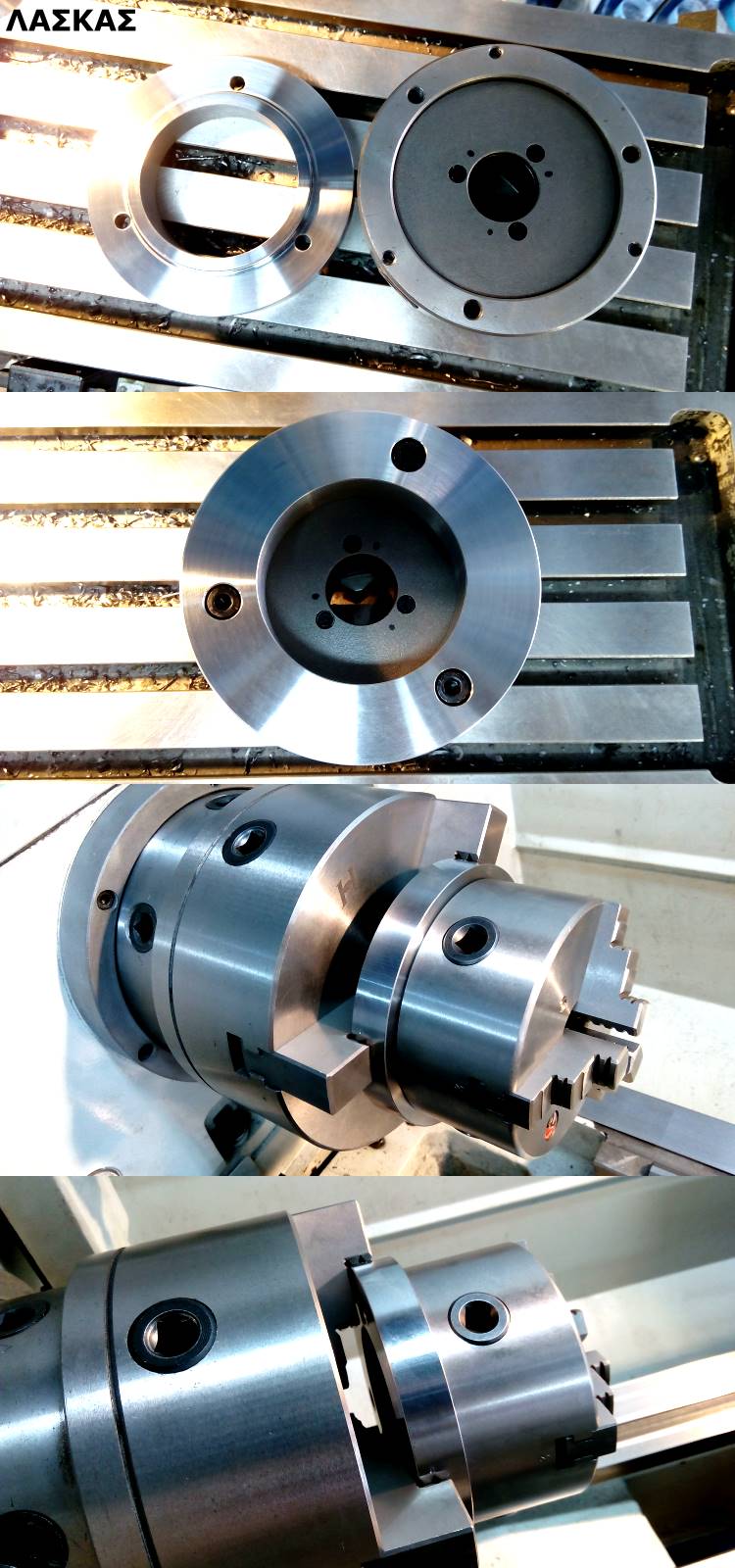

Και ορίστε κύριοι η απογρεζομένη φλάντζα και η εφαρμογής της στο εκατοστό του χιλιοστού ~ 1/100mm

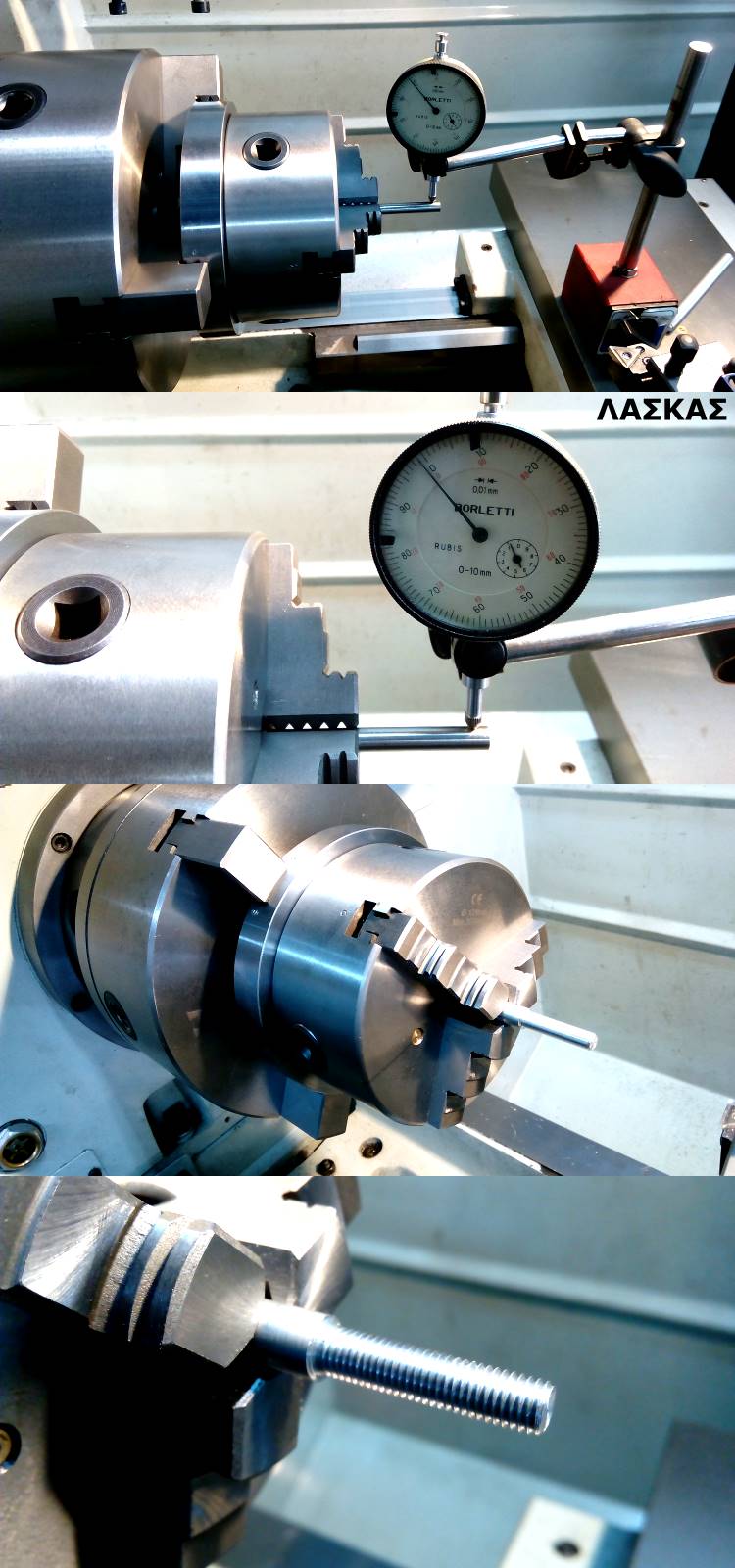

Και τέλος βλέπουμε και το πραγματικό runout του συνόλου να φέρει επίσης το εκατοστό του χιλιοστού ~ 1/100mm και μάλιστα να επαναλαμβάνεται έπειτα από αφαίρεση και επανατοποθέτηση του συνόλου, όπως και ένα γρήγορο τορνάρισμα με σπείρωμα...ώστε να το καμαρώσουμε
