- ΕΡΑΣΙΤΕΧΝΙΚΟ ΦΡΕΖΑΚΙ 7550 |
Μετά από αρκετά χρόνια θεωρητικής ενασχόλησης με το αντικείμενο της εφαρμοσμένης μηχανικής ακριβείας, ο φιλαράκος μας ο Νικόλας κατάφερε να αποκτήσει το δικό του ερασιτεχνικό φρεζάκι και σας το παρουσιάζει μέσω αυτού του άρθρου!
Αφού ο Μεγαλοδύναμος επέτρεψε να αποκτηθεί και να στηθεί σχεδόν σωστά - μέχρι να κατεβεί από την μπαλέτα και μέχρι να αλλαχτεί ο ιμάντας ώστε να μην πατινάρει στις τροχαλίες - αυτό το ερασιτεχνικό φρεζάκι, δεν μένει παρά να μάθει να το δουλεύει σωστά και με ασφάλεια ο ιδιοκτήτης του!
Τα τεχνικά χαρακτηριστικά, έπειτα από την σχετική μετατροπή του μηχανήματος για άκρως ερασιτεχνική χρήση, είναι τα εξής:
- μοντέλο XZ 7550
- τραπέζι 800x240 χιλιοστά
- ωφέλιμο 400x230 χιλιοστά
- τροποποίηση μετάδοσης σε μη ρυθμιζόμενη τροχαλία
- μοτέρ με ισχύ 1.500W και τροφοδοσία 220V
- μετατροπή τροφοδοσίας σε απλή οικιακή των 220v
- μετατροπή περιστροφής τσοκ από το μέγιστο των 1.825 στροφών στο μέγιστο των 700 στροφών
Ας σας αποκαλύψουμε λοιπόν τώρα και το μεγάλο μυστικό!!! Το μηχάνημα αυτό ήρθε στην χώρα μας περί το 2005 με 2006 και προφανώς δεν μπορούσε να πωληθεί ή έστω δεν θα μπορούσε να πωληθεί υπό τις παρούσες συνθήκες οικονομικής κρίσης...πράγμα όπου ανακάλυψε εντελώς κατά τύχη ο φιλαράκος μας ο Νικόλας και έτσι έπειτα από αρκετές αλλεπάλληλες συγκυρίες και όχι μόνον...αποφάσισε και κατάφερε να το αποκτήσει σε πραγματική τιμή κόστους!!!
Σημείωση: Το παρόν ερασιτεχνικό φρεζάκι φέρει μοτέρ με τροποποιημένη φλάτζα και ισχύ 1.500W απλής οικιακής τροφοδοσίας 220V, τηρεί τις σχετικές ευρωπαϊκές προδιαγραφές και πρόκειται να χρησιμοποιηθεί αυστηρά και μόνον για προσωπική ιδιοχρησία! Επίσης υπάρχουν και διατηρούνται όλα τα νόμιμα και όλα τα σχετικά παραστατικά στοιχεία.
ΣΧΕΤΙΚΕΣ ΦΩΤΟ

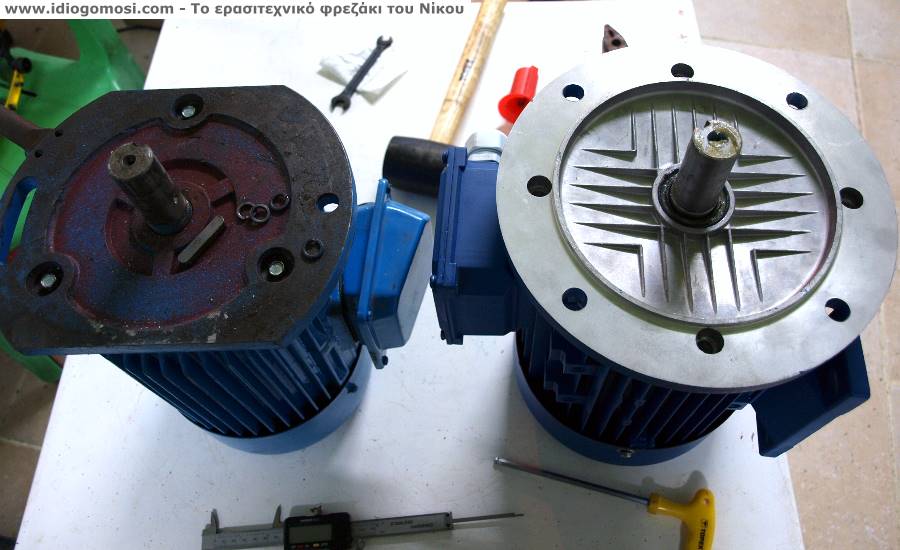

Εδώ βλέπουμε ότι αφαιρέθηκε το αυθεντικό μοτέρ και ότι έγινε η σχετική προσπάθεια χρήσης του ερασιτεχνικού μοτέρ χαμηλού κόστους, ώστε να μπορέσει να δουλέψει για πρώτη φορά και εντελώς ερασιτεχνικά το φρεζάκι αυτό [click για μεγέθυνση]

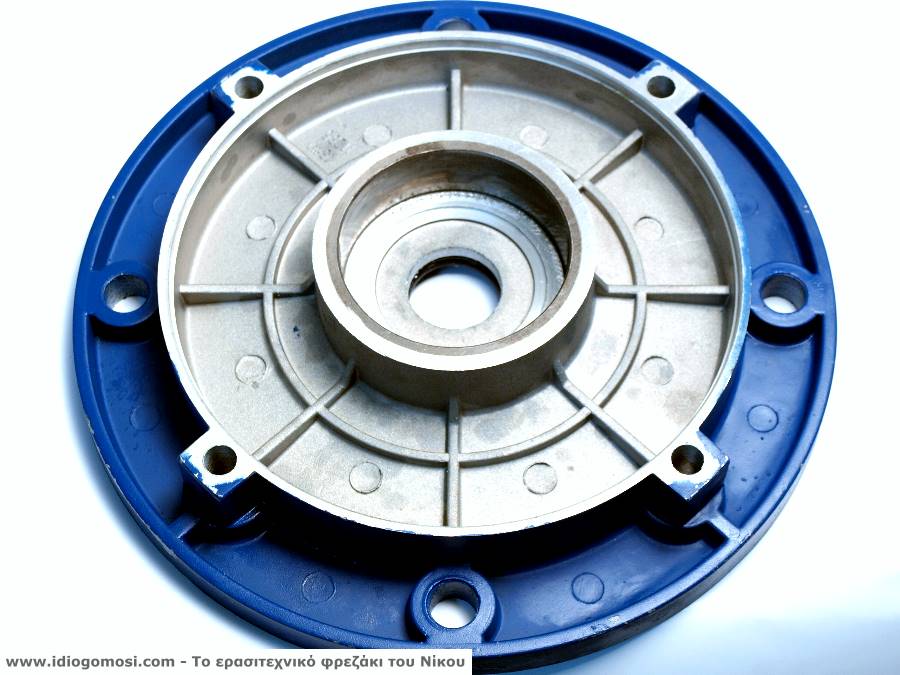

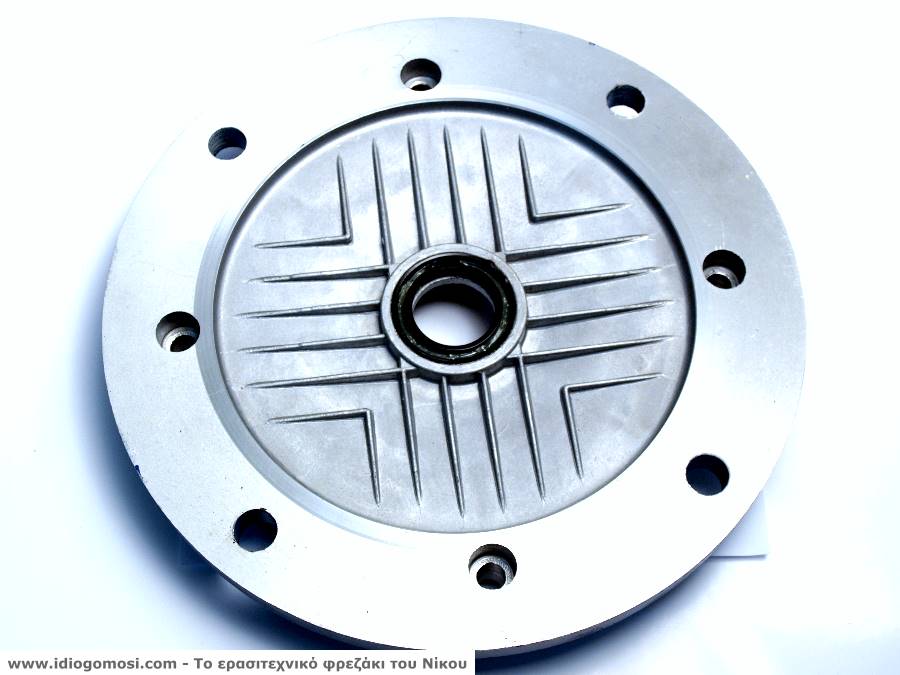

Η φλάτζα του αυθεντικού μοτέρ επιτρέπει την πλήρη ρύθμιση και την αξιοποίηση των τεσσάρων τροχαλιών, με αποτέλεσμα την περιστροφή του τσοκ από τις 230 στροφές έως και τις 1.825 στροφές [click για μεγέθυνση]

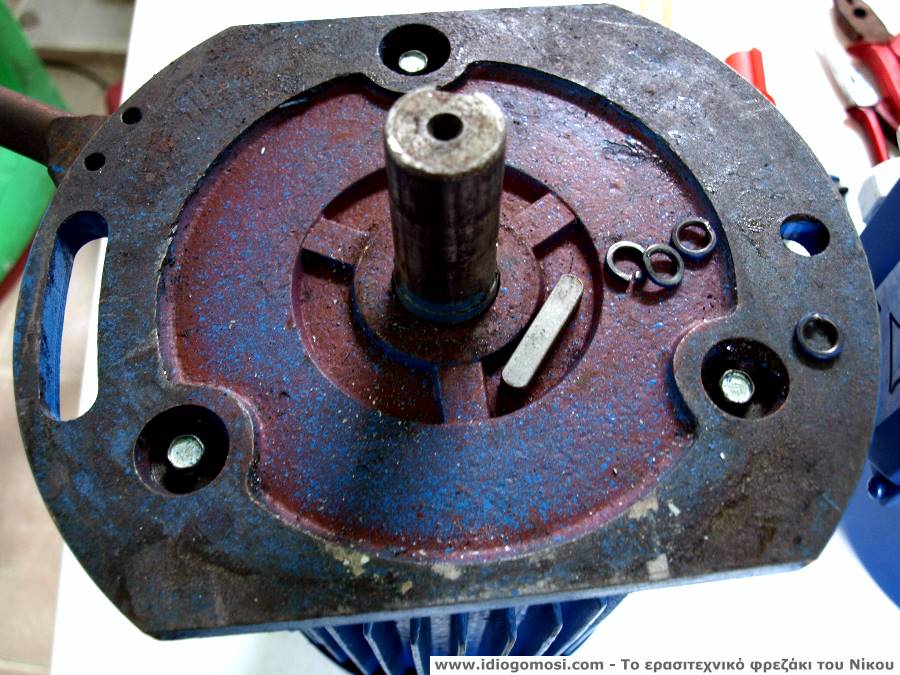

Η φλάτζα του νέου μοτέρ χαμηλού κόστους δεν επιτρέπει την πλήρη ρύθμιση και την αξιοποίηση των τεσσάρων τροχαλιών, αλλά μόνο μίας και μοναδικής τροχαλίας, με αποτέλεσμα να εξαναγκάζει την τροποποίησή της...ώστε να μπορέσει να δέσει με το σασί του μηχανήματος και να μην μπορεί να χρησιμοποιηθεί το μηχάνημα στις πλήρεις δυνατότητές του [click για μεγέθυνση]
Τροποποιήθηκε λοιπόν η φλάτζα με το ερασιτεχνικό τορνάκι [click] έπειτα από αρκετή προσπάθεια [click για μεγέθυνση]
Και ιδού κύριοι το σχεδόν άριστο μηχανικό αποτέλεσμα της σχετικής προσπάθειάς του Νικόλα [click για μεγέθυνση]

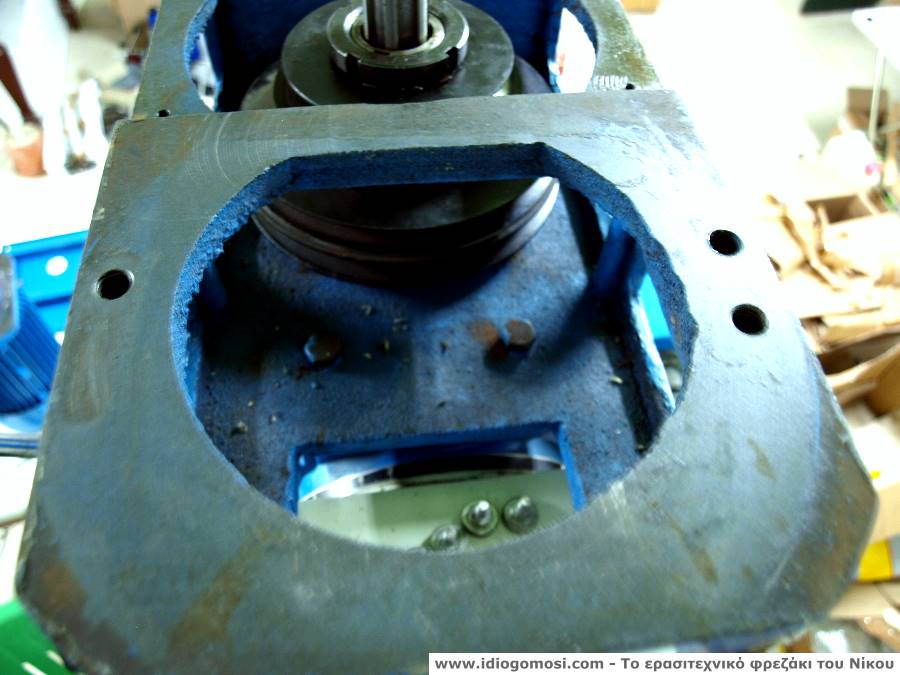

Εδώ βλέπουμε ότι το σασί του μηχανήματος δεν επιτρέπει την πλήρη αξιοποίηση του νέου μοτέρ [click για μεγέθυνση]
Και επίσης βλέπουμε ότι η αυθεντική φλάτζα δεν το επιτρέπει εξίσου και λόγο της δομής της [click για μεγέθυνση]

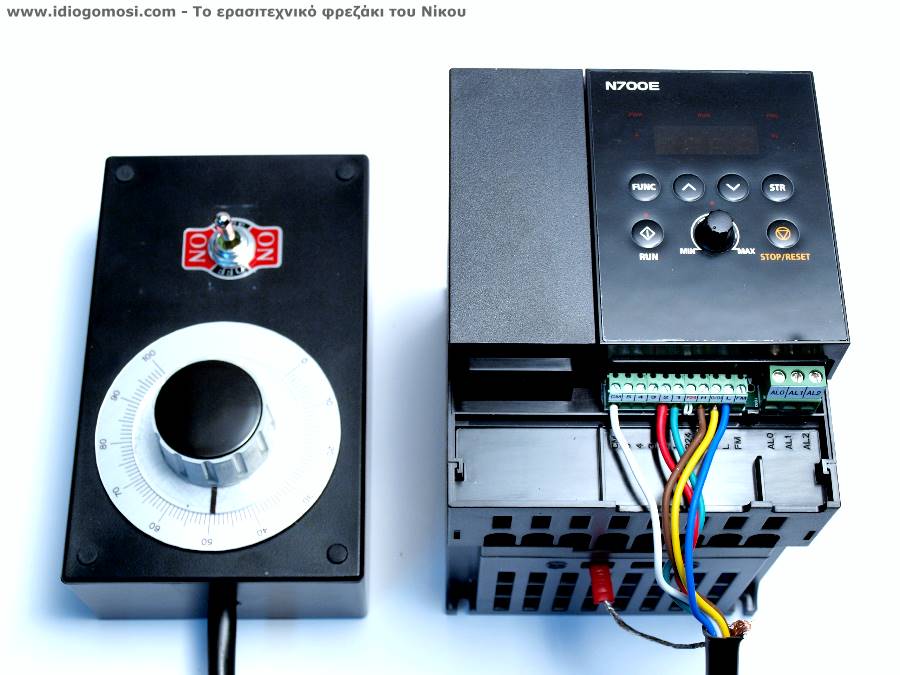

Αλλά ο φιλαράκος μας ο Νικόλας ζήτησε βοήθεια από επαγγελματίες και του δόθηκε η παρακάτω λύση [click για μεγέθυνση]

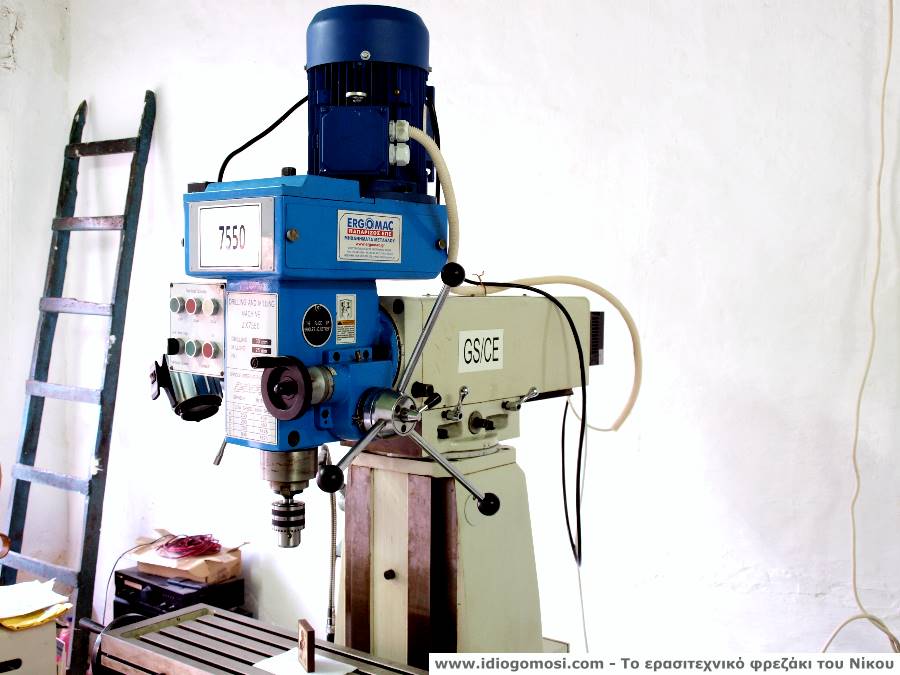

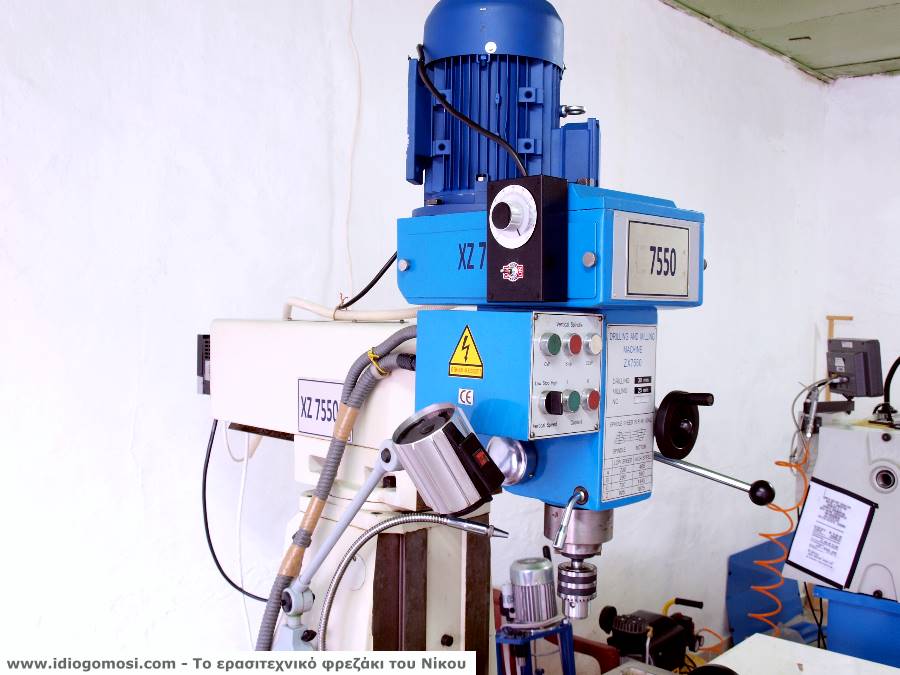

Και ιδού κύριοι το ερασιτεχνικό φρεζάκι με τις πατέντες και την οικιακή τροφοδοσία 220v [click για μεγέθυνση]

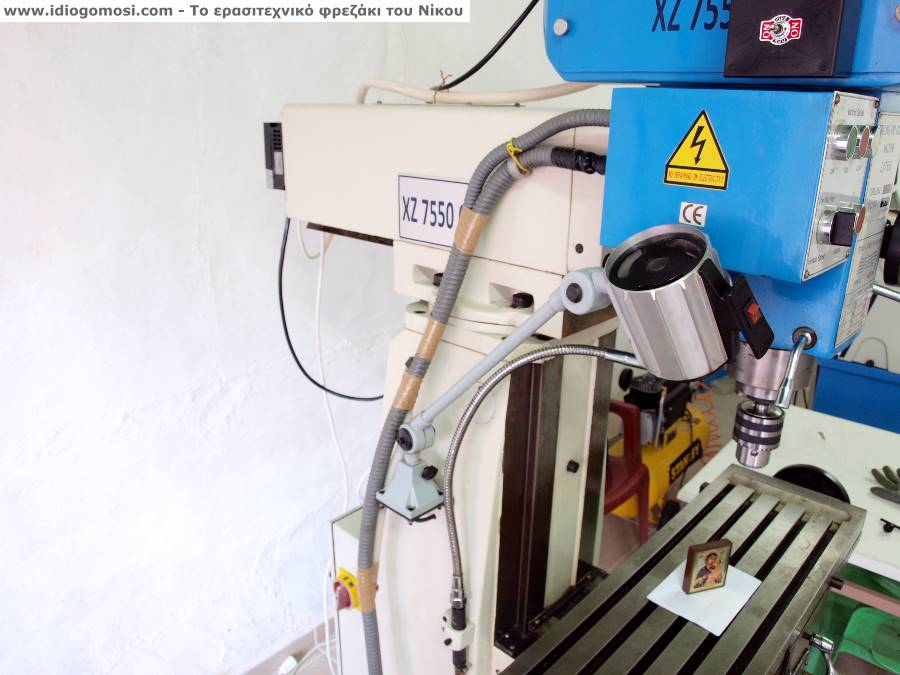

Εδώ βλέπουμε πως μαζεύτηκαν και πως απενεργοποιήθηκαν τα αυθεντικά καλώδια χρήσης και τροφοδοσίας, χάρη στους ειδικούς προστατευτικούς σωλήνες [click για μεγέθυνση]
Εδώ βλέπουμε πως συνδέθηκε το καλώδιο τροφοδοσίας και η απαραίτητη προστασία του [click για μεγέθυνση]

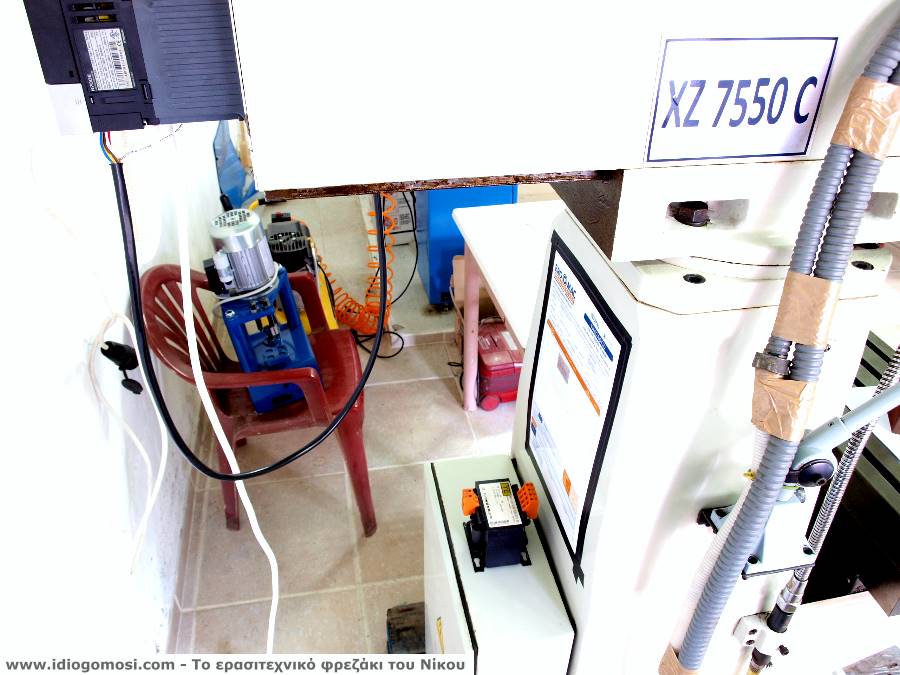

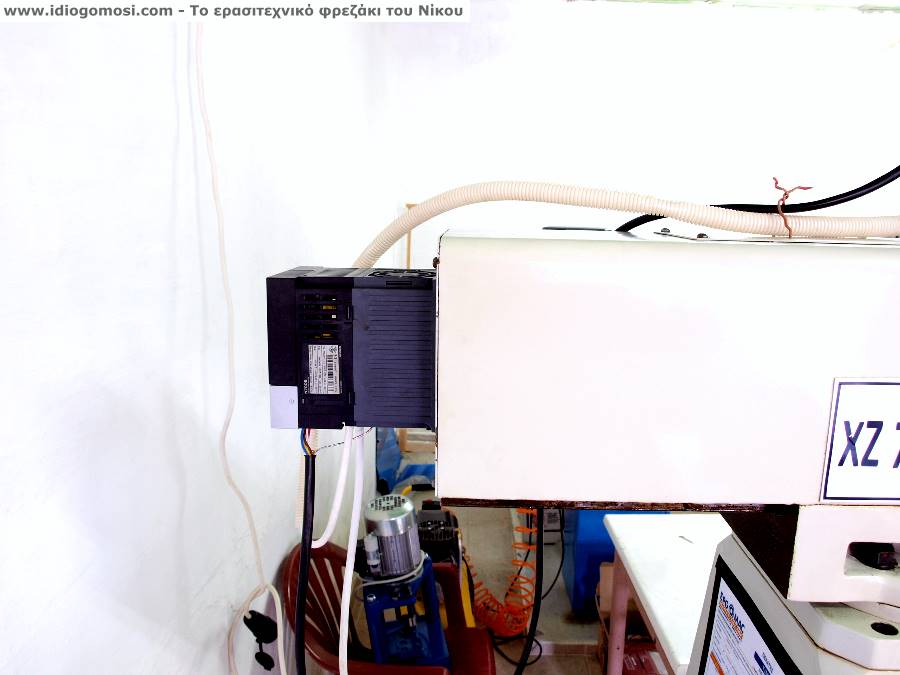

Εδώ βλέπουμε τον μετατροπέα τάσης όπου τοποθετήθηκε στο πλέον ασφαλές σημείο [click για μεγέθυνση]

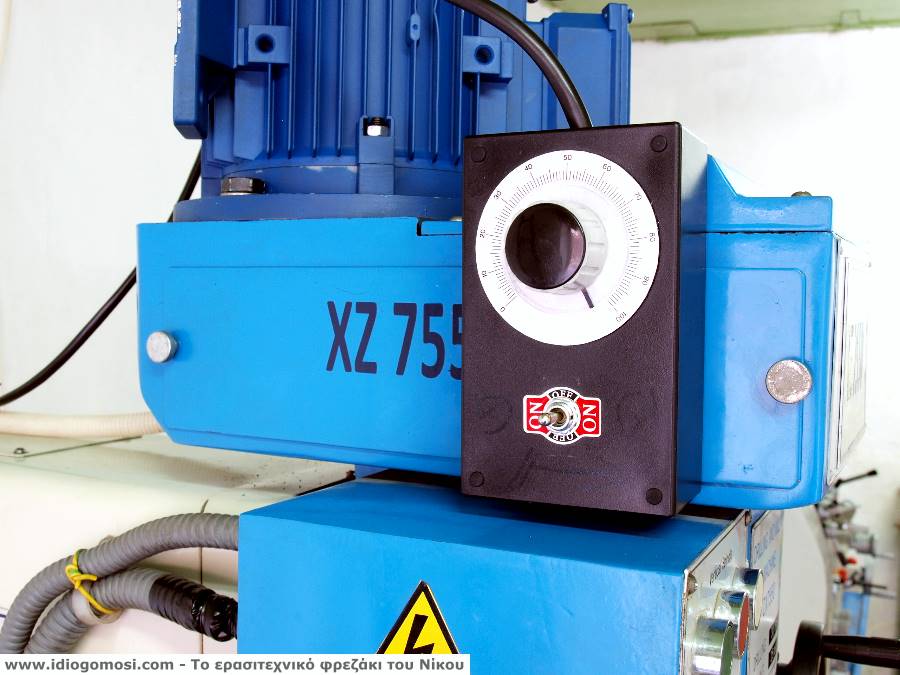

Εδώ βλέπουμε τον νέο πίνακα λειτουργίας του ερασιτεχνικού μηχανήματος, όπου με το απλό αυτό χειριστήριο και όπως τοποθετήθηκε στην πλέον ασφαλή θέση, εξυπηρετεί άριστα τον χειριστή του [click για μεγέθυνση]
Και τέλος βλέπουμε το ηλεκτρικό εξάρτημα όπου αφαιρέθηκε και το τιμολόγιο αγοράς...κυρίως για τις κακές γλώσσες... [click για μεγέθυνση - εάν οι φώτο καλύπτονται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]
ΣΧΕΤΙΚΑ VIDEO
ΤΡΟΠΟΠΟΙΗΣΗ ΦΛΑΤΖΑΣ ΜΟΤΕΡ ΓΙΑ ΤΟ ΕΡΑΣΙΤΕΧΝΙΚΟ ΦΡΕΖΑΚΙ
ΠΡΩΤΗ ΔΟΚΙΜΗ ΜΟΤΕΡ ΣΤΟ ΕΡΑΣΙΤΕΧΝΙΚΟ ΦΡΕΖΑΚΙ
ΔΕΥΤΕΡΗ ΔΟΚΙΜΗ ΜΟΤΕΡ ΣΤΟ ΕΡΑΣΙΤΕΧΝΙΚΟ ΦΡΕΖΑΚΙ
Θερμές ευχαριστίες σε όλους όσους βοήθησαν και επίσης σε όλους εκείνους όπου συνεχίζουν να βοηθούν!
