- ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΟΣ ΤΕΤΡΑΣΤΕΡΟΥ ΜΑΧΑΙΡΙΟΥ |
Αγαπητοί φίλοι, σε αυτό το τεχνικό άρθρο θα σας δείξουμε πως ακριβώς καταφέραμε να επιλύσουμε οριστικά το πρόβλημα του τετράστερου πρωτότυπου μαχαιριού χάραξης, όπου διαθέταμε για σχεδόν τρία ολόκληρα χρόνια και χωρίς βεβαίως να μπορούμε να το χρησιμοποιήσουμε σωστά!
Όταν πριν από περίπου δυόμιση χρόνια σας είχαμε παρουσιάσει για πρώτη φορά το ΑΣΤΕΡΟΕΙΔΕΣ ΚΛΕΙΣΙΜΟ 4 VS 6 VS 8 ΠΤΥΧΩΝ , σας είχαμε επισημάνει τον αυξημένο βαθμό δυσκολίας της αστεροειδούς χάραξης τεσσάρων πτυχών και του αντίστοιχου βαθμού ρελιάσματός της, όπου βεβαίως θα έφεραν οι συγκεκριμένοι κάλυκες και το σχετικό εγχείρημα!
Μετά από τόσο καιρό λοιπόν, καταφέραμε επιτέλους με μια καθαρά δική μας παρέμβαση να επιλύσουμε την πιθανή απροσεξία ή τις επιλεγμένες μηχανικές ανοχές του συγκεκριμένου μαχαιριού χάραξης, όπου μέχρι τώρα δεν μπορούσαμε να χρησιμοποιήσουμε σωστά και όπου σύμφωνα με τα όσα γνωρίζουμε...ουδέποτε κατάφερε να δει τον δρόμο της εμπορικής επιτυχίας!
ΣΧΕΤΙΚΕΣ ΦΩΤΟ
Το πρωτότυπο Ιταλικό μαχαίρι χάραξης είχε φτάσει στα χέρια μας εντός του 2011 για το απαραίτητο Beta Testing, όπως ενδεχομένως είχε σχεδιαστεί και παραχθεί από την εταιρεία Omv, για λογαριασμό της εταιρείας Gaep όπου και μας το απέστειλε για απαραίτητες δοκιμές μας [click για μεγέθυνση]

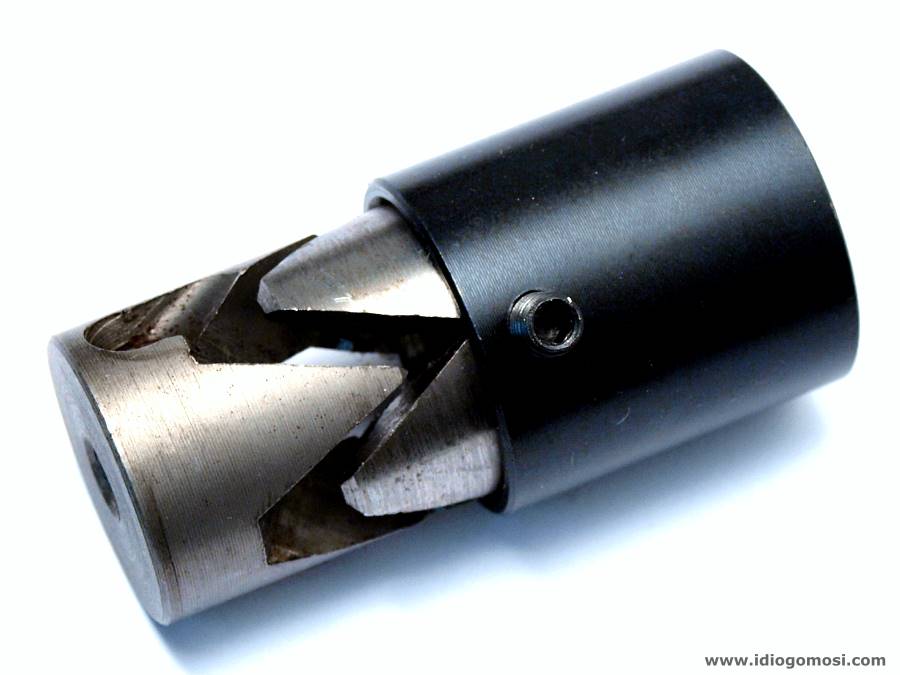

Η μονόπλευρη βίδα στήριξης του κελύφους, σε συνδυασμό με τις μηχανικές ανοχές της τάξεως των ~2.5/10 του χιλιοστού, ουδέποτε επέτρεψαν στο μαχαιράκι αυτό να περάσει το απαραίτητο Beta Testing και να βγει στην παραγωγή [click για μεγέθυνση]
Εδώ βλέπουμε την αποσυναρμολόγηση από το συγκεκριμένο μαχαιράκι χάραξης [click για μεγέθυνση]

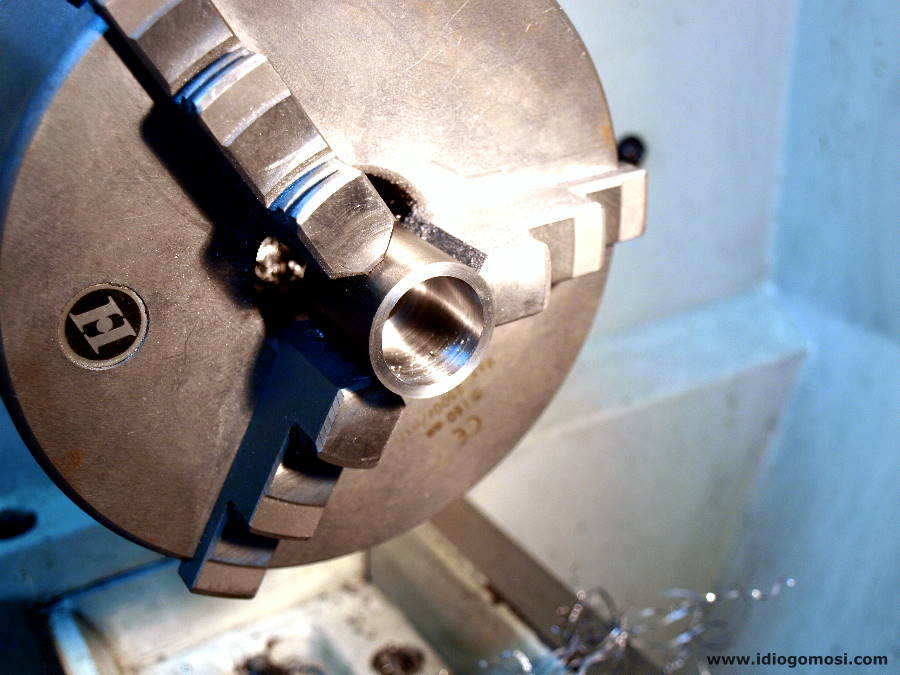

Και εδώ βλέπουμε το νέο κέλυφος ακριβείας, όπως εμείς το τορνάρουμε, ως δικό μας πρωτότυπο [click για μεγέθυνση]

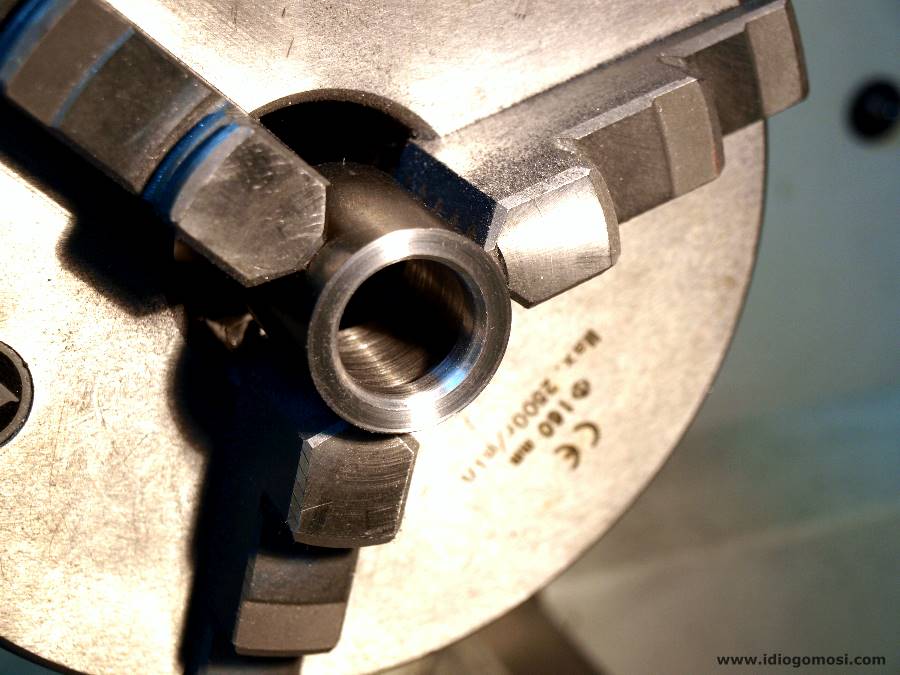

Μέχρι να ολοκληρώσουμε την απαραίτητη μηχανουργική επεξεργασία ακριβείας [click για μεγέθυνση]

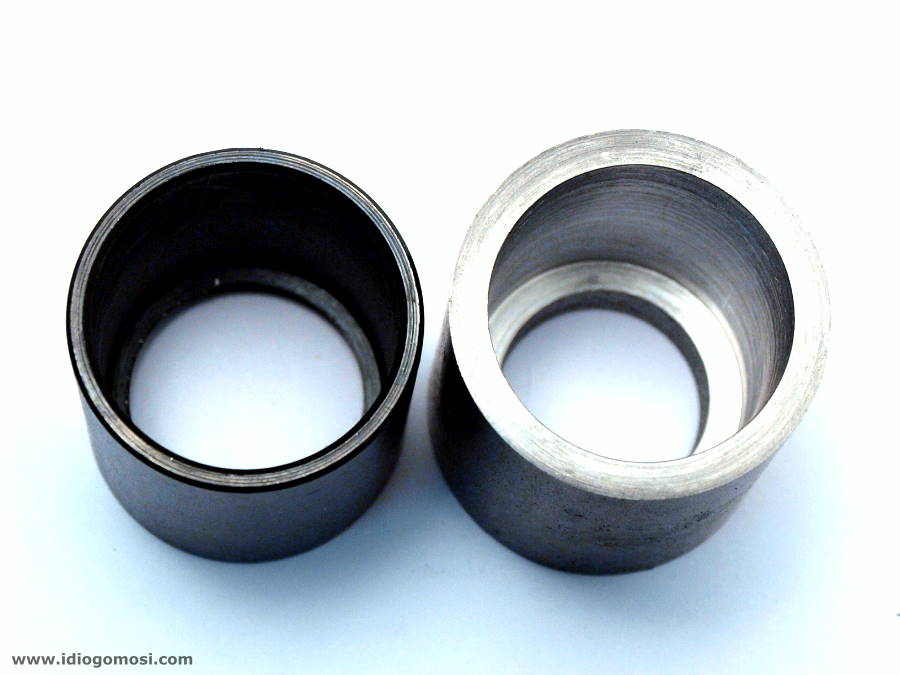

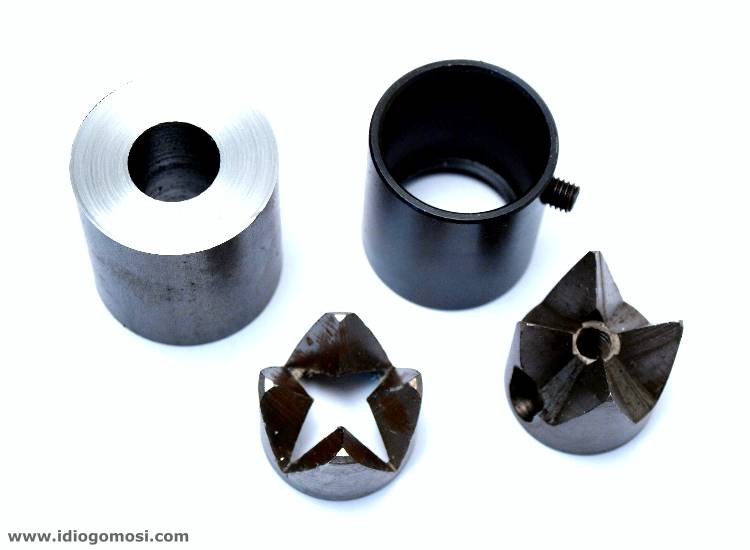

Τέλος, βλέπουμε το νέο κέλυφος, δίπλα στο αυθεντικό κέλυφος [click για μεγέθυνση]
Εδώ ξεκινάμε την συναρμολόγηση και με το απαραίτητο πρεσάρισμα ακριβειάς [click για μεγέθυνση]

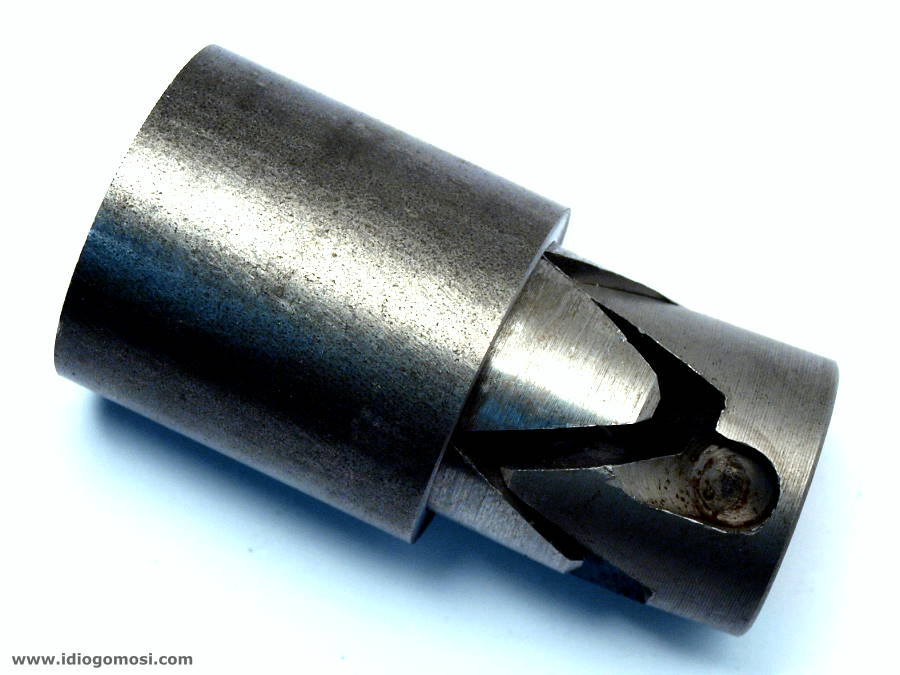

Ώστε να φτάσουμε στο νέο συναρμολογημένο πρωτότυπό μας [click για μεγέθυνση]

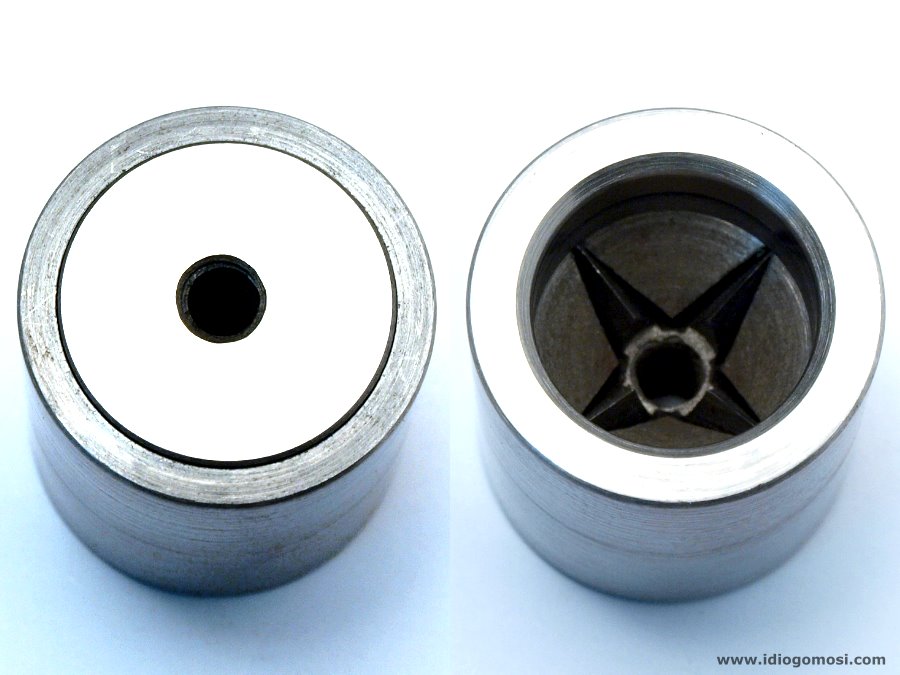

Και να δούμε τον οδηγό ακριβείας του και τις σχετικά μηδαμινές μηχανικές ανοχές του [click για μεγέθυνση]

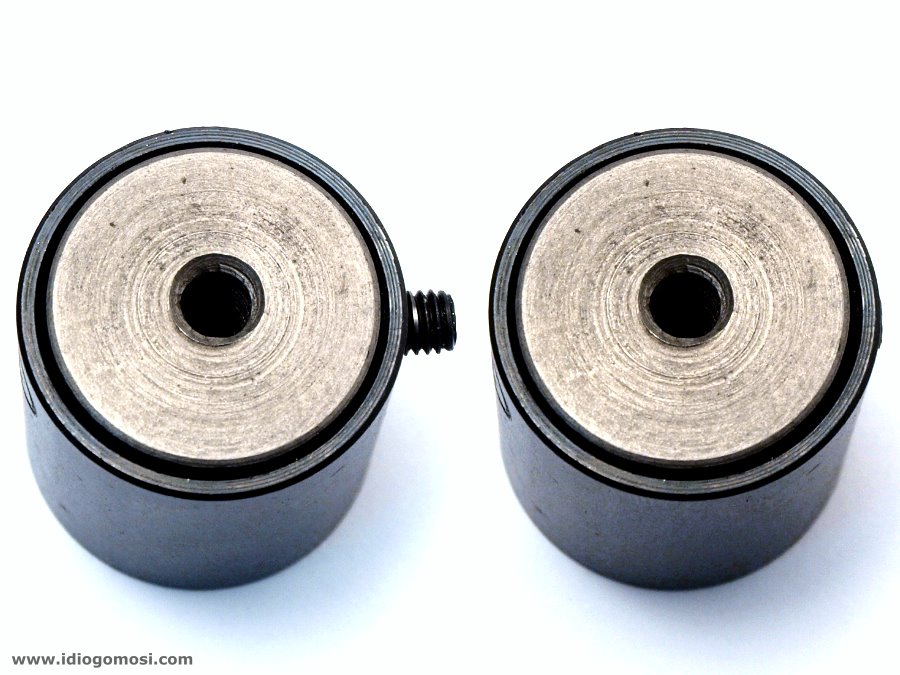

Τέλος, βλέπουμε την άμεση σύγκριση του παλαιού και του νέου μαχαιριού χάραξης, όπως εμείς το βελτιώσαμε, ώστε να εξαλείψουμε το πρόβλημα της παράκεντρης χάραξης και σχετικής στρέβλωσης του κάλυκά μας κατά την χάραξή του [click για μεγέθυνση]

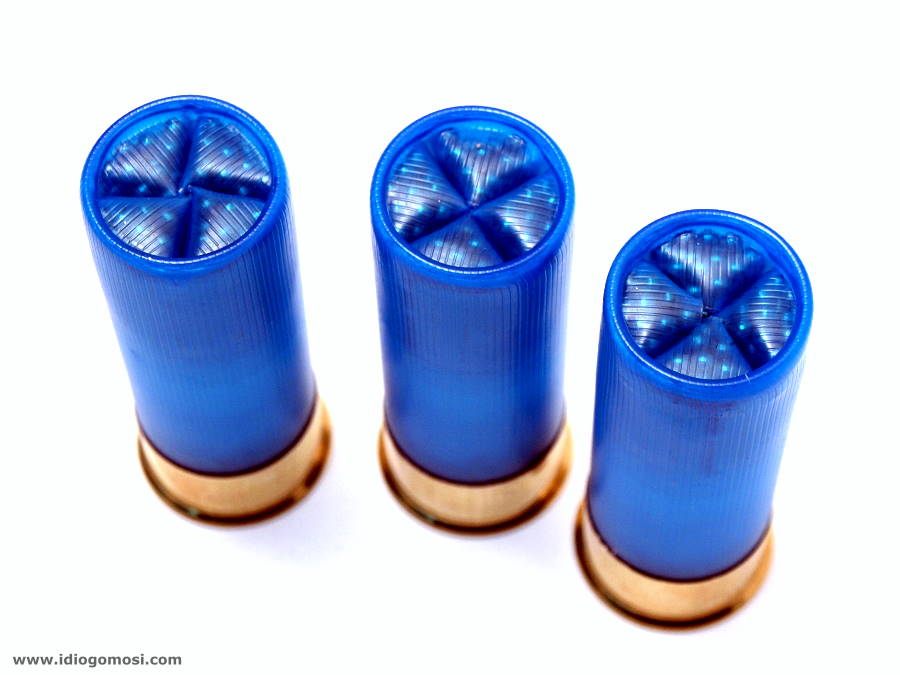

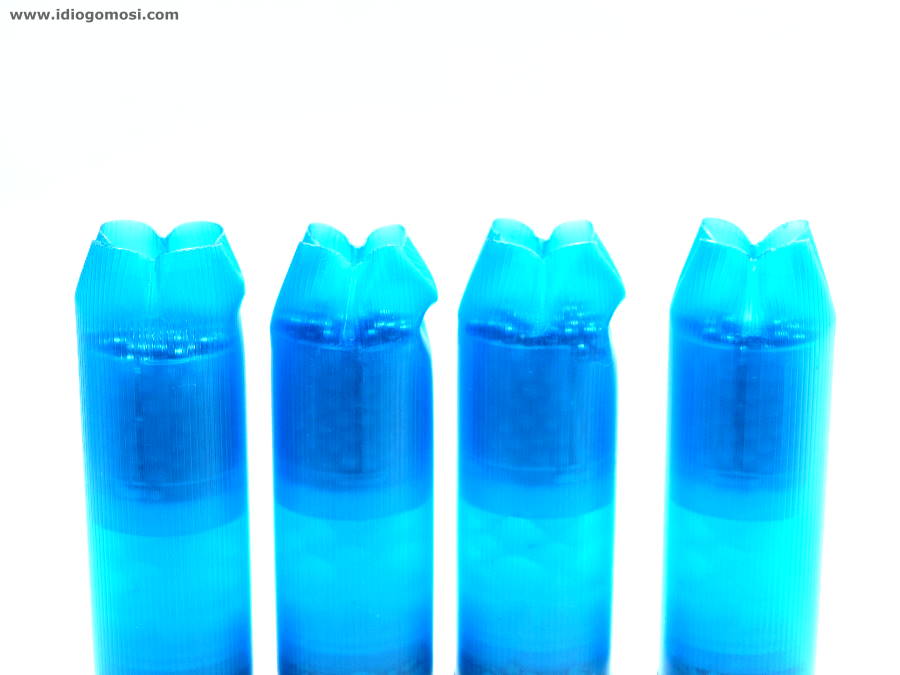

Με αποτέλεσμα να καταφέρουμε να κλείσουμε σωστά πλέον τους κάλυκές μας [click για μεγέθυνση]

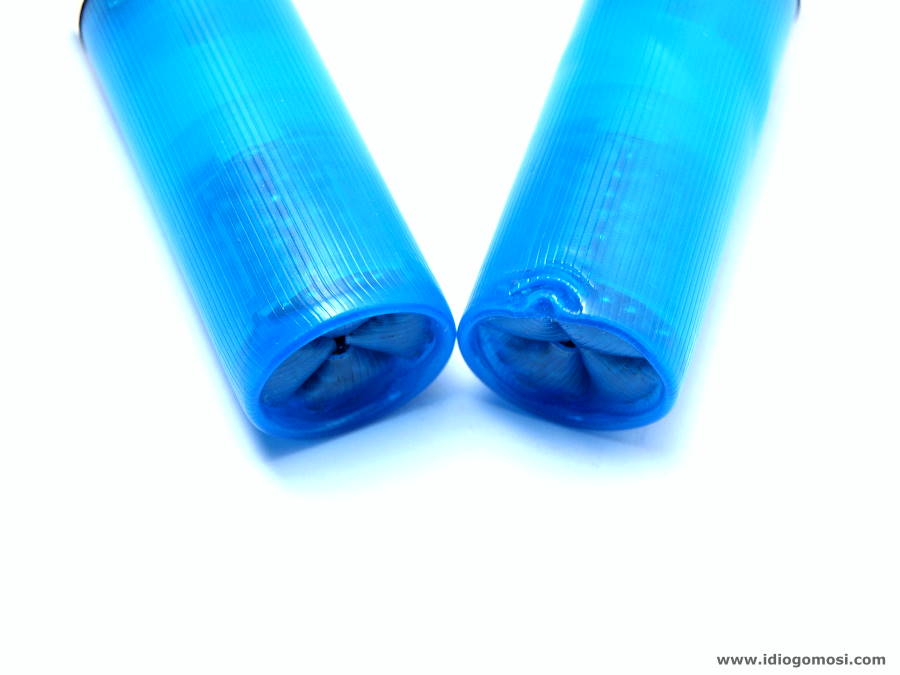

Ασχέτως εάν πιέζαμε λιγότερο ή περισσότερο την χάραξής μας, για την πλήρη εξάλειψη της κεντρικής οπής [click για μεγέθυνση]
