Δεδομένου ότι έφτασε δωρεάν στα χέρια μας η εν λόγο βάση, επιθυμούμε να σας την παρουσιάσουμε ακριβώς όπως την παραλάβαμε, με την προϋπόθεση βεβαία ότι προσθέσαμε τα δικά μας τετρασταδιακά αξεσουάρ, το δικό μας λογότυπο ID4S Prototype και φυσικά αναγκαστήκαμε να την συναρμολογήσουμε εμείς!
Το κωδικό όνομα ID4S Prototype, είναι η αναμφισβήτητη βελτίωση του κωδικού ονόματος ID3S Prototype, όπου σας είχαμε παρουσιάσει προς τα τέλη του 2013 και όπου επίσης είχαμε αρχικά σχεδιάσει εμείς ως Idiogomosi!
Το ID4S Prototype είναι ένα δικό μας βασικό σχέδιο και αποτελείται από τα γνωστά υλικά που κοσμούσαν και το project ID3S Prototype, όπως είναι το ατσάλι, ο μπρούτζος και το αλουμίνιο, μαζί με τα ενσωματωμένα ρουλεμάν! Οι σχετικές διαστάσεις της βάσης είναι περί τα 100x75x21 χιλιοστά για το επάνω μέρος και περί τα 100x75x12 χιλιοστά για το κάτω μέρος!
Ο σχεδιασμός του άξονα επιτρέπει την συμβατότητα με τα Ιταλικά στροφεία ρελιάσματος της εταιρείας Cortini, όπου και τηρούν τις στάνταρ προδιαγραφές από τις σχετικές υποδοχές-πατούρες και παράλληλα φέρουν διαστάσεις διαμέτρου με τους οδηγούς τους, όχι άνω των 32 συνολικών χιλιοστών!
Όσο αναφορά τον σχεδιασμό της βάσης και την συμβατότητά της με το κυνηγετικό διαμέτρημα Cal.12, ο σχεδιασμός της και η φιλοσοφία της, μας επιτρέπουν να ξεκινήσουμε από την απλή χάραξη και να φτάσουμε στο πολυσταδιακό κλείσιμο...χωρίς φυσικά να παραβλέπουμε το απαραίτητο ρέλιασμα! Το τυπικό πολυσταδιακό κλείσιμο, είναι το εξής: μισή χάραξη με απλό μαχαιράκι - κωνική χάραξη - τρίτο σταδίο που δεν μαγκώνει τους κάλυκες - ρέλιασμα με το στροφείο I2S [χρησιμοποιώντας κάλυκες από 65 έως και 89 χιλιοστά ολικού ύψους]!
Η σχεδιαστική φιλοσοφία του ID4S Prototype, έχει τα ακόλουθα τεχνικά χαρακτηριστικά, ώστε να μπορέσει να διαθέτει την στοιχειώδη συμβατότητα με τα πρωτότυπα αξεσουάρ Idiogomosi:
- Η κεντρική βίδα επιτρέπει την απόλυτη ρύθμιση και το απόλυτο κεντράρισμα της βάσης
- Προσπαθούμε να ρυθμίσουμε το ύψος ρελιάσματος με έναν άδειο κάλυκα
- Δοκιμάζουμε και ρυθμίζουμε την μισή χάραξη επίσης με άδειο κάλυκα
- Δοκιμάζουμε και ρυθμίζουμε την κωνική χάραξη χρησιμοποιώντας τον ίδιο άδειο κάλυκα
- Δοκιμάζουμε και ρυθμίζουμε το Τρίτο Στάδιο που δεν μαγκώνει τους κάλυκες
- Επαναρυθμίζουμε το απόλυτο ύψος ρελιάσματος με νέο άδειο κάλυκα
- Επαναρυθμίζουμε όλα τα στάδια
- Συνεχίζουμε για όσες φορές χρειαστεί και έπειτα περνάμε σε κανονικούς γεμάτους κάλυκες
Σημείωση Ν.1: Εφόσον επιθυμούμε να χρησιμοποιήσουμε κάλυκες Magnum/Super Magnum, θα πρέπει να εξετάσουμε εάν μας δίδεται αυτή η δυνατότητα από το δράπανό και την σχετική διαδρομή του άξονά του!
Σημείωση Ν.2: Υπάρχει η θεωρητική μηχανική συμβατότητα με το τρίτο στάδιο που μαγκώνει τους κάλυκες εντός του προφίλ του, αλλά δεν συνιστάτε η χρήση του, λόγο της τρομερά μεγάλης μηχανικής καταπόνησης που φέρει στην βάση!!!
Σημείωση Ν.3: Εφόσον ρυθμιστεί σωστά η βάση, για να μπορέσουμε να περάσουμε από τους κάλυκες 12/70 στους κάλυκες 12/67, αρκεί να ρυθμίσουμε την βίδα του στοπ κ.ο.κ.
ΣΧΕΤΙΚΕΣ ΦΩΤΟ

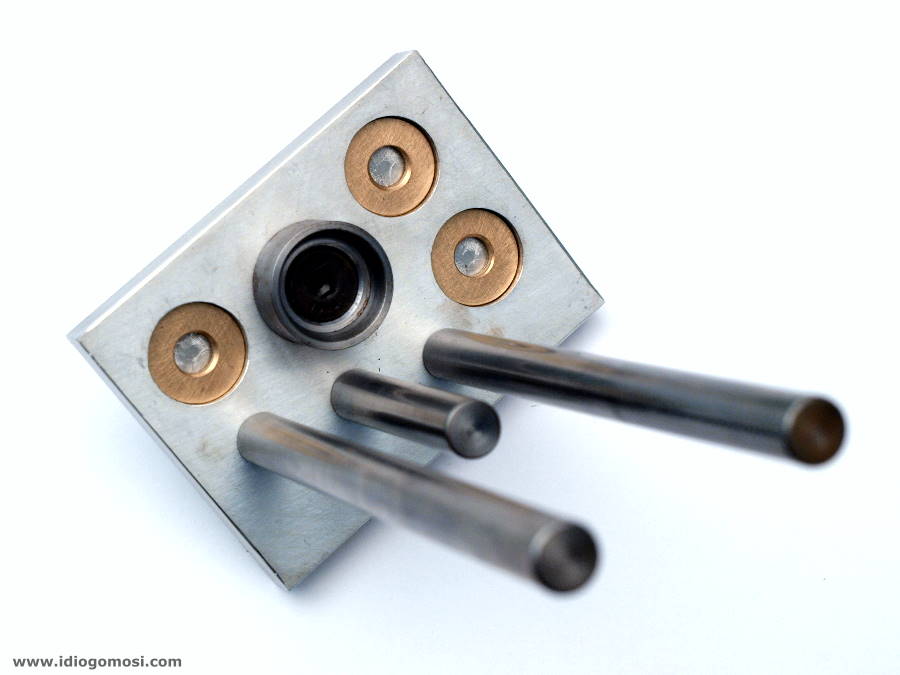

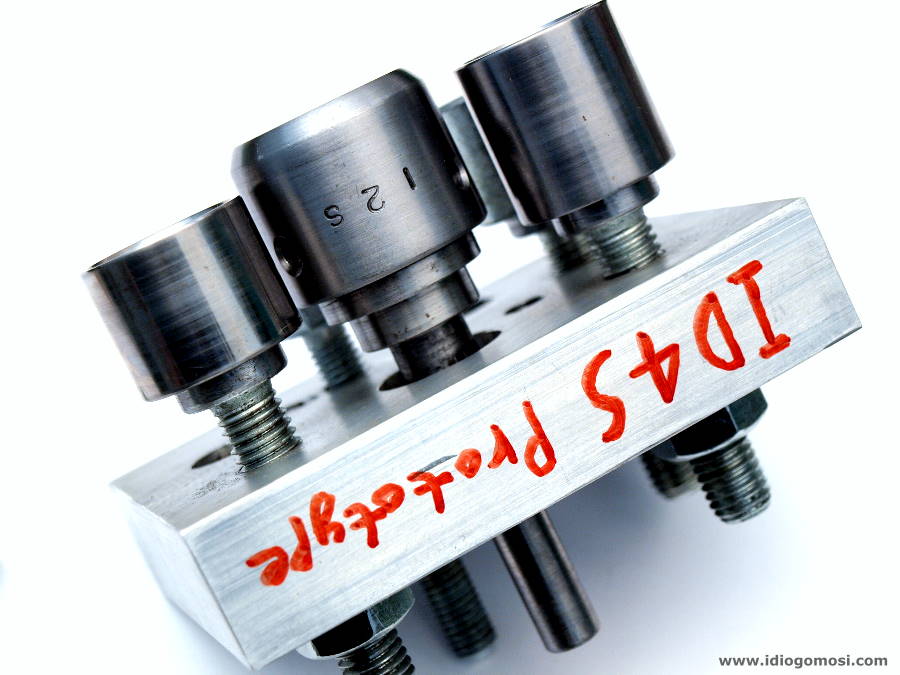

Το κάτω μέρος της βάσης ID4S Prototype μας φανερώνει αμέσως την τετρασταδιακή σχεδίασή της [click για μεγέθυνση]

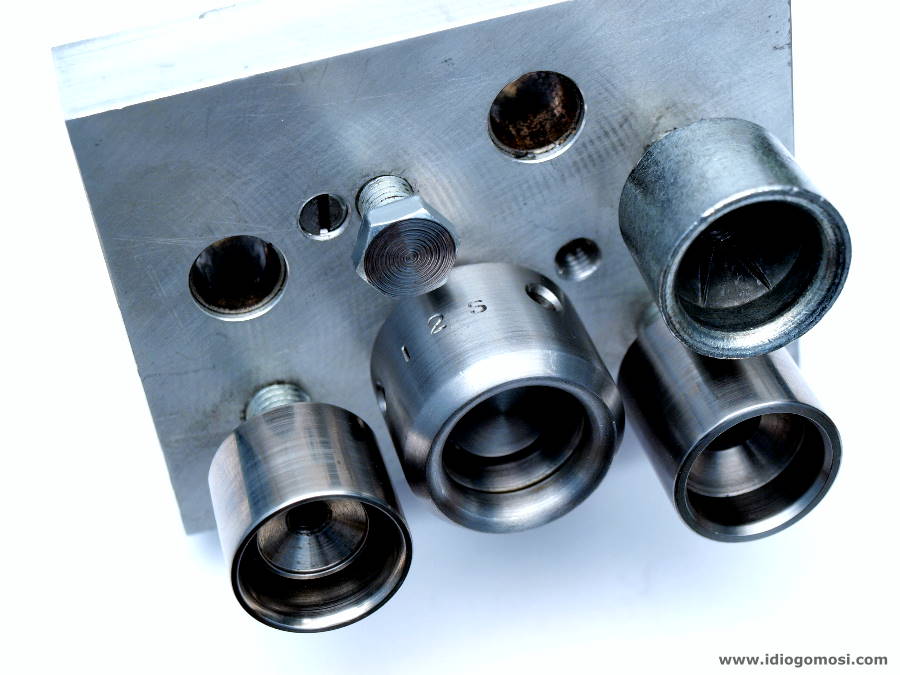

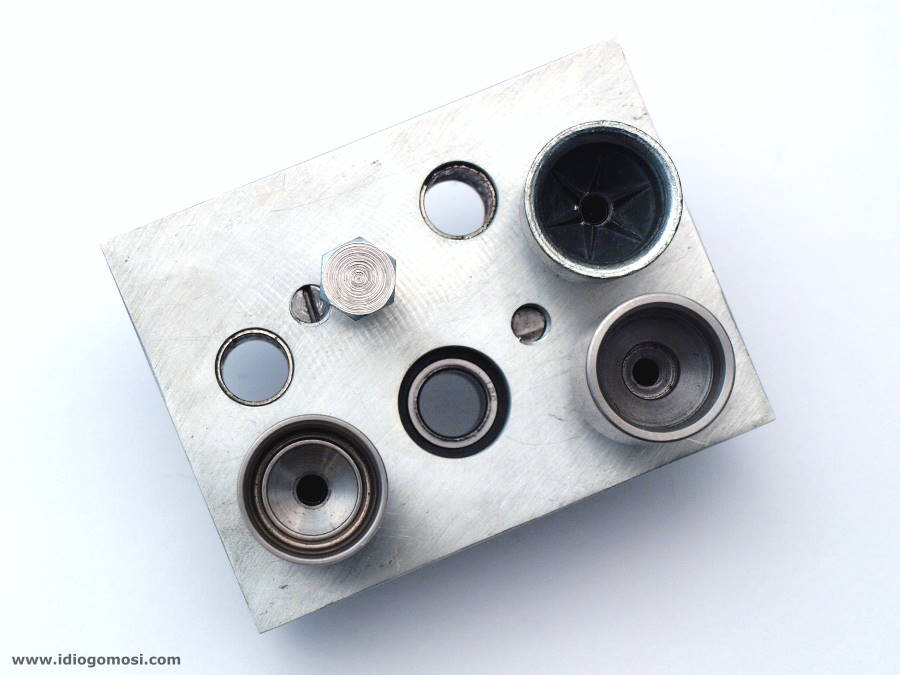

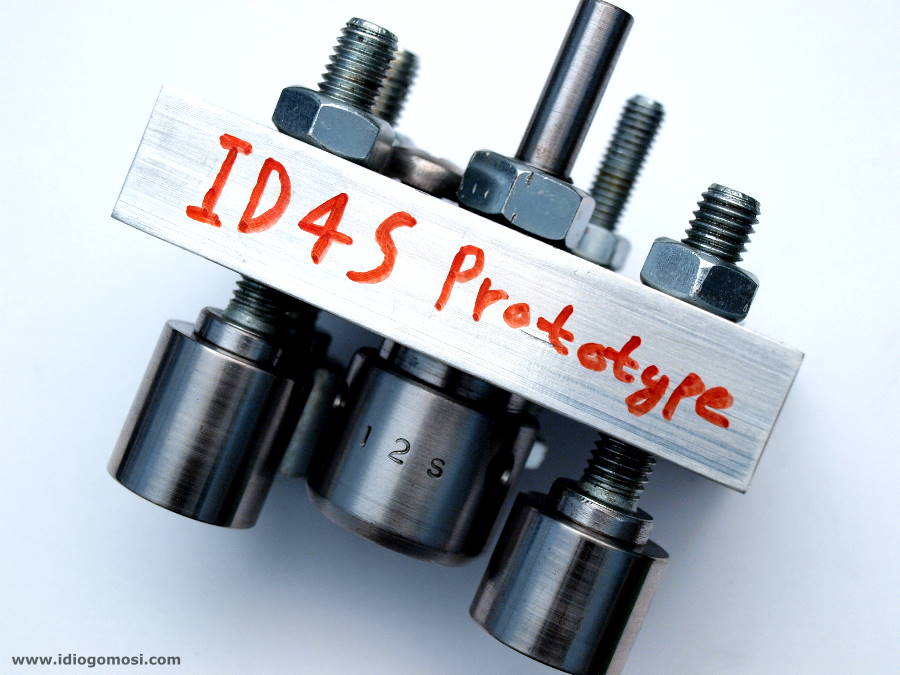

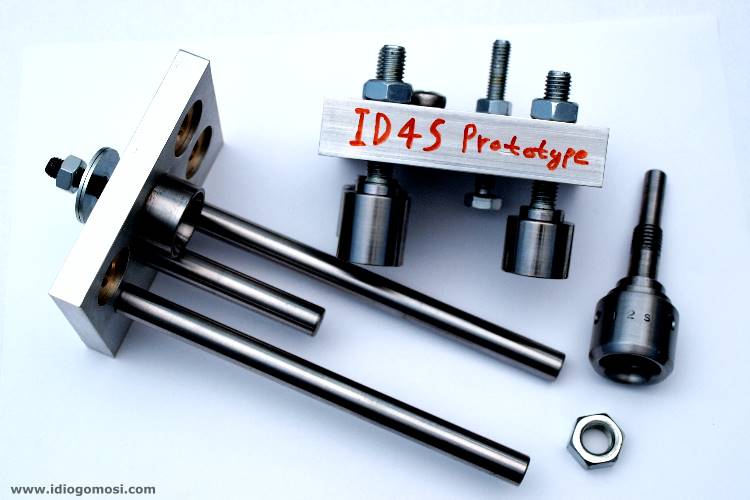

Το επάνω μέρος της βάσης ID4S Prototype, όπως φαίνεται από την επάνω και από την κάτω πλευρά του, μαζί με τα σχετικά και απαραίτητα αξεσουάρ [click για μεγέθυνση]

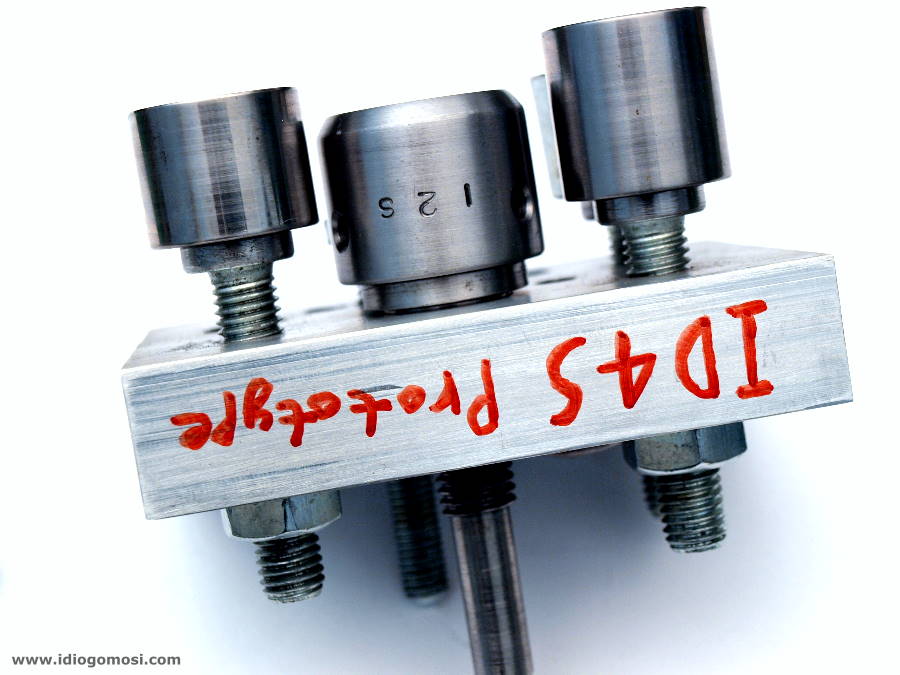

Ο άξονας της βάσης ID4S Prototype με το στροφείο ρελιάσματος I2S [click για μεγέθυνση]

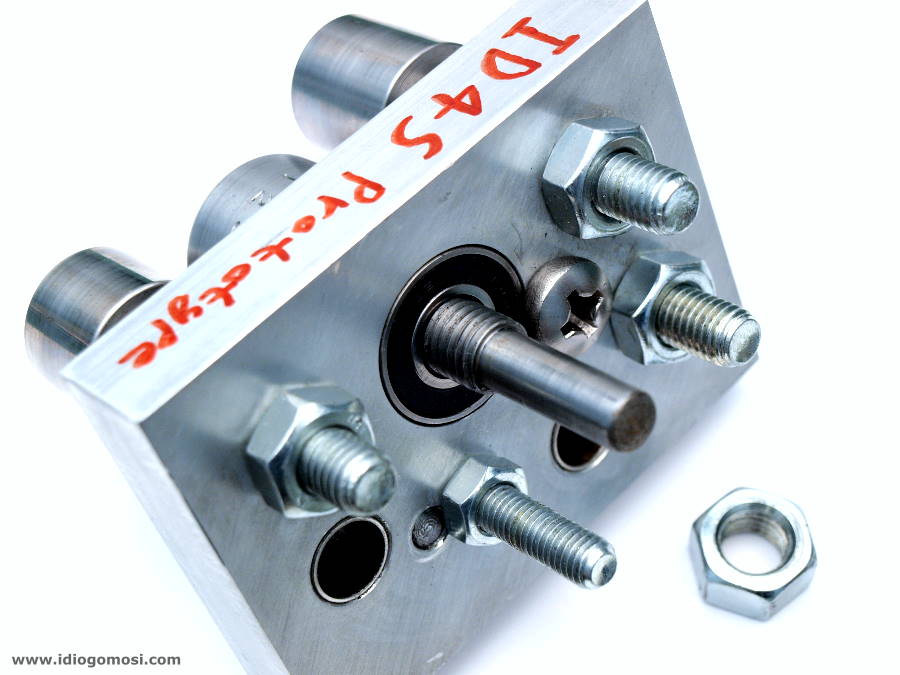

Η εφαρμογής του άξονα της βάσης ID4S Prototype [click για μεγέθυνση]

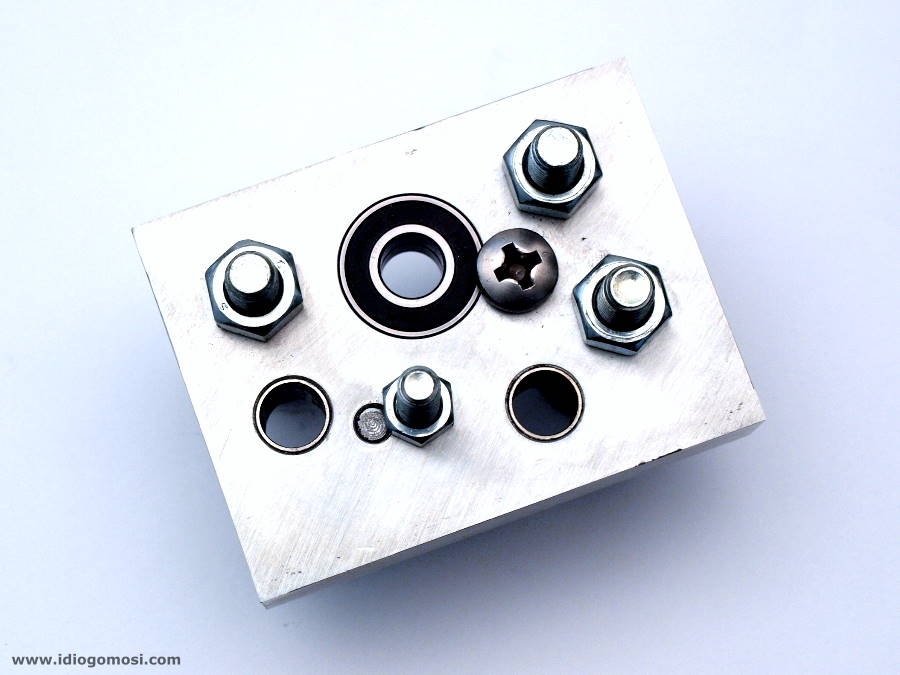

Η βάση ID4S Prototype με τον άξονα σωστά εφαρμοσμένο [click για μεγέθυνση]

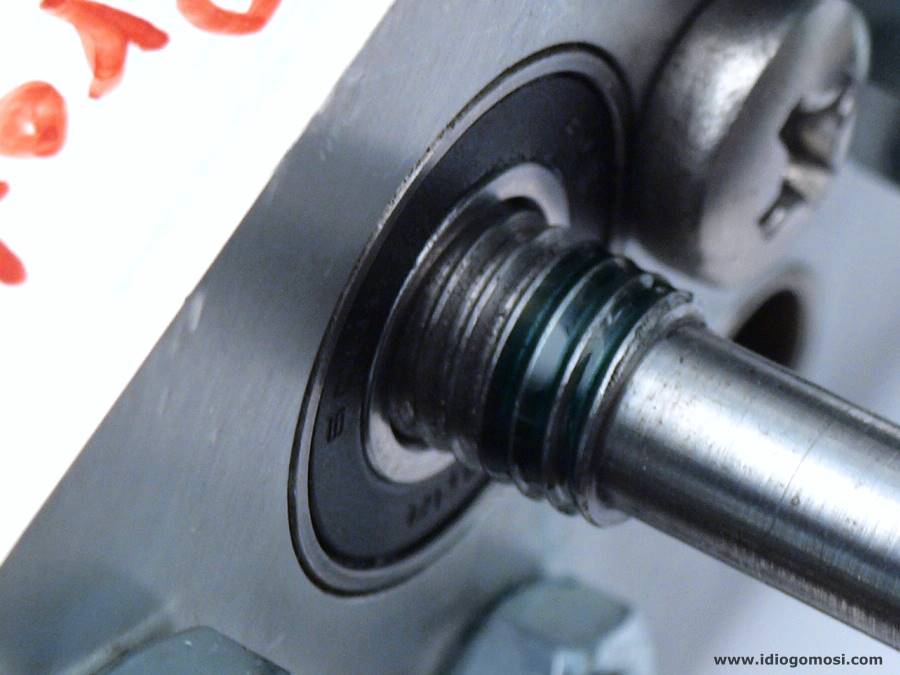

Η κόλλα σπειρώματος για το παξιμάδι που συγκρατεί τον άξονα ρελιάσματος της βάσης ID4S Prototype [click για μεγέθυνση]

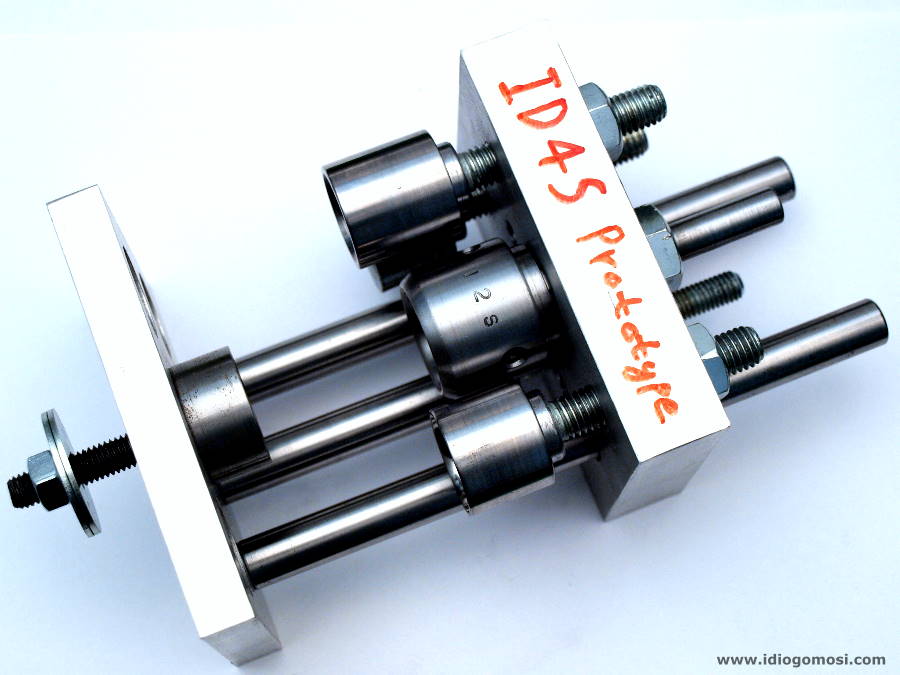

Τώρα η βάση ID4S Prototype είναι 100% σωστά συναρμολογημένη από τα χέρια μας [click για μεγέθυνση]
Και τέλος θα πρέπει να περιμένουμε τουλάχιστον 24 ώρες...ώστε να μπορέσει να στεγνώσει πλήρως η κόλλα σπειρώματος που τοποθετήσαμε στον άξονά της, για να μπορέσουμε να προβούμε στις πρώτες δοκιμές της βάσης ID4S Prototype που συναρμολογήσαμε [click για μεγέθυνση]
Σας ευχαριστούμε θερμά για το παρόν δώρο!
