- ΚΑΜΠΥΛΕΣ ΚΑΥΣΗΣ

Η καμπύλη καύσης, δεν είναι απλά μία δισδιάστατη γραφική παράσταση επάνω στο χαρτί ή στην οθόνη του υπολογιστή μας, αλλά για όσους γνωρίζουν να την διαβάσουν και να την αποκωδικοποιήσουν σωστά, είναι αναμφισβήτητα ένα πάρα πολύ χρήσιμο εργαλείο!





Η καμπύλη καύσης μας δίνει τα πραγματικά στοιχεία της κάθε δοκιμαστικής βολής μας και μας επιτρέπει να κατανοήσουμε με ποιόν ακριβώς τρόπο, μεταφέρθηκε το παραγόμενο έργο και η δύναμη του setup μας, στην γόμωση...που ταξίδεψε προς τον στόχο! Μέσω της δισδιάστατης γραφικής της παράστασης και διαθέτοντας στα χέρια μας τα δεδομένα της βολής, μπορούμε να κάνουμε την ουσιαστική διαφορά και να ελέγξουμε την σταθερότητα από την κάθε μας βολή, όπως παράλληλα και τους βαθμούς σταθερότητάς από περισσότερες βολές!

Διαθέτοντας λοιπόν τα ακόλουθα στοιχεία, από το μηχανογραφημένο δελτίο της σχετικής δοκιμής, μαζί με την δισδιάστατη καμπύλη καύσης, θα είμαστε σε θέση να έχουμε την πλήρη εικόνα του setup μας:

  • PMax ~ μέγιστη μετρήσιμη πίεση στα 3cm εντός και από την αρχή της θαλάμης
  • V1 ~ αρχική ταχύτητα στομίου ή απο το 1 έως και τα 2.5 μετρά από το στόμιο της κάννης
  • V2 ~ παραμένουσα ταχύτητα στα 10 ή στα 20 μετρά από το στόμιο της κάννης
  • TC ~ χρόνος κάννης που είναι σχεδόν πάντα από 2500 έως 3500 εκατομμυριοστών του δευτερόλεπτου
  • Int ~ ολοκλήρωμα γραφικής παράστασης των πιέσεων που δείχνει το συνολικό έργο που έχει παραχθεί
  • Rt ~ καθυστέρηση ανάφλεξης της πυρίτιδας

Τι είναι όμως αυτό που κάνει την καμπύλη καύσης, ενώς ασφαλούς setup, να ξεχωρίζει τόσο πολύ από τα απόλυτα νούμερα και τι ακριβώς μας δείχνει, μια απλή δισδιάστατη γραφική παράσταση;

Μα φυσικά το σπουδαιότερο πράγμα, όπου δεν είναι τίποτε άλλο...από τον γνωστό σε όλους μας παράγοντα, που ορίζεται με τον χαρακτηρισμό σταθερότητα και αποτελείται από την σχετική και από την απόλυτη σταθερότητα ενός setup!

Πότε όμως ένα ασφαλές setup, ως προς τις μέγιστες πιέσεις, θα μπορούσε να χαρακτηριστεί και ως σταθερό;

Μα φυσικά όταν και στις 3 ή και στις 5 δοκιμαστικές βολές, οι διάφορες καμπύλες καύσης...όχι μόνον θα συμπίπτουν μεταξύ τους, αλλά και θα ορίζουν μια δισδιάστατα αποτυπωμένη γραφική παράσταση, όπου θα μπορεί να χαρακτηριστεί κάλλιστα άρτια!

Επίσης ένας άλλος σημαντικός παράγοντας που μας αποκαλύπτει η καμπύλη καύσης, είναι το πως ακριβώς αναπτύσσεται η προανάφλεξη και πως συμπεριφέρεται η κυρίως έκρηξη, διότι η προανάφλεξη δημιουργείται από το καψύλλιο, ενώ η κυρίως έκρηξη από την καύση της πυρίτιδας.



Εάν λοιπόν εξετάσουμε το παρακάτω setup για δυσμενείς καιρικές συνθήκες, βασισμένο στην διβασική πυρίτιδα S4n και στην απόλυτα άρτια συναρμολόγηση, όπου του επιτρέπει να επιτυγχάνει σχετικά χαμηλές διακυμάνσεις...θα διαπιστώσουμε ότι ενδεχομένως οι καμπύλες καύσης να βρίσκονται κοντά ή και να έχουν κάποιες σχετικά μικρές αποκλίσεις μεταξύ τους:

S4/N - 12/70[69.00]-CX2000 - 1.48x32gr/N.8 - * - 58.00mm
- PMax 687 bar - V0 408 m/s - V2.5 387 m/s - TC 2716 usec
- PMax 698 bar - V0 411 m/s - V2.5 391 m/s - TC 2717 usec
- PMax 712 bar - V0 414 m/s - V2.5 393 m/s - TC 2690 usec
- PMax 714 bar - V0 409 m/s - V2.5 385 m/s - TC 2706 usec
- PMax 728 bar - V0 411 m/s - V2.5 391 m/s - TC 2683 usec

Όμως, παρόλα αυτά, δεν θα είμαστε ποτέ σε θέση να το αντιληφθούμε άμεσα, εφόσον δεν θα διαθέτουμε το σχετικό γράφημα, αφού με την πρώτη ματιά...θα μας δώσει την απόλυτη μαθηματική ακρίβεια, ότι το setup μας είναι απόλυτα σταθερό!

Ορίστε λοιπόν και η άκρως χειροπιαστή επιβεβαίωση, ενός απόλυτα σταθερού setup, με τις καμπύλες καύσης του να συμπίπτουν σχεδόν απόλυτα μεταξύ τους [click για μεγέθυνση]





Εάν τώρα εξετάσουμε το ακόλουθο setup με παραδοσιακά υλικά, όπου βασίζεται στην διβασική πυρίτιδα Nike και έχει ως βασικό στόχο τις χαμηλές πιέσεις...θα διαπιστώσουμε ότι έχει επίσης χαμηλές διακυμάνσεις, αλλά και σχετικά μεγάλους χρόνους TC:

ΝΙΚΕ - Χάρτινος 12/67[67.00]-615 - 1.55x34gr/N.8 - [*] - O - 63.00mm
*: Χαρτάκι πυρίτιδας + Μάλλινη 13mm + Χάρτινο βύσμα 4mm + Φελλός 8mm
- PMax 520 bar - V0 354 m/s - V2.5 332 m/s - TC 3490 usec
- PMax 522 bar - V0 356 m/s - V2.5 335 m/s - TC 3414 usec
- PMax 525 bar - V0 357 m/s - V2.5 334 m/s - TC 3460 usec
- PMax 569 bar - V0 360 m/s - V2.5 339 m/s - TC 3400 usec
- PMax 574 bar - V0 361 m/s - V2.5 342 m/s - TC 3369 usec

Στην προκειμένη περίπτωση, εφόσον δεν διαθέτουμε το γράφημα από τις καμπύλες καύσης, απλά δεν θα είμαστε ποτέ σε θέση να αντιληφθούμε και να ανακαλύψουμε πόσο ασταθές setup δημιουργήσαμε, συναρμολογήσαμε και ρελιάσαμε!

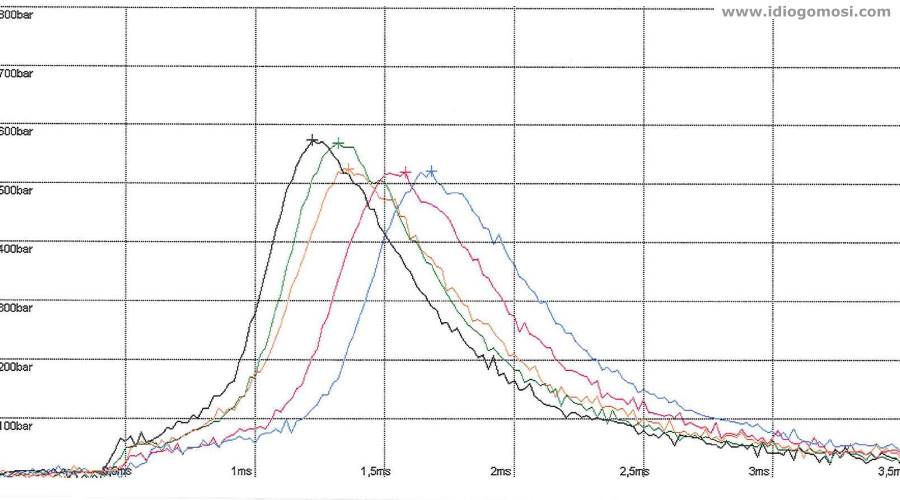

Ορίστε η επίσης χειροπιαστή επιβεβαίωση, όπου μας αποκαλύπτει την αστάθεια του συγκεκριμένου setup [click για μεγέθυνση]





Και για να ολοκληρώσουμε τις διάφορες εκδοχές, από τα σχετικά γραφήματα με τις καμπύλες καύσης, ώστε να έχουμε μια πλήρη εικόνα, θα αρκούσε να ρίξουμε μια πολύ γρήγορη ματιά στο ακόλουθο setup, παραλείποντας σε πρώτη φάση...την ανάλυση των δεδομένων του:

A1 - 12/70[68.50]-686 - 1.60x32gr/N.8 - Biorientabile - * - 57.50mm
- PMax 382 bar - V0 374 m/s - V2.5 359 m/s - TC 3495 usec
- PMax 436 bar - V0 380 m/s - V2.5 366 m/s - TC 3301 usec
- PMax 450 bar - V0 391 m/s - V2.5 373 m/s - TC 3172 usec
- PMax 455 bar - V0 383 m/s - V2.5 366 m/s - TC 3223 usec
- PMax 475 bar - V0 394 m/s - V2.5 375 m/s - TC 3172 usec

Εδώ λοιπόν το γράφημα μας δείχνει καθαρά, ότι οι καμπύλες καύσης, δεν είναι σωστές και άρα το setup μας δεν θα έχει την απαιτούμενη δύναμη, παρόλο το σχετικά υποτιθέμενο...αρκετά μεγάλο παραγόμενο έργο [click για μεγέθυνση]





Τέλος εφόσον χρειαστεί να εξετάσουμε και την χρονοκαθυστέρηση προανάφλεξης, τότε δεν μας μένει από το να δούμε και να εξετάσουμε το πρώτο peak αναπτυσσόμενης πίεσης, στα πρώτα millisecond του γραφήματος και έπειτα να βγάλουμε τα όποια σχετικά συμπεράσματά μας [click για μεγέθυνση]
