- IDIOGOMOSI ID3S PROTOTYPE

Σε αυτό το άρθρο, θα σας παρουσιάσουμε το 100% Ελληνικό πρωτότυπο IDIOGOMOSI DRILL 3 STATION, όπου μας επέτρεψε να μετατρέψουμε το δικό μας δράπανο πάγκου...σε μια απλή και γρήγορη μηχανή ρελιάσματος, μέσω της χάραξης, του τρίτου σταδίου και του σχετικού ρελιάσματος όπου είναι σε θέση να μας προσφέρει!





Όταν η Ιταλική εταιρεία Omv, είχε την φαεινή ιδέα να εφεύρει και να παρουσιάσει για εμπορικούς σκοπούς την βάση με το κωδικό όνομα Smart, αρκετοί εξεπλάγησαν και παράλληλα δεν πίστευαν ότι κάποιος θα μπορούσε να έχει εφεύρει κάτι το τόσο απλό και λειτουργικό!

Κατά την ταπεινή μας γνώμη, τώρα οι ίδιοι κύριοι θα πρέπει απλά να αναθεωρήσουν ακριβώς εκείνες τις απόψεις τους και να επανεξετάσουν ορισμένα μηχανικά, μηχανουργικά και σχεδιαστικά θέματα, ως προς την σωστή διαρύθμιση των υλικών και την βελτιστοποιημένη διαβάθμιση των σχεδιαστικών λύσεων...όπου θα μπορούσαν να είχαν γίνει επί τούτου και φυσικά ευθύς εξαρχής!

Εμείς λοιπόν σήμερα, είμαστε στην πλέον ευχάριστη θέση να σας παρουσιάσουμε το σκουριασμένο πρωτότυπό μας, όπου καταφέραμε να σχεδιάσουμε και να αποκτήσουμε δωρεάν, από απλά υλικά όπως το ατσάλι, το μπρούτζο και το αλουμίνιο, μαζί με τα ενσωματωμένα ρουλεμάν...σε σύνολο διαστάσεων της τάξεως των 95x60x20 χιλιοστών για το επάνω μέρος και 95x60x10 χιλιοστών για το κάτω μέρος!

Ο άξονας εδράζεται επάνω σε δύο διαφορετικά ρουλεμάν με κωδικό 6301 και μπορεί να δεχθεί τα Ιταλικά στροφεία ρελιάσματος της εταιρείας Cortini, όπου και τηρούν τις στάνταρ προδιαγραφές από τις σχετικές υποδοχές-πατούρες και παράλληλε φέρουν διαστάσεις διαμέτρου με τους οδηγούς τους όχι άνω των 32 συνολικών χιλιοστών!

Η δική μας βάση, είναι συμβατή μόνον με κάλυκες Cal.12, αλλά μπορεί να δεχθεί και να μας επιτρέψει την χάραξη, το πάτημα και το ρέλιασμα από τους χαμηλότερους κάλυκες των 65 χιλιοστών ύψους...μέχρι και τους κάλυκες Super Magnum των 89 χιλιοστών ολικού ύψους!



Η σχεδιαστική φιλοσοφία της δικής μας βάσης, έχει τα ακόλουθα χαρακτηριστικά, ώστε να μπορέσει να τοποθετηθεί και να δεχθεί τα επίσης δικά μας πρωτότυπα αξεσουάρ:

  • Η κεντρική βίδα επιτρέπει την απόλυτη ρύθμιση και το απόλυτο κεντράρισμα της βάσης
  • Προσπαθούμε να ρυθμίσουμε το ύψος ρελιάσματος με έναν άδειο κάλυκα
  • Δοκιμάζουμε και ρυθμίζουμε την χάραξη επίσης με άδειο κάλυκα
  • Δοκιμάζουμε να ρυθμίσουμε το Τρίτο Στάδιο ή την κωνική χάραξη
  • Επαναρυθμίζουμε το απόλυτο ύψος ρελιάσματος με νέο άδειο κάλυκα
  • Επαναρυθμίζουμε όλα τα στάδια
  • Συνεχίζουμε για όσες φορές χρειαστεί και έπειτα περνάμε σε κανονικούς γεμάτους κάλυκες
  • Αρχίζουμε την σωστή χάραξη και το σωστό πάτημα και το σωστό ρέλιασμα

Σημείωση Ν.1: Εφόσον επιθυμούμε να χρησιμοποιήσουμε κάλυκες Magnum/Super Magnum, θα πρέπει να εξετάσουμε εάν μας δίδεται αυτή η δυνατότητα από το δράπανο και την σχετική διαδρομή του άξονά του!

Σημείωση Ν.2: Αφήσαμε επίτηδες την βάση να σκουριάσει, ώστε να μπορούμε να εξετάσουμε τις σχετικές της μηχανικές αντοχές στην οξείδωση και στο πως αυτή θα μπορούσε να επιδράσει ή να επιδράσει στην λειτουργία της!



ΣΧΕΤΙΚΕΣ ΦΩΤΟ

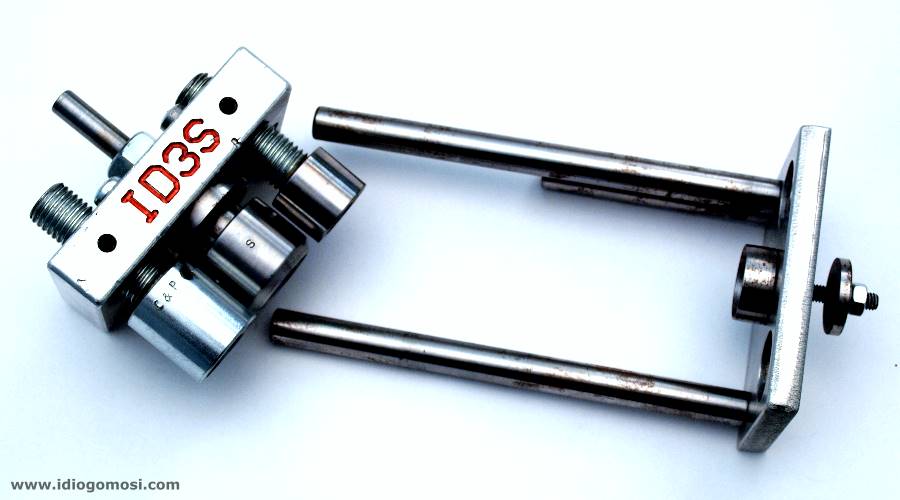

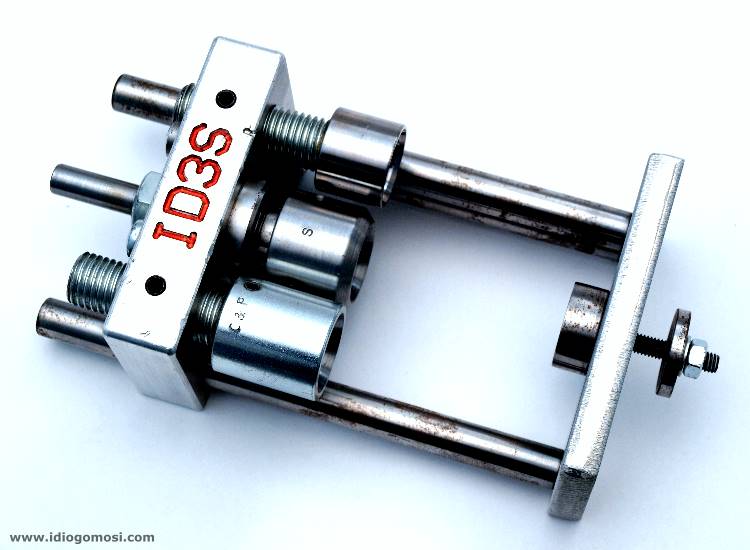

Η βάση IDIOGOMOSI - ID3S διαχωρισμένη σε επάνω και σε κάτω μέρος [click για μεγέθυνση]

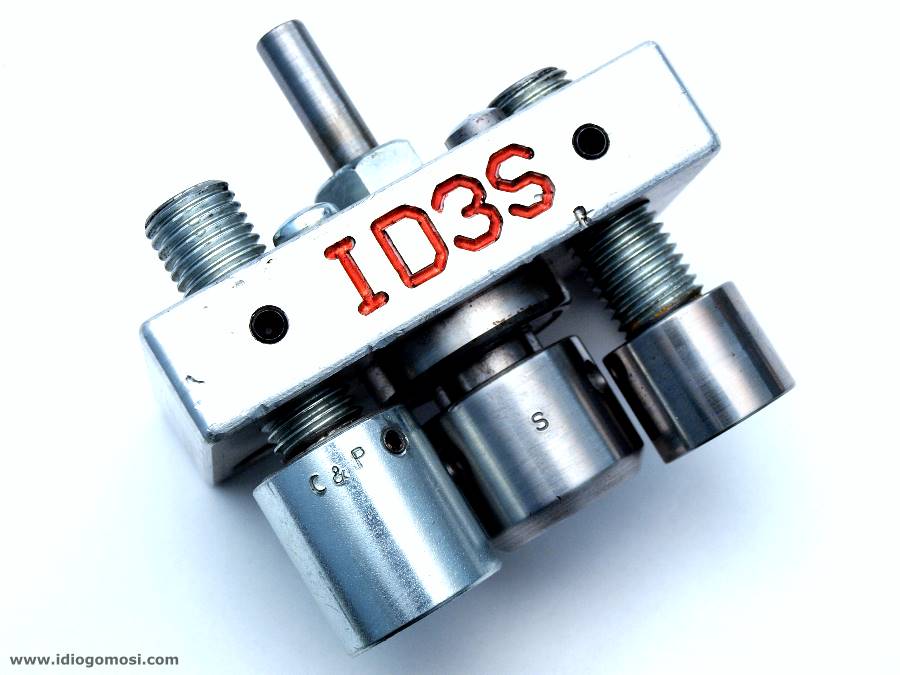

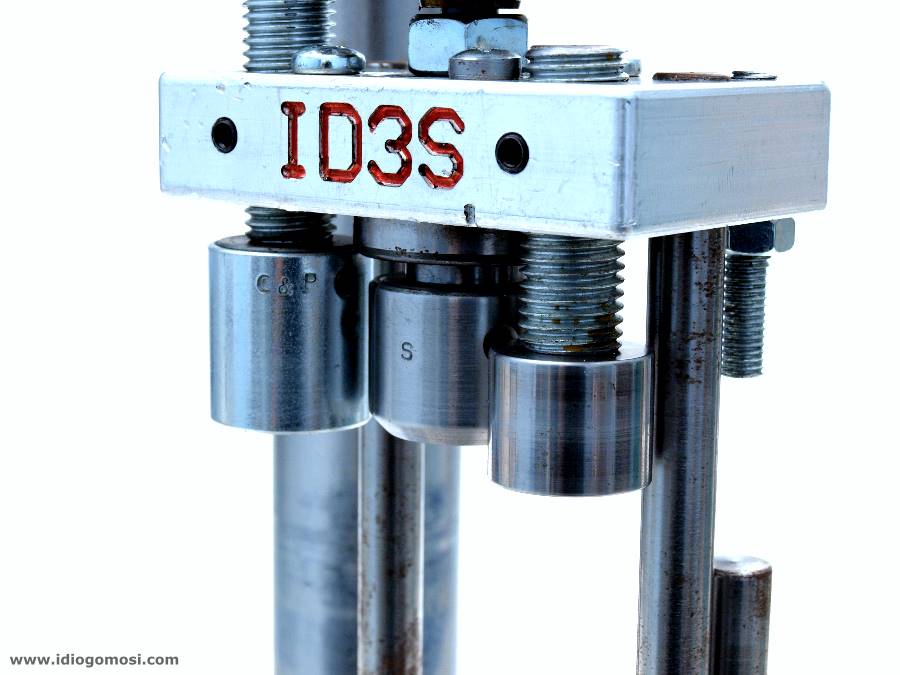

Διάφορες όψεις του επάνω μέρους [click για μεγέθυνση]

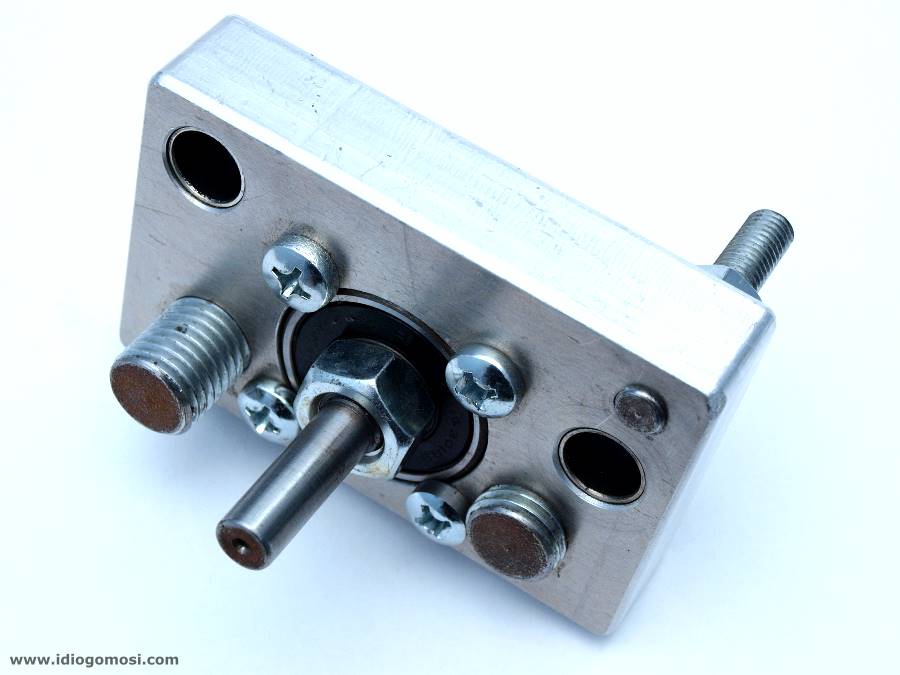

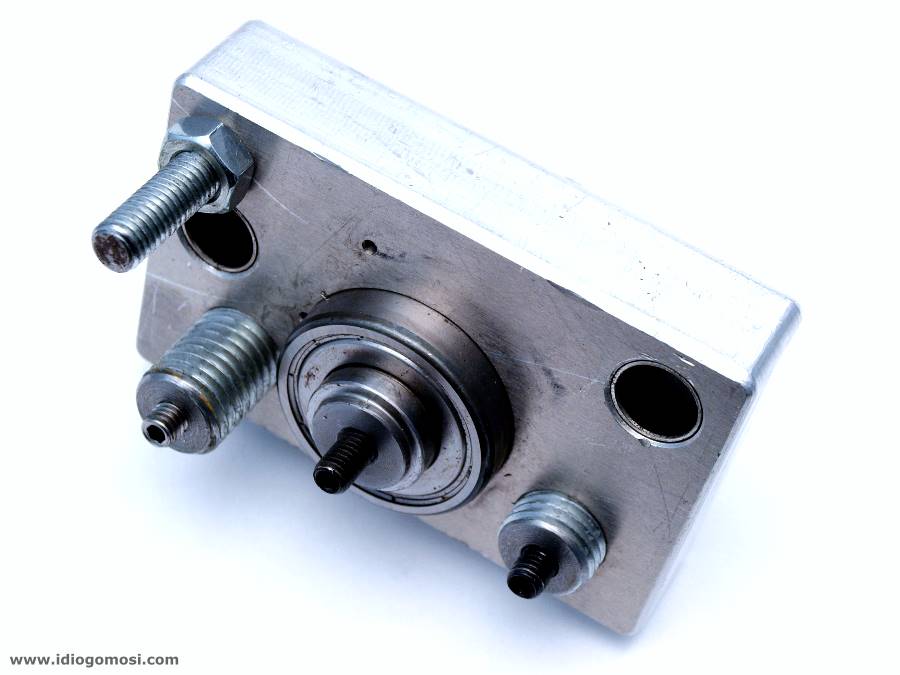

Όψεις του κάτω μέρους όπου διακρίνονται τα ρουλεμάν και οι βίδες στήριξης [click για μεγέθυνση]

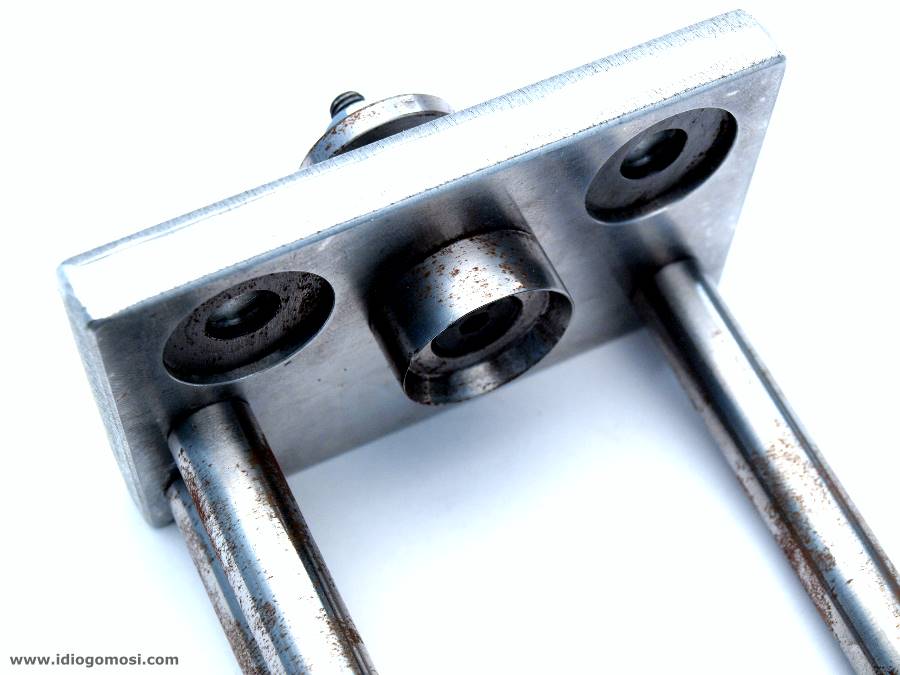

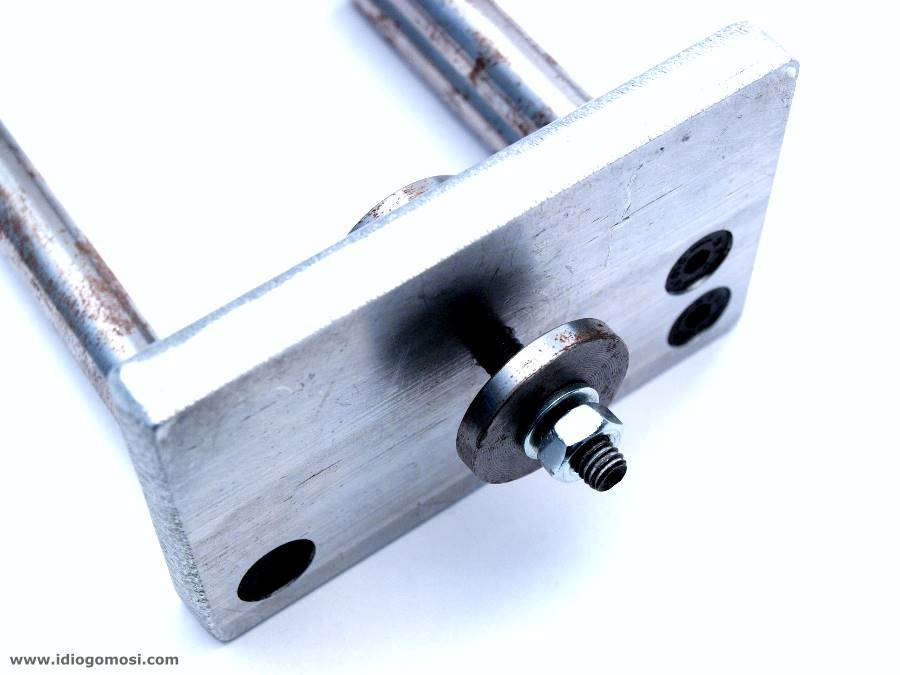

Όψη του κάτω τμήματος της βάσης όπου διακρίνεται καθαρά ο τρόπος στήριξης και οι διάφορες υποδοχές ανά στάδιο [click για μεγέθυνση]

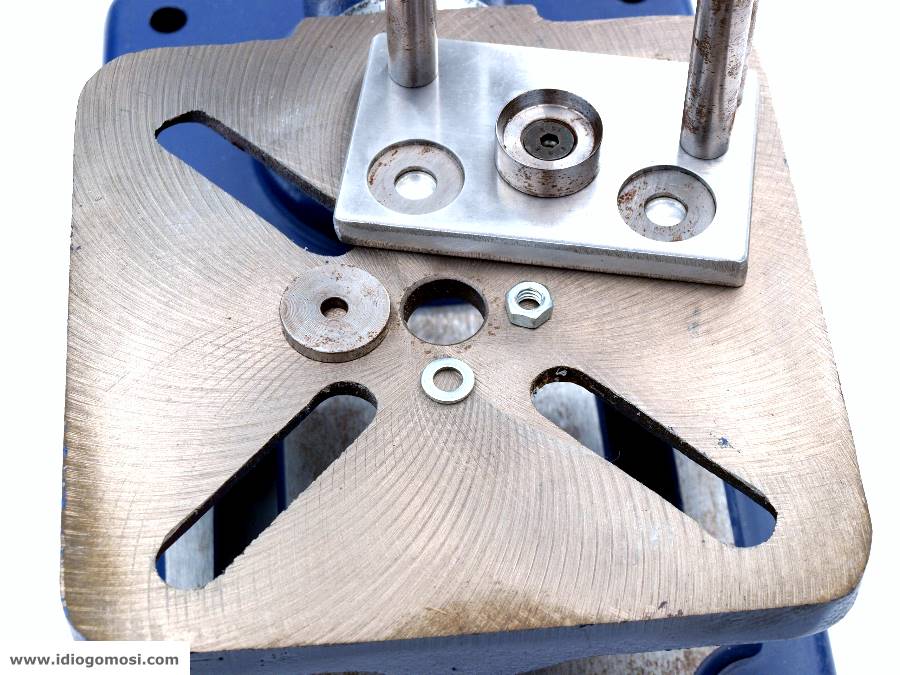

Η βάση ID3S επάνω στο δράπανο πάγκου πριν την σωστή της τοποθέτηση [click για μεγέθυνση]

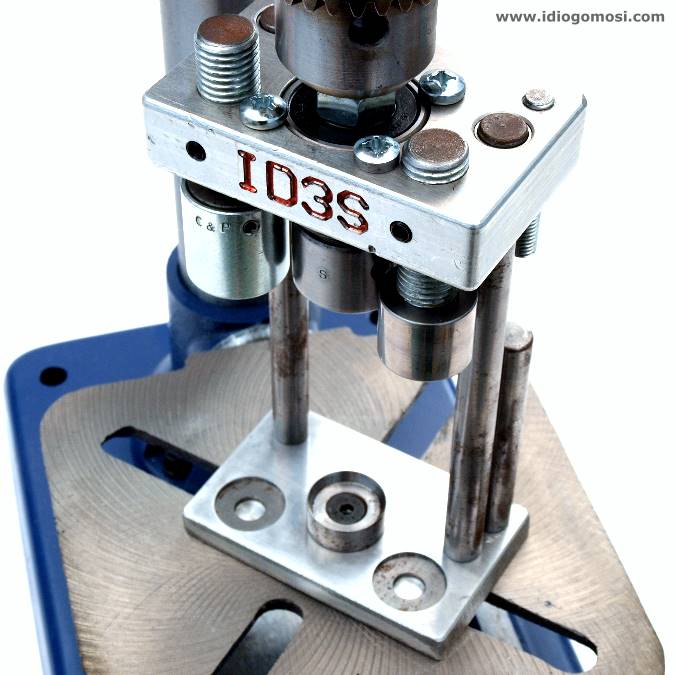

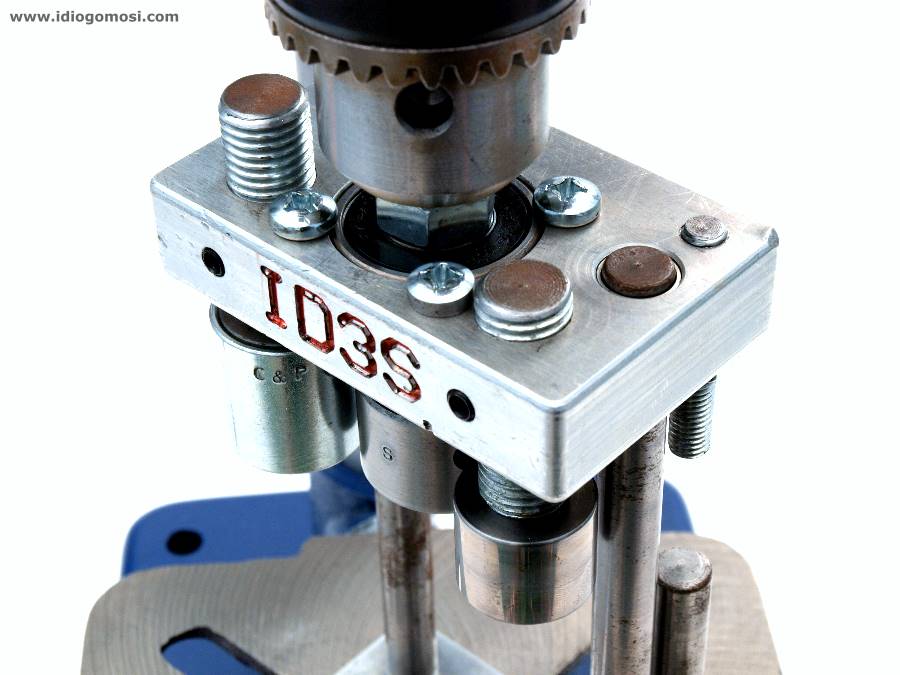

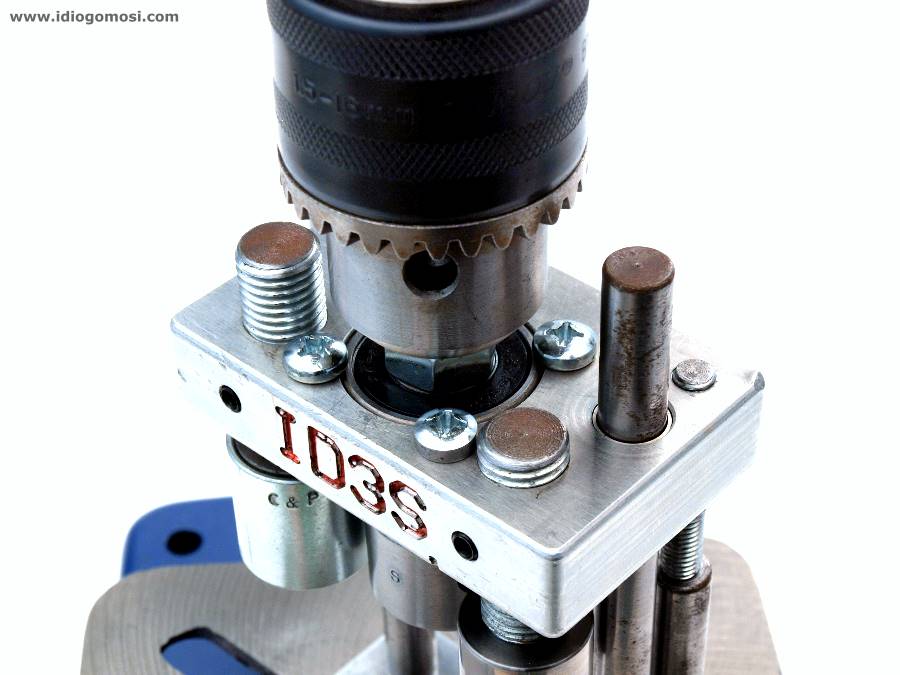

Η βάση ID3S σωστά κεντραρισμένη και ρυθμισμένη επάνω στο δράπανο πάγκου για κάλυκες 12/89 Super Magnum [click για μεγέθυνση]

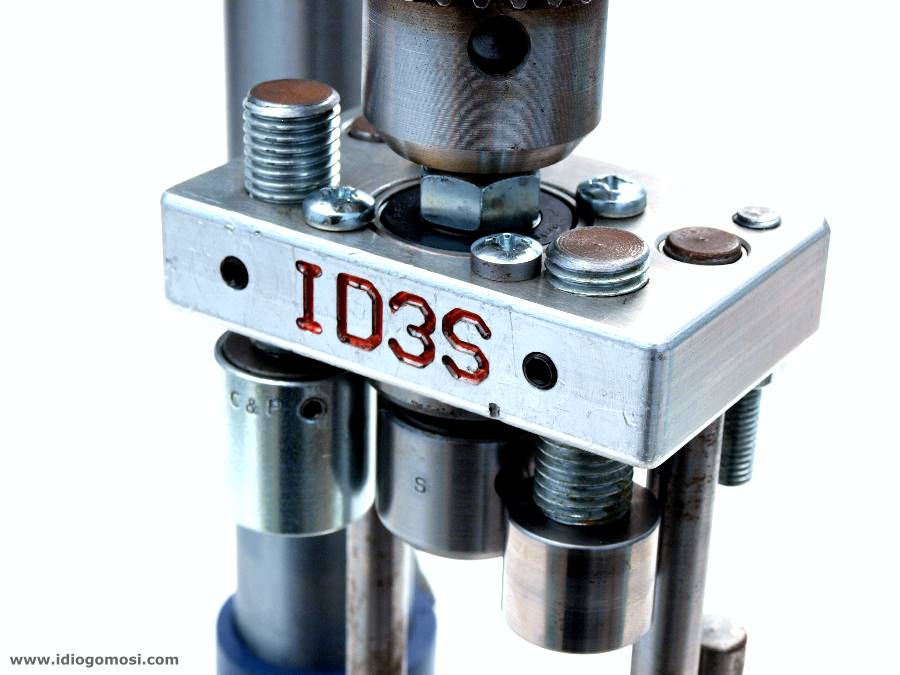

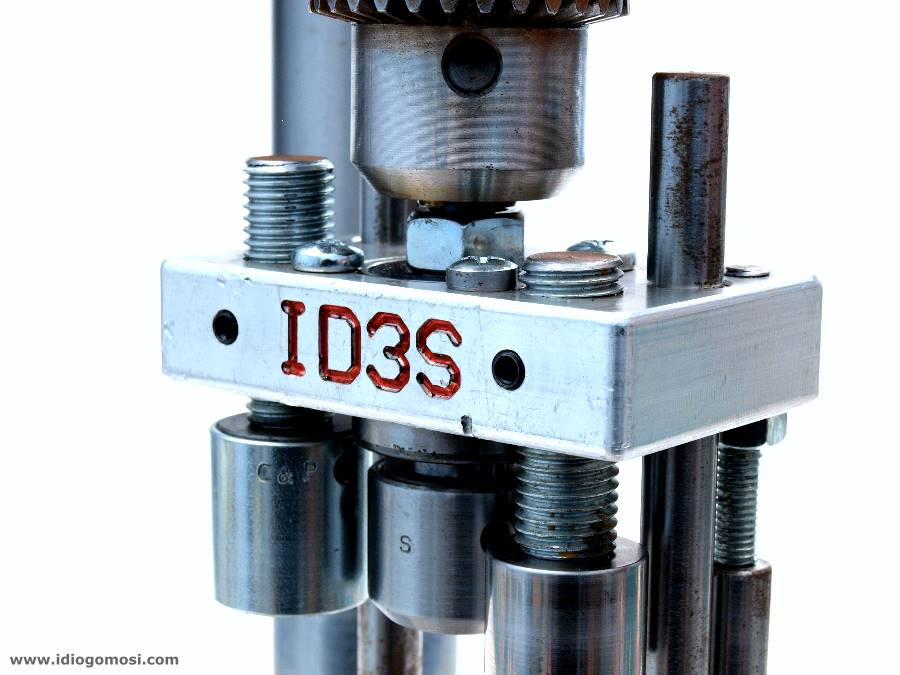

Φώτο macro του επάνω σημείου αναφοράς [click για μεγέθυνση]



Η κίνηση της βάσης ID3S με τα διάφορα στάδια ήδη σωστά ρυθμισμένα και οι όψεις κίνησής της από το επάνω μέγιστο σημείο έως και το κάτω μέγιστο σημείο του stop [click για μεγέθυνση]



Διαφορετικής όψεις κίνησης της βάσης ID3S [click για μεγέθυνση]

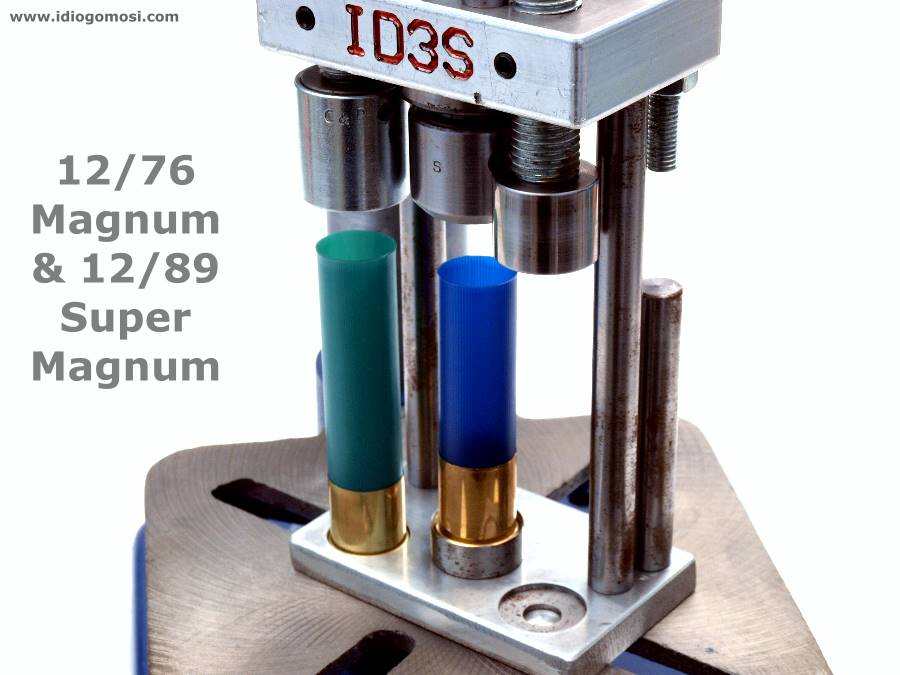

Και τέλος διακρίνουμε καθαρά ότι το δικό μας πρωτότυπο μπορεί να δεχθεί άνετα τους κάλυκες 12/76 Magnum και τους κάλυκες 12/89 Super Magnum χωρίς να χρειαστεί να βγει εκτός διαδρομής από τους αντίστοιχους οδηγούς [click για μεγέθυνση]







Ευχαριστούμε θερμά όλους τους αρμόδιους παράγοντες, όπου μας επέτρεψαν να αποκτήσουμε δωρεάν την πολυπόθητη παρούσα βάση και να μπορέσουμε να την χρησιμοποιήσουμε για την παρούσα παρουσίαση και επίσης για όποια ενδεχόμενη μελλοντική παρουσίαση χρειαστεί!
