ΑΝΑΛΥΤΙΚΕΣ ΠΑΡΟΥΣΙΑΣΕΙΣ
- ΑΣΤΕΡΟΕΙΔΕΣ ΚΛΕΙΣΙΜΟ 6 VS 8 ΠΤΥΧΩΝ |
Με την παρούσα παρουσίαση, σας παραθέτουμε μερικά ενδεικτικά παραδείγματα και τον ακριβή τρόπο, κατά τον οποίον μπορούν να χαραχτούν σωστά, τα setup αστεροειδούς κλεισίματος έξι και οκτώ πτυχών!
Δεδομένου ότι στο αστεροειδές κλείσιμο έξι πτυχών, χρειάζονται οπωσδήποτε κάλυκες με φρεζαρισμένο χείλος, ώστε να μπορέσουμε να τους κλείσουμε σωστά, εξυπακούεται ότι θα χρειαστούν επίσης φρεζαρισμένοι κάλυκες και για το αστεροειδές κλείσιμο των οκτώ πτυχών!
Το αστεροειδές κλείσιμο οκτώ πτυχών, έχει επικρατήσει περισσότερο στα αμερικάνικα πρότυπα, ενώ για τα δικά μας πρότυπα, χρησιμοποιείται περισσότερο το αστεροειδές κλείσιμο έξι πτυχών...λόγο της ιδιομορφίας των καλύκων που χρειάζεται, ώστε να μπορέσει να κλείσει σωστά!
Οι βασικές διαφορές των παραπάνω αστεροειδών κλεισιμάτων, είναι οι εξής:
- για τα αμερικάνικα πρότυπα, το κλείσιμο 8 πτυχών, ανεβάζει ελαφρά τις αναπτυσσόμενες πιέσεις
- για τα δικά μας πρότυπα, το κλείσιμο 8 πτυχών, μειώνει ελαφρά τις αναπτυσσόμενες πιέσεις
- οι αμερικάνικοι κάλυκες, έχουν διαφορετικές γεωμετρίες και ογκομετρίες, σε σχέση με τα δικά μας πρότυπα
- οι δικοί μας κάλυκες, ενδεχομένως να χρειαστούν ένα επιπλέον βαθμό φρεζαρίσματος, ώστε να μας επιτρέψουν ένα σωστό και τέλεια οπτικά κλείσιμο
- το αμερικάνικο κλείσιμο 8 πτυχών, επιτυγχάνεται χωρίς ρέλιασμα, ενώ το δικό μας με ρέλιασμα
- ενώ για το κλείσιμο των έξι πτυχών χρειάζονται νορμάλ φρεζαρισμένοι κάλυκες, για το κλείσιμο των οκτώ πτυχών, ενδέχεται να χρειαστούν κάλυκες με διαφορετική διαβάθμιση φρεζαρίσματος

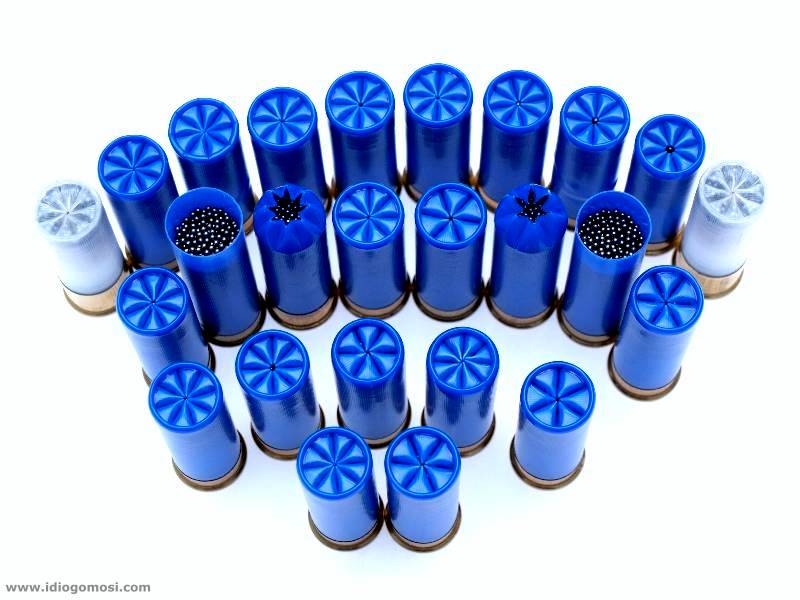

Πανοραμική φώτο από τις σχετικές δοκιμές, ώστε να ρυθμιστούν σωστά τα στάδια χαράγματος και ρελιάσματος [click για μεγέθυνση]

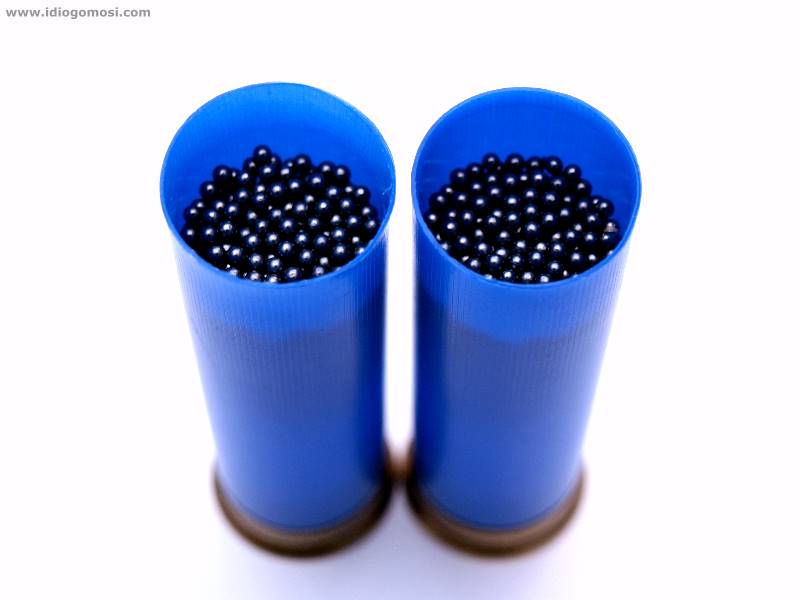

Εδώ διακρίνεται καθαρά ότι ο κάλυκας που προορίζεται για την χάραξη των 8 πτυχών, έχει διαφορετικό βαθμό φρεζαρίσματος επάνω στο χείλος του, σε σχέση με αυτό του κάλυκα για τις 6 πτυχές, όπου το φρεζάρισμα είναι κανονικό [click για μεγέθυνση]

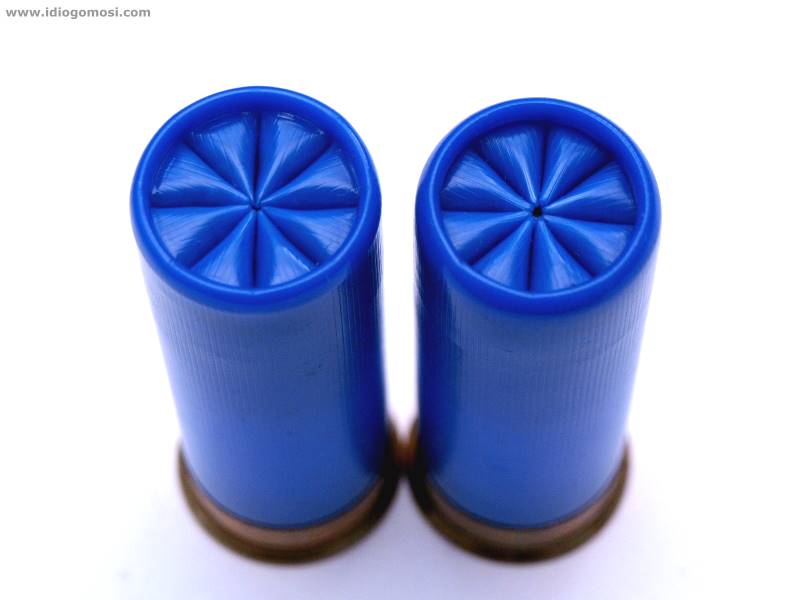

Ιδού ο σωστός βαθμός χάραξης και το ανάλογο αισθητικό, μηχανικό και λειτουργικό αποτέλεσμα [click για μεγέθυνση]

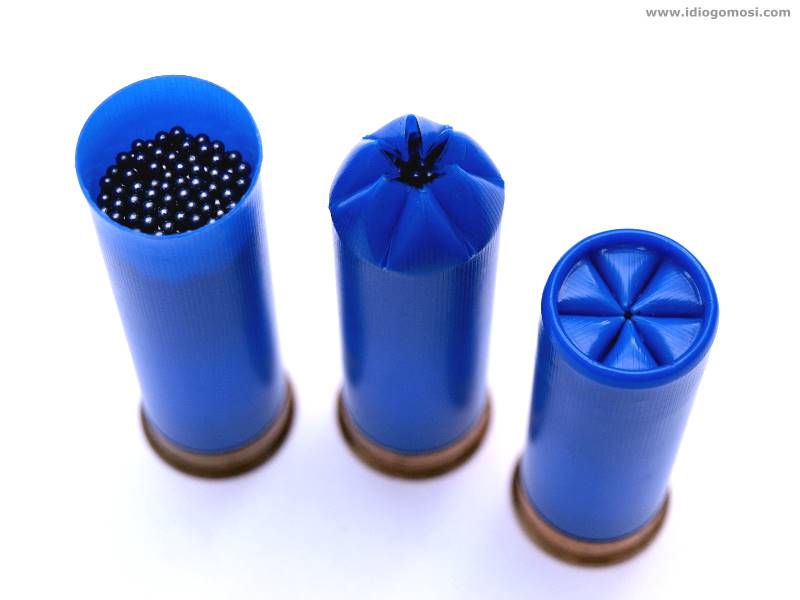

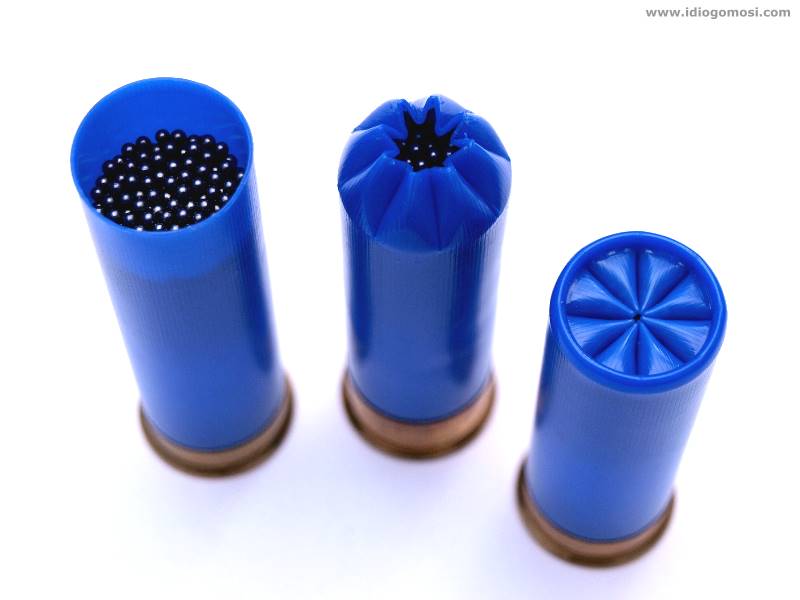

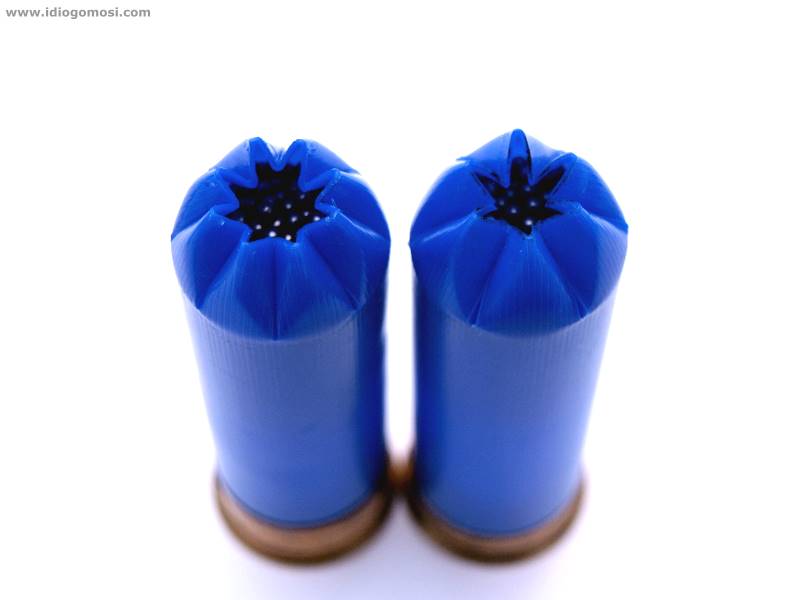

Τα διαφορετικά στάδια χαράγματος και ρελιάσματος, του αστεροειδούς κλεισίματος 6 και 8 πτυχών [click για μεγέθυνση]

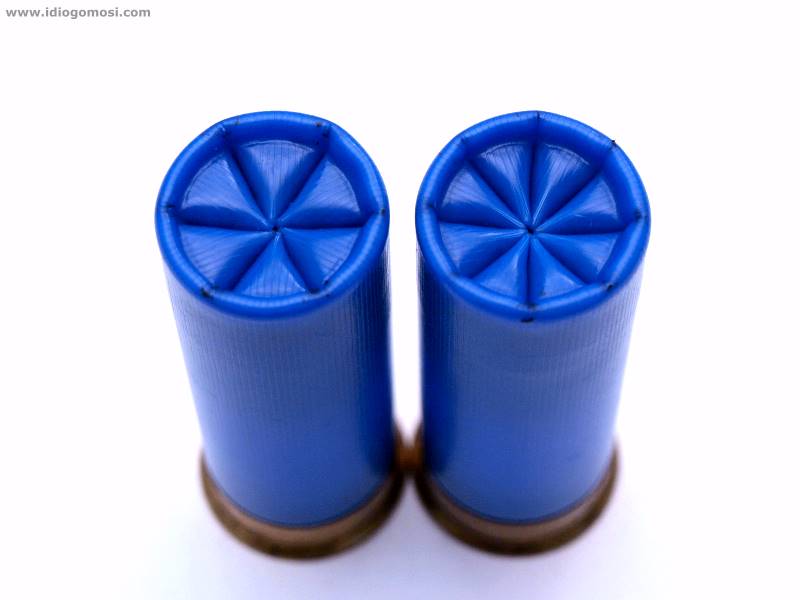

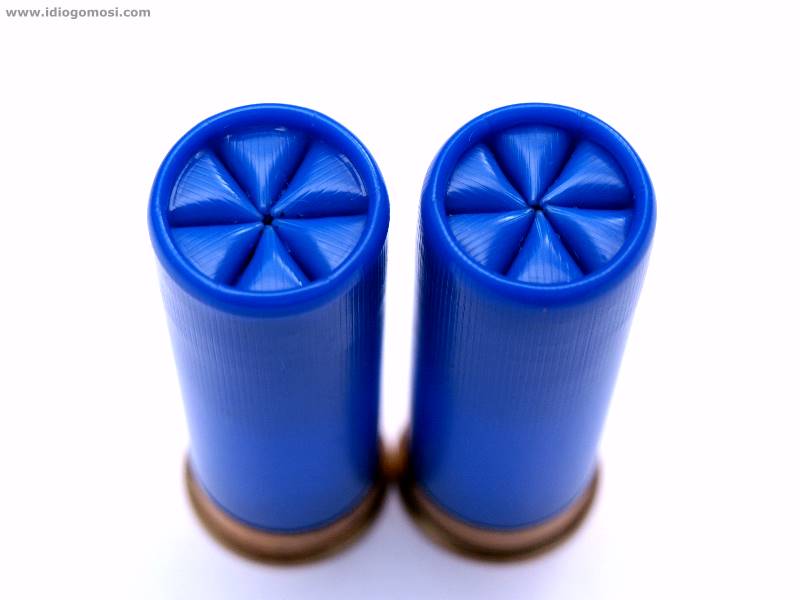

Και το τέλειο αισθητικό, μηχανικό και λειτουργικό αποτέλεσμα [click για μεγέθυνση]

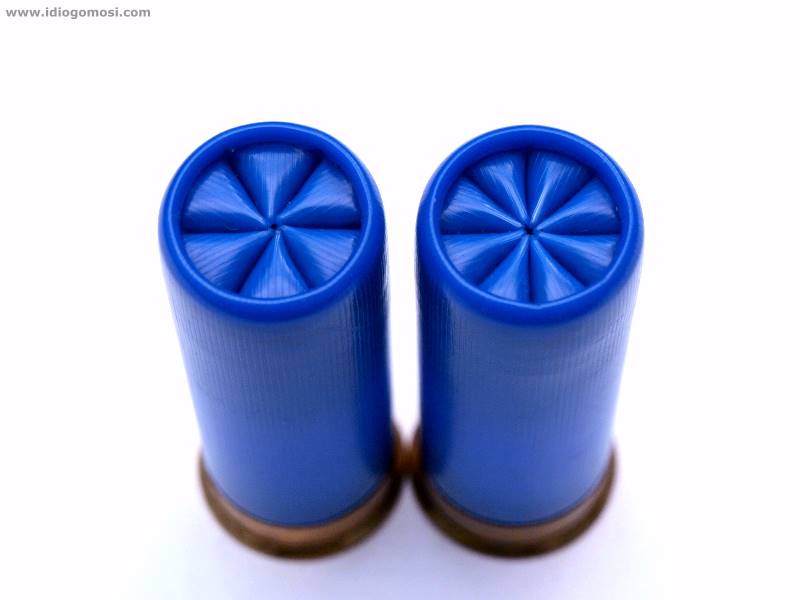

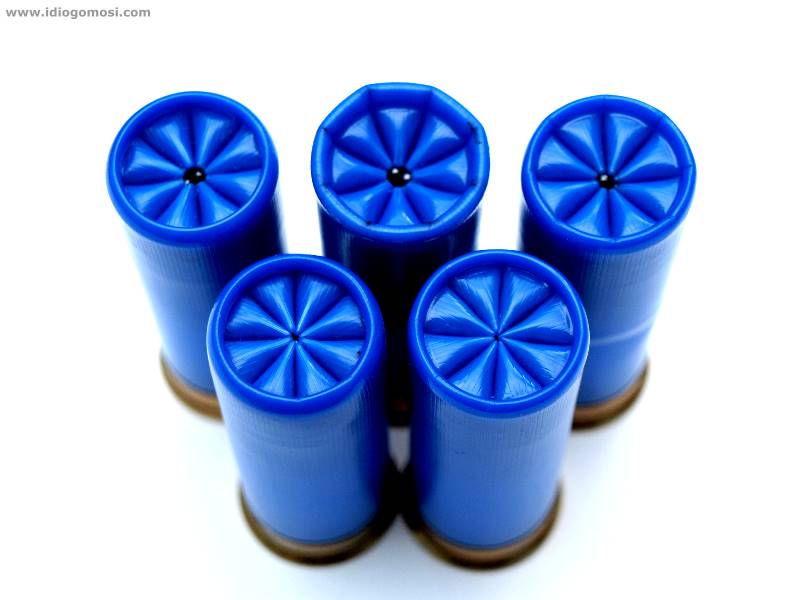

Εδώ βλέπουμε τα αποτελέσματα ρελιάσματος, με απλή αντικατάσταση του στροφείου BN1 Special από το στροφείο BN2 Special, όπου ενώ στο αστεροειδές κλείσιμο 6 πτυχών δεν παρουσιάζεται πρόβλημα, σε αυτό των 8 πτυχών παρουσιάζεται και για να επιλυθεί, χρειάζεται επαναρύθμιση ο βαθμός χάραξης [click για μεγέθυνση]

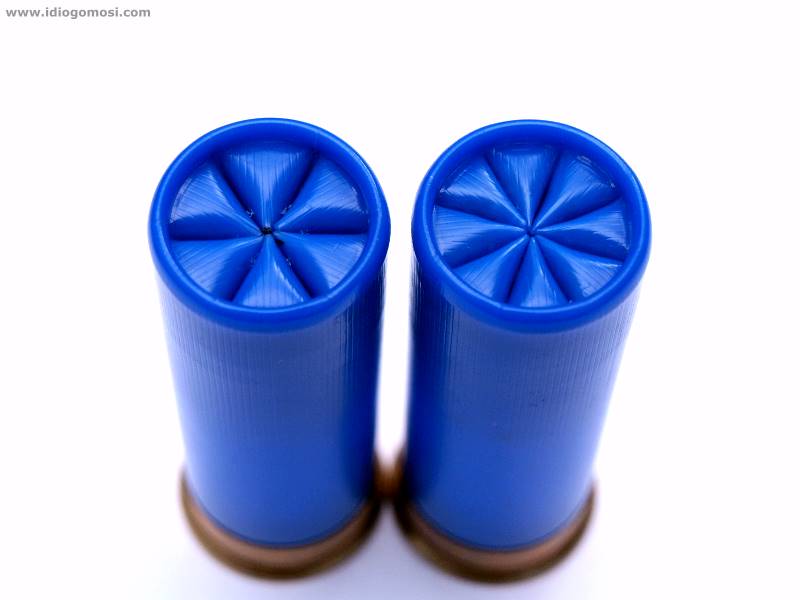

Συνεχίζουμε με την άμεση σύγκριση των ρελιασμένων καλύκων 6 και 8 πτυχών, με τα στροφεία BN1 & BN2 Special, όπου διακρίνεται καθαρά το προαναφερθέν πρόβλημα της διαβάθμισης χάραξης [click για μεγέθυνση]

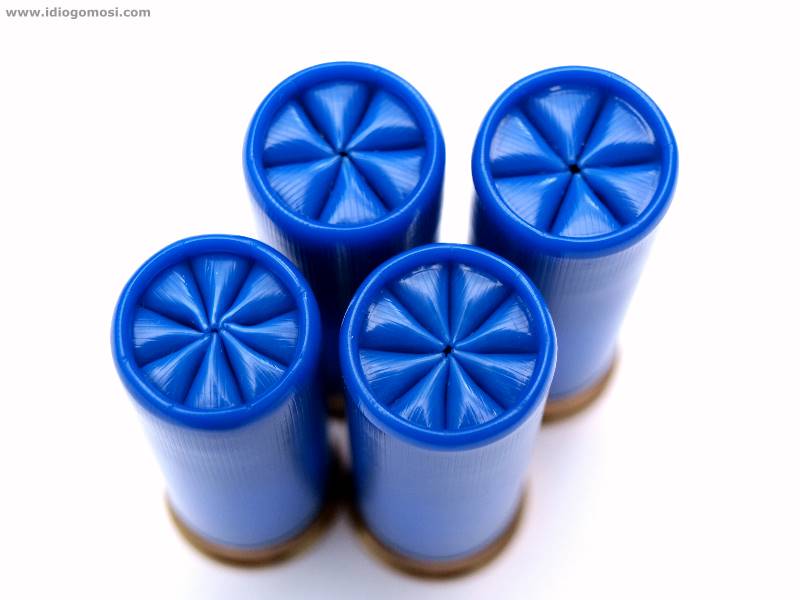

Για να φτάσουμε στο τελικό αποτέλεσμα, όπου η χάραξη και το ρέλιασμα ρυθμίστηκαν σωστά και μας επέτρεψαν να επιτύχουμε τον σκοπό μας [click για μεγέθυνση]
Ενδεικτικές δοκιμές πατήματος στην μηχανή MEC για το κλείσιμο 8 πτυχών, όπου επαληθεύεται ο κανόνας της αναγκαιότητας από την διαφορετική διαβάθμιση φρεζαρίσματος, ώστε να μην δημιουργείται η κεντρική ατέλεια σύμπτυξης [click για μεγέθυνση]
Χάραξη, πάτημα και φινίρισμα, στην μηχανή γόμωσης MEC, όπου χρησιμοποιήθηκαν τα ατσάλινα μαχαιράκια της Gaep [click για μεγέθυνση]

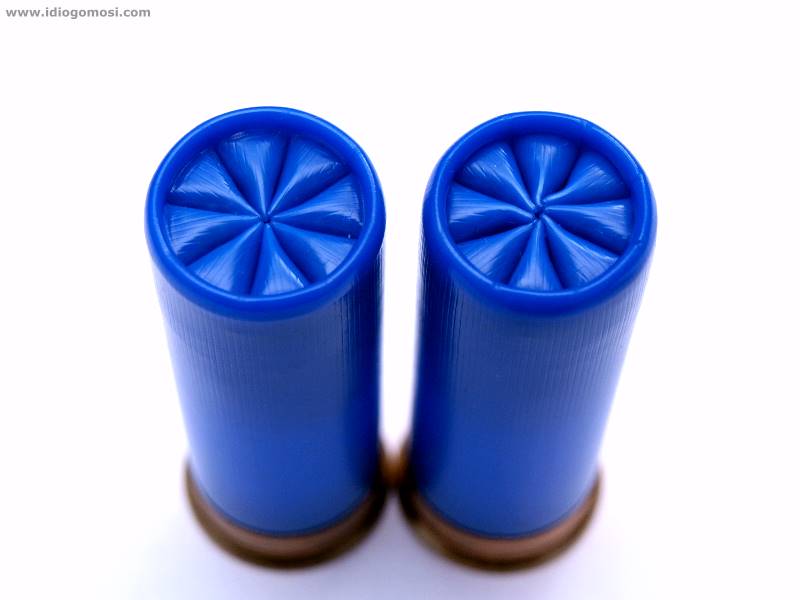

Και ιδού το τελικό αποτέλεσμα μετά το ρέλιασμα, από το στροφείο Gaep BN2 Special, επάνω στην μηχανή ρελιάσματος GAEP V-S 500 Modded [click για μεγέθυνση - εάν η φώτο καλύπτεται από το video, απλά μετακινήστε την σελίδα προς τα πάνω και δοκιμάστε εκ νέου]
