- ΑΠΟ ΤΟ ID3S ΣΤΟ ID4S PROTOTYPE

Αγαπητοί φίλοι και αναγνώστες, νοιώθουμε πραγματικά την ανάγκη να μοιραστούμε μαζί σας όλες τις σχετικές λεπτομέρειες, σχετικά με την πρωτότυπη βοηθητική βάση ID3S Prototype και παράλληλα να σας παρουσιάσουμε το νέο project όπου προσπαθούμε να δημιουργήσουμε για δική μας και μόνον χρήση επίσης σε μορφή πρωτοτύπου και όπου θα φέρει το κωδικό όνομα ID4S Prototype!




Όταν πριν από περίπου ένα εξάμηνο προσπαθήσαμε να δημιουργήσουμε ένα πρωτότυπο project, χωρίς φυσικά να διεκδικούμε τα πρωτεία και επιθυμώντας να επιτύχουμε κάτι καλύτερο και εργονομικότερο...σε σχέση με τα αντίστοιχα και ήδη υπάρχοντα εμπορικά projects ανά την Ευρώπη, αρχίσαμε να αντιμετωπίζουμε την μία δυσκολία μετά την άλλη...

Μέχρι λοιπόν να φτάσουμε στο τελικό αποτέλεσμα της παρούσας φάσης του πρωτοτύπου ID3S, όπως ακριβώς εμφανίζεται στην παραπάνω φώτο και φυσικά με τις όποιες σχετικά μηχανουργικές επιφανειακά ατέλειες του φινιρίσματός του...δεν σας κρύβουμε ότι στεναχωρηθήκαμε πραγματικά πάρα πολύ και παράλληλα σκεφτήκαμε αρκετές φορές να τα παρατήσουμε!

Δεδομένου όμως ότι οι σχετικές περιστάσεις και παράλληλα τα αλλεπάλληλα όχι όπου ακούγαμε ασταμάτητα, σε κάθε τυχόν προσπάθειά μας για το οτιδήποτε...κτλ...κτλ...μας έφεραν σε τέτοιο σχεδιαστικό αδιέξοδο, ώστε να πιεστούμε σε τέτοιο σημείο και παράλληλα να στενοχωρηθούμε σε τέτοιο βαθμό...ώστε να αποφασίσουμε να βελτιώσουμε την μηχανική λειτουργία του ID3S Prototype και να σας παρουσιάσουμε έτσι την νέα μας προσπάθεια με το κωδικό όνομα ID4S Prototype!

Πριν προχωρήσουμε όμως στις όποιες πιθανές σχεδιαστικές λύσεις ή βελτιώσεις, όπου έχει δεχθεί σε θεωρητικό επίπεδο το project ID4S Prototype, επιθυμούμε να αφιερώσουμε ένα μεγάλο μέρος του στον κύριο Περικλή μας από Κύπρο και να υπενθυμίσουμε στους αναγνώστες μας, ότι εάν μια ολόκληρη Ιταλική εταιρεία δεν είχε προβεί σε τέτοιου είδους ενέργειες και μάλιστα με ευθείες κατηγορίες ως προς το άτομό του...εμείς πιθανότατα να μην αποφασίζαμε ποτέ να δημοσιοποιήσουμε τα σχετικά σχέδια στο νετ και να φέρναμε ενδεχομένως αρκετά Ευρωπαϊκά μηχανουργεία στην ευχάριστή θέση του να μπορούν να τα αντιγράψουν ή να τα βελτιώσουν ακόμη περισσότερο και ενδεχομένως να μπορέσουν να ξεκινήσουν την εμπορική διάθεσή τους...χωρίς κανέναν απολύτως περιορισμό, είτε ως συνολικές παραγωγές...είτε ως αποσυναρμολογημένα κομμάτια!

Οι θεωρητικές λοιπόν και οι πρακτικά σχεδιαστικές και μηχανικές βελτιώσεις όπου ενδέχεται να φέρει το Project ID4S Prototype, σε σχέση με το υπάρχον πρωτότυπο project ID3S Prototype, είναι οι ακόλουθες:

• Μεγαλύτερη κεντρική βίδα βάσης
• Καλύτερη κατανομή δυνάμεων ανά τους άξονες
• Καλύτερο απόλυτο design
• Μεγαλύτερες μηχανικές αντοχές
• Καλύτερη θέση για το απαραίτητο stop με θεωρητικά καλύτερη λειτουργία
• Μικρότερες αναμενόμενες οριζόντιες μηχανικές στρεβλώσεις
• Σχετικά καλύτερη εργονομία χειρισμού
• Καλύτερη λειτουργία για τα 3 ήδη υπάρχοντα στάδια όπου παρέμειναν αυτούσια
• Ένα επιπλέον στάδιο που θα μπορεί να διαμορφώσει τους κάλυκες με τετρασταδιακή μορφή
• Μισή Χάραξη - Κωνική Χάραξη - Τρίτο Στάδιο - Ρέλιασμα



Έχοντας φτάσει λοιπόν σε αυτό ακριβώς το σημείο, νοιώθουμε πραγματικά την ανάγκη να μοιραστούμε μαζί σας όλες αυτές τις λεπτομέρειες και παράλληλα να σας χαρίσουμε τα σχέδια του Project ID3S Prototype και να επισυνάψουμε επίσης και την νέα σχεδιαστική ιδέα όπου προσπαθήσαμε να επεξεργαστούμε με το Project ID4S Prototype και όπου αποκαλύπτει τις απόλυτες αποστάσεις των διάφορων κέντρων, σε σχέση και σε απόλυτη συνάρτηση με το κεντρικό σημείο του συνολικού σχεδιασμού του!



ΤΑ ΣΧΕΤΙΚΑ ΣΧΕΔΙΑ

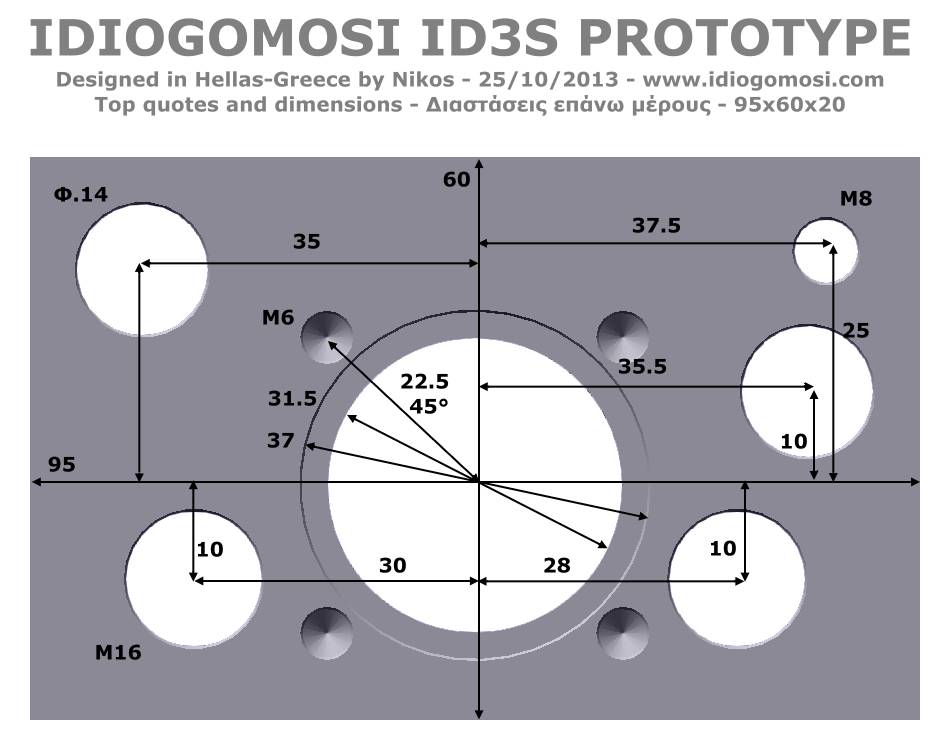

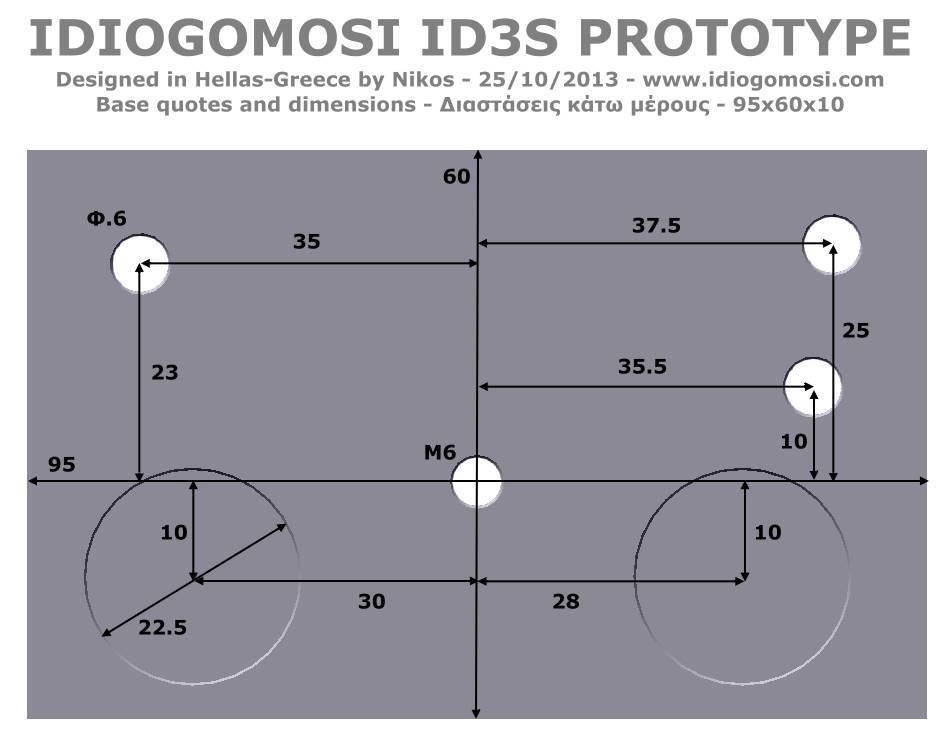

Η βάση IDIOGOMOSI - ID3S Prototype διαχωρισμένη σε επάνω και σε κάτω μέρος [click για μεγέθυνση]

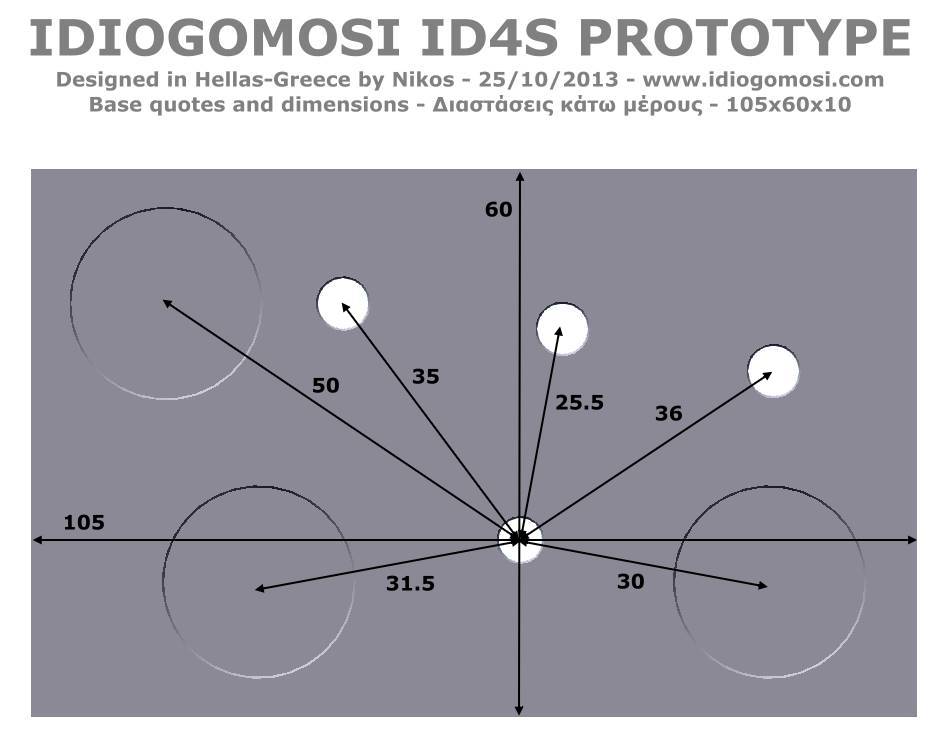

Η βάση IDIOGOMOSI - ID4S Prototype διαχωρισμένη σε επάνω και σε κάτω μέρος [click για μεγέθυνση]







Σημείωση: Κύριοι, εμείς σας δώσαμε δωρεάν τα σχέδιά μας και όλες τις σχετικές σχεδιαστικές λύσεις μας...εσείς τουλάχιστον θυμηθείτε να μας δώσετε δωρεάν ένα κομμάτι για παρουσίαση, όταν με το καλό αποφασίσετε να θέσετε το παρόν υλικό αυτούσιο ή έστω και με κάποιες σχετικές μετατροπές σε εργοστασιακή παραγωγή...προς εμπρορικό σας όφελος... Σας ευχαριστούμε εκ των προταίρων!
